ISOMETER® isoHR1685DW-925
Anschluss
I2+ I2- I1+ I1-
I2+ I2- I1+ I1-
1 A4
2 A3
3 A2
A1
4
SS8103
A0
5
6
7
8
ST6101
µSDCard
Anschlüsse
Konfigurierbare digitale Eingänge
(z. B. Test, Reset)
Ohne Funktion
DIP-Schalter zur Terminierung der RS-485-Schnittstelle
Serielle Schnittstelle RS-485
Ohne Funktion
Relaisausgang für interne Gerätefehler und Anschlussfehler
Relaisausgang für Alarm Isolationsfehler
Relaisausgang für Alarm Isolationsfehler
Separate Anschlüsse von E (Erde)
und KE (Kontrollerde) an PE
Versorgungsspannung U s DC 24 V
Ankopplung Klemme L1/+
Ankopplung Klemme L2/–
Ohne Funktion
Rücksetzen von Alarmen
Ohne Funktion
4 isoHR1685DW-925_D00369_01_Q_DEEN / 02.2024
CAN 1 RS-485
CAN 2
Term.
off on A B S
A B S
L1/L+
L1/+

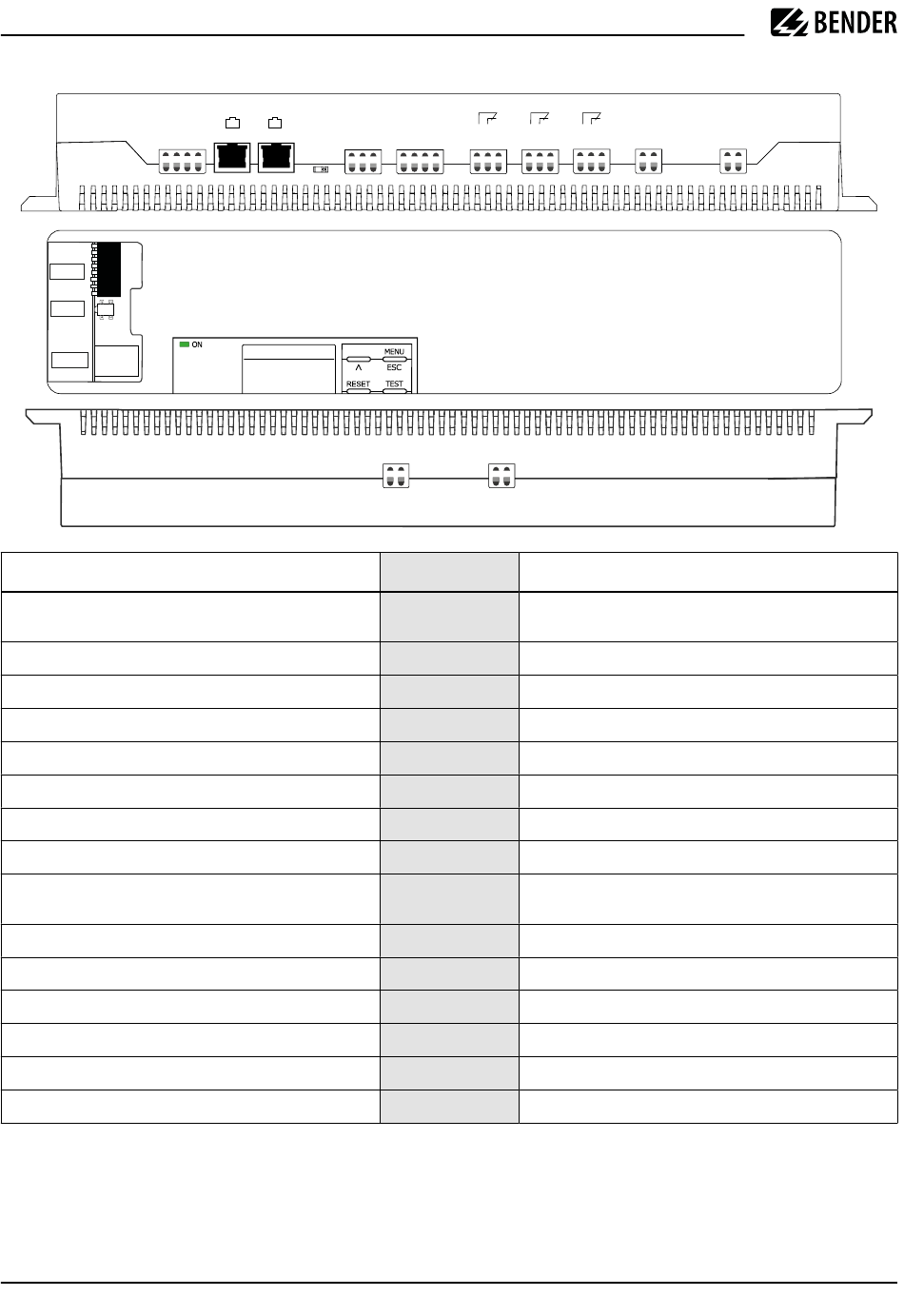

Connection
K3 K2
k l kT IT 31 32 34 21 22 24
k I kT IT 31 32 34 21 22 24
L2/L-
L2/-
Klemme/Terminal
Configurable digital inputs
I1–, I1+
(e.g. Test, Reset)
I2–, I2+
No function
CAN1, CAN2
DIP switch for the termination of the RS-485 interface
RS-485 Term.
Serial RS-485 interface
A, B, S
No function
k, l, kT, lT
Relay output for internal device errors and connection faults
31, 32, 34
Relay output for alarm insulation fault
21, 22, 24
Relay output for alarm insulation fault
11, 12, 14
Separate connections of E (earth)
E, KE
and KE (control earth) to PE
Connection to U s = DC 24 V
A1, A2
Coupling terminal L1/+
L1/+
Coupling terminal L2/–
L2/–
No function
SS8103
Alarm resetting
ST6101
No function
µSDCard
K1
11 12 14 E KE A1 A2
E KE
11 12 14 A1 A2
Connections
