ISOMETER® isoHR1685DW-925
Inbetriebnahme
1. Prüfen auf korrekten Anschluss des ISOMETER®s an
das zu überwachende Netz.
2. Versorgungsspannung für ISOMETER® zuschalten.
3. Einstellungen vornehmen
Inbetriebnahme-Assistent durchlaufen. Dieser wird
bei Erstinbetriebnahme automatisch gestartet oder
kann über das Gerätemenü aufgerufen werden.
4. Das Gerät führt einen Selbsttest durch.
Nach Ende des Tests erscheint im Display der ermittelte
Isolationswiderstand. Liegt er über den in der untersten
Zeile eingeblendeten Ansprechwerten, wird zusätzlich
die Meldung „OK" angezeigt. Wird während des
Selbsttests ein Fehler erkannt, erscheint im Display
eine Fehlermeldung.
5. Funktion mit einem echten Isolationsfehler prüfen.
Das ISOMETER® ist am überwachten Netz z. B. mit ei-
nem für die Netzspannung geeigneten Widerstand
gegen Erde zu prüfen.
i
Für den Einsatz in Hubarbeitsbühnen ist das Profil
„Umrichter < 10 Hz" voreingestellt. Eine Beschrei-
bung finden Sie im Handbuch.

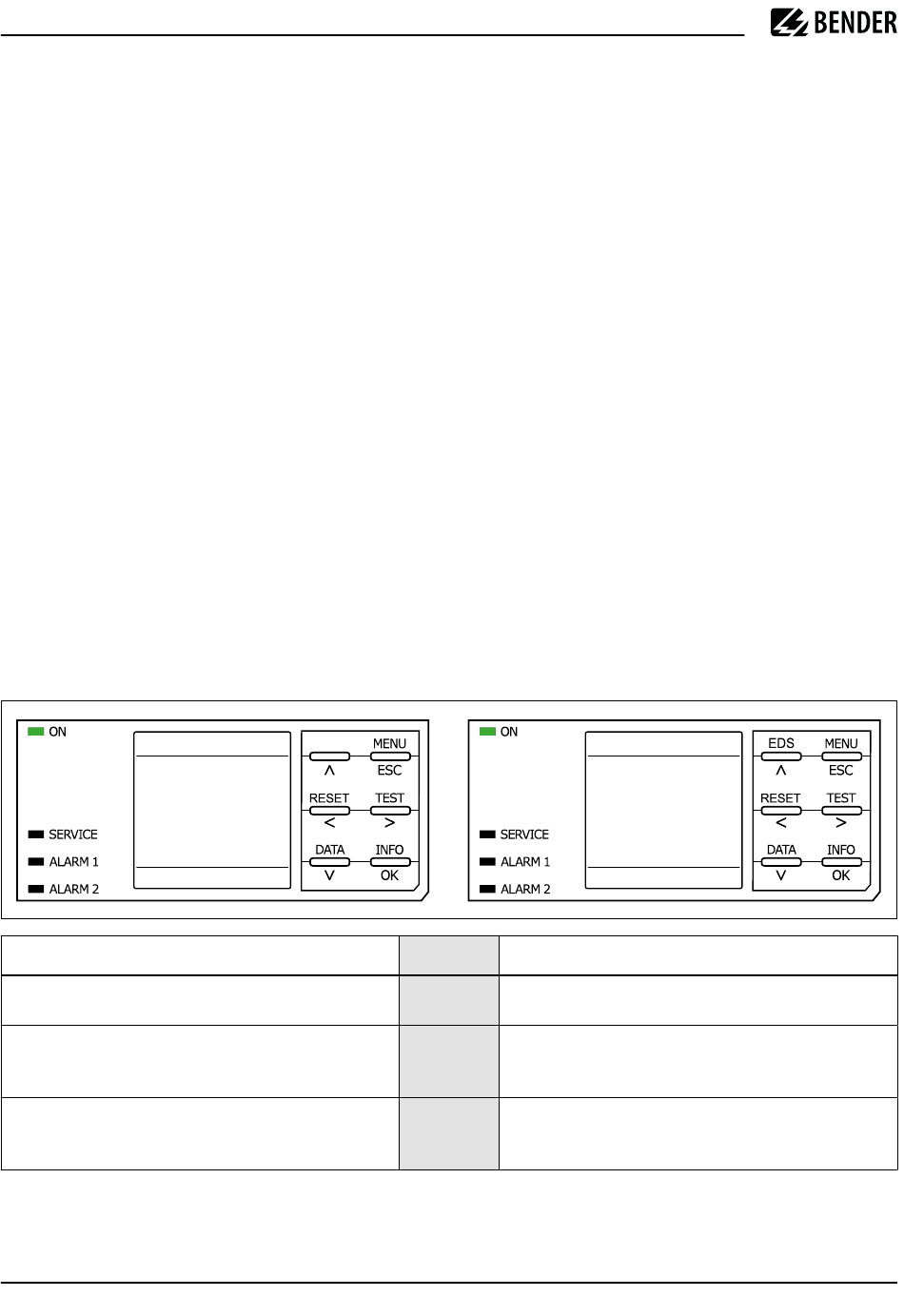

Bedienung

Funktionen
Öffnet das EDS-Menü.
Navigiert in einer Liste nach oben oder erhöht einen Wert.
Öffnet das Gerätemenü.
Bricht den aktuellen Vorgang ab oder navigiert im Gerätemenü
einen Schritt zurück.
Setzt Meldungen zurück.
Navigiert zurück (zum vorherigen Einstellungsschritt) oder wählt
Parameter aus.
6 isoHR1685DW-925_D00369_01_Q_DEEN / 02.2024

Commissioning of the device

1. Check that the ISOMETER® is properly connected to
the system to be monitored.
2. Connect the supply voltage to the ISOMETER®.
3. Set parameters
Execute the commissioning wizard. For initial com-
missioning, the commissioning wizard will be started
automatically, but can also be started via the device
menu.
4. The device carries out a self test.
After the completion of the test, the measured insu-
lation resistance is shown on the display. If the value
exceeds the response values indicated at the bottom
of the display, the message "OK" will additionally be
displayed. If a fault is detected during the self test, a
fault message will appear on the display.
5. Check the function using a genuine insulation fault.
Check the ISOMETER® in the system being monitored,
e.g. using a suitable resistance against earth.
i
The profile "Inverter < 10 Hz" is presetted for use in
lifting platforms. For a description of the profiles
refer to the manual.

Operation

Taste/Button
Opens the EDS menu.
EDS

Moves up in a list or increases a value.
Opens the device menu.
MENU
Aborts the current process or moves one step back in the device
ESC
menu.
Resets messages.
RESET
Navigates back (e.g. to the previous setting) or selects a parameter.

Functions
