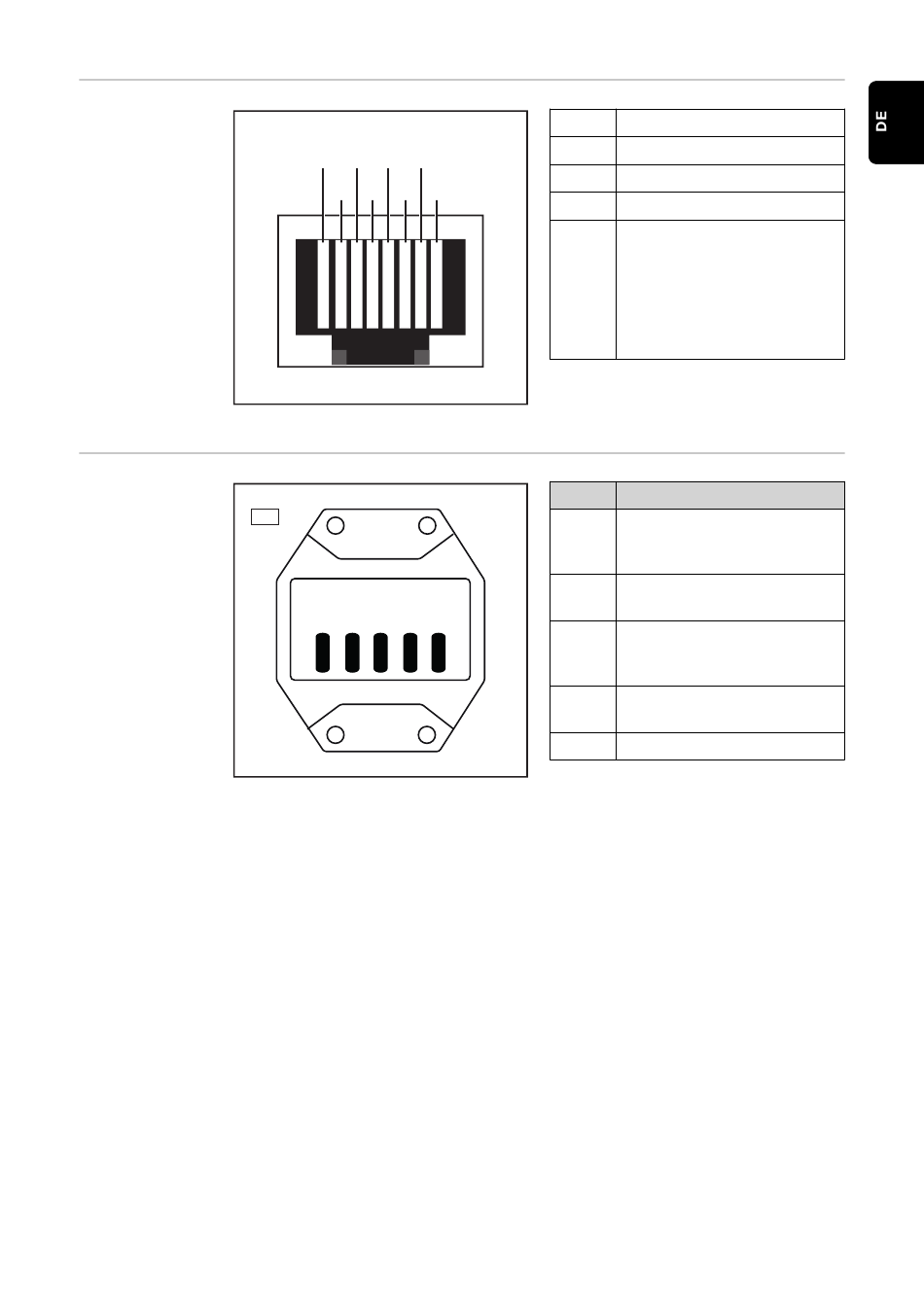

Steckerbelegung
für Anschluss
Profinet RJ 45
AIDA
Pin-Belegung RJ 45 ProfiNet Anschluss
Steckerbelegung
für Anschluss
-X4
Versorgung +24
V AIDA
1 3 5 7
2 4 6 8
1 2 3 4 5
1 TX+
2 TX-
3 RX+
6 RX-
4,5,7, Normalerweise nicht ver-
8 wendet; um die Signal-
vollständigkeit sicherzustel-
len, sind diese Pins mitein-
ander verbunden und enden
über einen Filterkreis am
Schutzleiter (PE).
Pin Belegung
+24 V Spannungsversor-
1
gung
für den Feldbus-Koppler
0 V Spannungsversorgung
2
für den Feldbus-Koppler
3 +24 V Spannungsversor-
gung
für die I/O-Klemmen
4 0 V Spannungsversorgung
für die I/O-Klemmen
5 -
