GF Piping Systems
CONTAIN-IT Plus

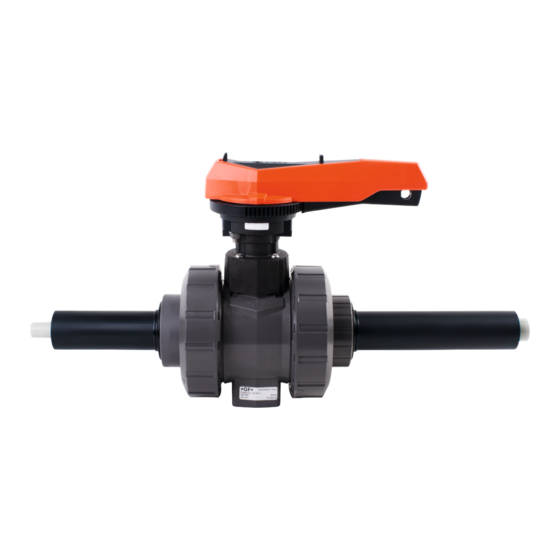

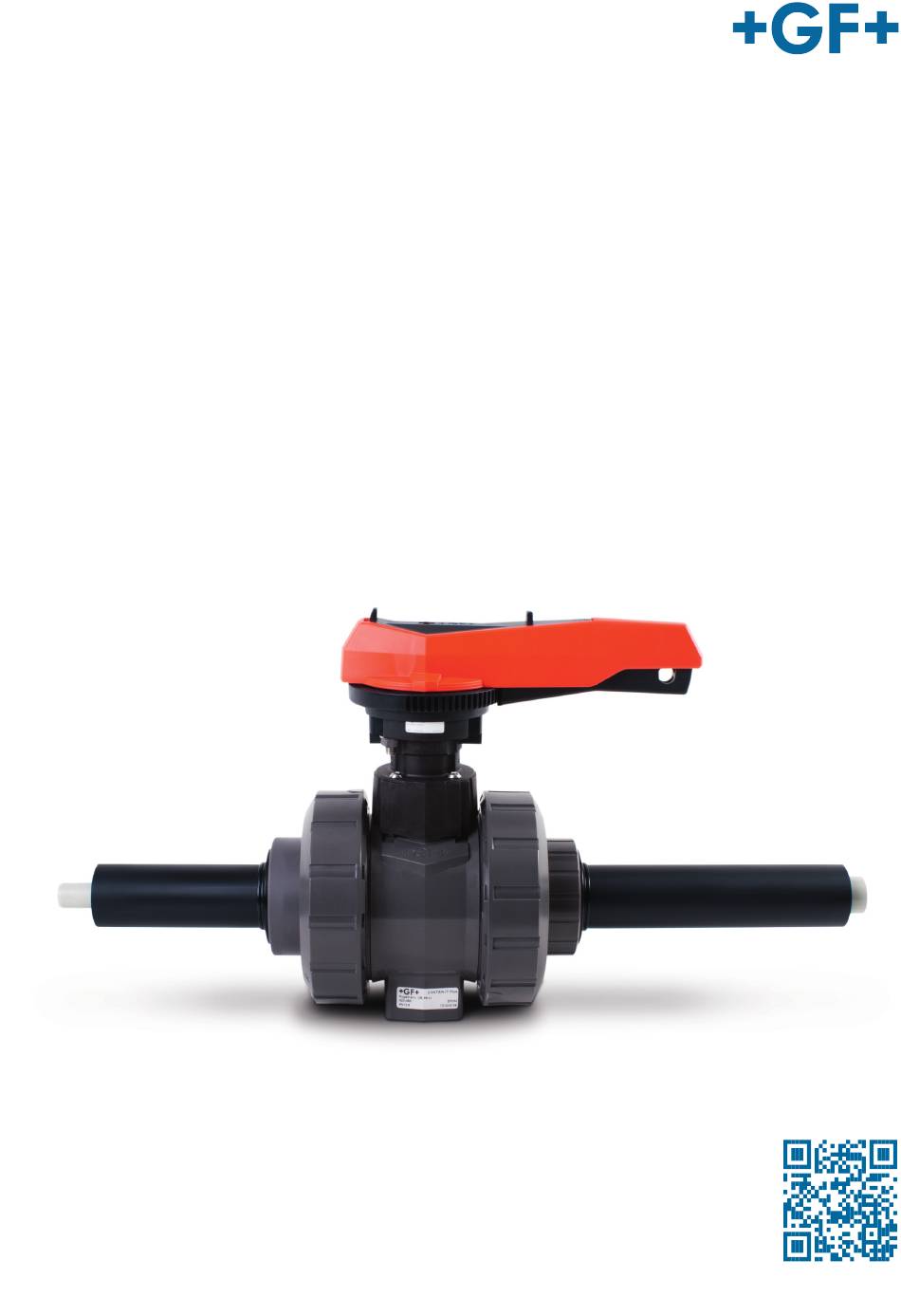

Ball Valve Type 546 Pro
Operating Instructions
CONTAIN-IT Plus
Kugelhahn Typ 546 Pro
Betriebsanleitung
700278082 CONTAIN-IT Plus Ball Valve Type 546 Pro
6349 / DE EN / 01 (05.2023)
© Georg Fischer Piping Systems Ltd
CH-8201 Schaffhausen/Switzerland
+41 52 631 30 26/info.ps@georgfischer.com
www.gfps.com

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CONTAIN-IT Plus 546 Pro and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for GF CONTAIN-IT Plus 546 Pro

Summary of Contents for GF CONTAIN-IT Plus 546 Pro

  • Page 1 GF Piping Systems CONTAIN-IT Plus Ball Valve Type 546 Pro Operating Instructions CONTAIN-IT Plus Kugelhahn Typ 546 Pro Betriebsanleitung 700278082 CONTAIN-IT Plus Ball Valve Type 546 Pro 6349 / DE EN / 01 (05.2023) © Georg Fischer Piping Systems Ltd CH-8201 Schaffhausen/Switzerland +41 52 631 30 26/info.ps@georgfischer.com...
  • Page 2 Content CONTAIN-IT Plus Ball Valve Type 546 Pro CONTAIN-IT Plus Kugelhahn Typ 546 Pro...
  • Page 3 GF Piping Systems CONTAIN-IT Plus Ball Valve Type 546 Pro Operating Instructions...
  • Page 4 GF Piping Systems Translation of the original instruction manual Disclaimer The technical data are not binding. They neither constitute expressly warranted characteristics nor guaranteed properties nor a guaran- teed durability. It is subject to modification. Our General Terms of Sale apply.

  • Page 5: Table Of Contents

    Operating Instructions CONTAIN-IT Plus Ball Valve Type 546 Pro Table of contents About this document Other applicable documents Symbols Abbreviations Terms used Safety Information Meaning of the signal words Observe instruction manual Safety and responsibility Notes for service and operating personnel Transport and Storage Product description Intended use...
  • Page 6 CONTAIN-IT Plus Ball Valve Type 546 Pro Operating Instructions Upgrade with an actuator Troubleshooting list Spare parts list Stem PE-connecting adaptor Union end/union bush Ball Valve Type 546 Pro, central part Disposal...

  • Page 7: About This Document

    700278101 GF Planning Fundamentals Industry 700671687 Data sheet www.gfps.com/is-manuals-valves Chemical resistance www.gfps.com These documents are available from the GF Piping Systems Sales Company or at www.gfps.com. Symbols Symbol Indication Listed in no particular order. • ► Call for action: Here, something has to be done.

  • Page 8: Safety Information

    CONTAIN-IT Plus Ball Valve Type 546 Pro Operating Instructions Safety Information The safety instructions apply to use as described under "Intended use". The safety instructions do not cover the following cases: Incidental events occurring during installation, operation and service. • The operator is responsible for the local and site-related safety regulations.

  • Page 9: Notes For Service And Operating Personnel

    ► Wear appropriate protective equipment. ► For hot medium: Work only on cooled down system. ► In case of uncertainty regarding approved medium, contact the GF Piping Systems Sales Company. Transport and Storage ► Transport and/or store product in unopened original packaging.

  • Page 10: Product Description Intended Use

    Only use the product in safety-relevant applications if this use is expressly specified and permitted in the product documentation. GF Piping Systems Ltd. accepts no liability for damage resulting from improper use. The risks associated with improper use lie solely with the user.

  • Page 11: Design

    O-rings for union bush/union end Function Double containment valves from GF Piping Systems are supplied as a ready-to-install system unit and the jointing technology used is similar to that for a double containment fitting. The concept is that the inner pipe is first joined according to the jointing technology which you have selected. The following jointing...

  • Page 12: Installation

    CONTAIN-IT Plus Ball Valve Type 546 Pro Operating Instructions Installation Preparation WARNING! Risk of injury due to uncontrolled evasion of the medium! If the pressure was not relieved completely, the medium can evade uncontrolled. Depending on the type of medium, risk of injury may exist.
  • Page 13 Abide by the waiting times after fusion or cementing as indicated in the chapter on “Jointing Technology” in the Planning Funda- mentals Industry. 10. The tightening torque of the flange screws and other useful information, see GF Planning Fundamentals. WARNING! Material damage due to excessive tightening! Material damage of the union nuts or the thread due to tools, such as pliers or if they are tightened too strong.

  • Page 14: Prepare Pressure Test

    CONTAIN-IT Plus Ball Valve Type 546 Pro Operating Instructions Prepare pressure test Procedure Make sure that the red hand lever is in parallel position to the pipe system (OPEN position). Loosen the nuts. Remove the hand lever. Loosen the union nuts of the protective housing. Move them aside.

  • Page 15: Perform Pressure Test

    For the pressure test of valves in the open position, the same instructions apply as for the pipes (max. 1.5 x PN, and max. PN + 5 bar), but the test pressure in the closed position must not exceed max. 1.1 x PN. ► For detailed information, please see the GF Planning Fundamentals. ► After the leak test: remove the test medium.

  • Page 16: Assembling The Contain-It Plus Ball Valve Type 546 Pro

    CONTAIN-IT Plus Ball Valve Type 546 Pro Operating Instructions Assembling the CONTAIN-IT Plus Ball Valve Type 546 Pro Procedure Move the protective housing over the ball valve. Plug the stem through the hole in the protective housing onto the ball valve. Please make sure that the stem is in the right position.
  • Page 17 Operating Instructions CONTAIN-IT Plus Ball Valve Type 546 Pro Screw the union bush (left-hand thread!) into the protective housing and tighten it. The use of a pin wrench (00 23 90) is recommended. Reposition the union end and tighten the union nuts on both sides with an adequate wrench .

  • Page 18: Disassembly

    For this purpose, the valve must be removed from the piping system. The sealing elements, as well as the ball, stem and union bush can be replaced, see spare parts list of GF Piping Systems.

  • Page 19: Remove

    Operating Instructions CONTAIN-IT Plus Ball Valve Type 546 Pro Remove Open the protective housing, see chapter Prepare pressure testing Loosen the union nuts of the ball valve. Take the ball valve out of the inner pipe. Perform revision work according to the instruction manual of the ball valve type 546 Pro. Re-install Check o-rings on ball valve and grease with a tenside-free, silicone or polyglycol-based lubricant ►...

  • Page 20: Upgrade With An Actuator

    CONTAIN-IT Plus Ball Valve Type 546 Pro Operating Instructions Upgrade with an actuator The CONTAIN-IT Plus Ball Valve can be upgraded with the EA11, EA21 and PA21 actuators according to the following description. Please also follow the respective instructions. To upgrade the CONTAIN-IT Plus Ball Valve you will need the Adaptor Set 700 238 796. This Adaptor Set includes the following items: Contents 1 x Adaptor Code 198 204 007 1 x Interface adaptor Code 198 803 156...
  • Page 21 Operating Instructions CONTAIN-IT Plus Ball Valve Type 546 Pro Mount the adaptor interface with four screws onto the actua- tor. Put the reducing bush onto the stem. Mount the actuator with the adaptor interface on the connec- ting element.

  • Page 22: Troubleshooting List

    CONTAIN-IT Plus Ball Valve Type 546 Pro Operating Instructions The CONTAIN-IT Plus Ball Valve and the actuator are now ready to use. Troubleshooting list Problem Possible cause of fault Problem fixing ► Improve the piping support. Deformation and expansion of piping / Piping stresses due to restricted thermal valve expansion...

  • Page 23: Spare Parts List

    Operating Instructions CONTAIN-IT Plus Ball Valve Type 546 Pro Spare parts list Stem Dimension Ball valve Code Quantity Dimension Description d20/50 – d32/50 748 410 103 3.54mm x 29.75mm O-ring EPDM 749 410 103 3.54mm x 29.75mm O-ring FPM d40/75 – d63/110 748 410 027 3.54mm x 37.69mm O-ring EPDM...

  • Page 24: Disposal

    CONTAIN-IT Plus Ball Valve Type 546 Pro Operating Instructions Disposal ► Before disposing of the different material, separate it by recyclables, normal waste and special waste. ► Comply with local legal regulations and provisions when recycling or disposing of the product, the individual components and the packaging.
  • Page 25 Operating Instructions CONTAIN-IT Plus Ball Valve Type 546 Pro...
  • Page 26 GF Piping Systems Local support around the world Visit our webpage to get in touch with your local specialist: www.gfps.com/our-locations The information and technical data (altogether “Data”) herein are not binding, unless explicitly confirmed in writing. The Data neither constitutes any expressed, implied or warranted characteristics, nor guaranteed properties or a guaranteed...
  • Page 27 GF Piping Systems CONTAIN-IT Plus Kugelhahn Typ 546 Pro Betriebsanleitung...
  • Page 28 GF Piping Systems Originalbetriebsanleitung Haftungsausschluss Die technischen Daten sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeits- garantien. Änderungen vorbehalten. Es gelten unsere Allgemeinen Verkaufsbedingungen.
  • Page 29 Betriebsanleitung CONTAIN-IT Plus Kugelhahn Typ 546 Pro Inhaltsverzeichnis Zu diesem Dokument Mitgeltende Dokumente Symbole Abkürzungen Verwendete Begriffe Sicherheitshinweise Bedeutung der Signalwörter Betriebsanleitung beachten Sicherheit und Verantwortung Hinweise für Service- und Bedienpersonal Transport und Lagerung Produktbeschreibung Bestimmungsgemässe Verwendung Nicht bestimmungsgemässe Verwendung EG-und UKCA Konformitätserklärung Aufbau Funktion...
  • Page 30 CONTAIN-IT Plus Kugelhahn Typ 546 Pro Betriebsanleitung Nachrüstung von Antrieben Störungsbehebung Ersatzteilliste Zapfen PE-Anschlussstutzen Einschraubteil/ Einlegeteil Kugelhahn Typ 546 Pro, Zentralteil Entsorgung...

  • Page 31: Zu Diesem Dokument

    Bedienungsanleitung Kugelhahn Typ 546 Pro 700278101 GF Planungsgrundlagen Industrie 700671686 Datenblatt www.gfps.com/is-manuals-valves Chemische Beständigkeit www.gfps.com Diese Unterlagen sind über die GF Vertriebsgesellschaft oder unter www.gfps.com erhältlich. Symbole Symbol Bedeutung Aufzählung in nicht definierter Reihenfolge. • ► Handlungsaufforderung: Hier muss etwas getan werden.

  • Page 32: Sicherheitshinweise

    CONTAIN-IT Plus Kugelhahn Typ 546 Pro Betriebsanleitung Sicherheitshinweise Die Sicherheitshinweise gelten für den Einsatz wie beschrieben unter „Bestimmungsgemässe Verwendung“. Die Sicherheitshinweise decken folgende Fälle nicht ab: Bei Installation, Betrieb und Wartung zufällig auftretende Ereignisse. • Für die lokalen und ortsbezogenen Sicherheitsbestimmmungen ist der Betreiber verantwortlich. •...

  • Page 33: Hinweise Für Service- Und Bedienpersonal

    ► Regelmässiges Prüfen des Ventils auf Verschleiss und ggf. Vornehmen einer Wartung. ► Tragen von geeigneter Schutzausrüstung. ► Bei heissen Medien: Arbeiten nur an abgekühlter Anlage. ► Bei Unsicherheiten bezüglich zugelassener Medien ist die GF Piping Systems Vertriebsgesellschaft zu kontaktieren. Transport und Lagerung ► Produkt in ungeöffneter Originalverpackung transportieren und lagern.

  • Page 34: Produktbeschreibung

    Das Produkt nur dann in sicherheitsrelevanten Anwendungen einsetzen, wenn diese Verwendung ausdrücklich in der Doku- mentation des Produkts spezifiziert und erlaubt ist. Für Schäden bei nicht bestimmungsgemässer Verwendung übernimmt GF Piping Systems Ltd. keine Haftung. Die Risiken bei nicht bestimmungsgemässer Verwendung liegen allein beim Benutzer.

  • Page 35: Aufbau

    Doppelrohr-Armaturen von GF Piping Systems werden als einbaufertige Systemeinheit geliefert und analog einem Doppelrohrfitting verarbeitet. Das Prinzip der Doppelrohr-Verbindungstechnik von GF Piping Systems basiert darauf, dass zuerst die Innenleitung nach der von Ihnen gewählten Verbindungstechnik verbunden wird. Folgende Verbindungstechniken und Materialien stehen zur Auswahl:...

  • Page 36: Installation

    CONTAIN-IT Plus Kugelhahn Typ 546 Pro Betriebsanleitung Installation Vorbereiten WARNUNG! Verletzungsgefahr durch unkontrolliertes Entweichen des Mediums! Wurde der Druck nicht vollständig abgebaut, kann das Medium unkontrolliert entweichen. Je nach Art des Mediums besteht Verlet- zungsgefahr. ► Druck in der Rohrleitung vor dem Ausbau vollständig abbauen. ►...
  • Page 37 Betriebsanleitung CONTAIN-IT Plus Kugelhahn Typ 546 Pro Funktionsprobe durchführen: Kugelhahn von Hand schliessen und wieder öffnen. Kugelhähne mit erkennbarer Funktionsstö- rung dürfen nicht eingebaut werden. Kugelhahn stets in geöffneter Kugelstellung in System bauen. Sicherstellen, dass Druckklasse, Anschlussart und Anschlussabmessungen den Einsatzbedingungen entsprechen. Kugelhahn erst unmittelbar vor Einbau aus Originalverpackung nehmen.

  • Page 38: Druckprüfung Vorbereiten

    CONTAIN-IT Plus Kugelhahn Typ 546 Pro Betriebsanleitung Druckprüfung vorbereiten Ablauf Sicherstellen, dass der rote Handhebel parallel zur Haupt- leitung steht (Stellung AUF). Muttern am Handhebel lösen. Handhebel entfernen. Überwurfmuttern des Schutzgehäuses beidseitig lösen. Überwurfmuttern und Einlegteil zur Seite schieben. Einschraubteil herausdrehen (Linksgewinde!) und zur Seite schieben.

  • Page 39: Druckprüfung Durchführen

    Für die Druckprüfung von Ventilen in Offenstellung gelten dieselben Anweisungen wie für die Rohrleitungen (max. 1.5 x PN, bzw. max. PN + 5 bar), jedoch darf der Prüfdruck in Geschlossenstellung max. 1.1 x PN nicht überschreiten. ► Detaillierte Informationen, siehe GF Planungsgrundlagen. ► Nach erfolgreicher Dichtheitsprüfung: Prüfmedium entfernen.

  • Page 40: Montage Contain-It Plus Kugelhahn Typ 546 Pro

    CONTAIN-IT Plus Kugelhahn Typ 546 Pro Betriebsanleitung Montage CONTAIN-IT Plus Kugelhahn Typ 546 Pro Ablauf Gehäuse über den Kugelhahn schieben. Zapfen durch die Öffnung des Gehäuses stecken. Dabei die richtige Position des Zapfens beachten, siehe Kon- tur des Zapfens und des Kugelhahns. Sicherstellen, dass der Zapfen mit den seitlichen Führungen des Aufsatzes bündig ist.
  • Page 41 Betriebsanleitung CONTAIN-IT Plus Kugelhahn Typ 546 Pro Einschraubteil in das Schutzgehäuse (Linksgewinde!) schrauben und mit dem Zapfenschlüssel anziehen. Einlegteil positionieren und Überwurfmuttern auf beiden Seiten verschrauben. Überwurfmutter mit einem geeigneten Schlüssel anziehen. Handhebel auf das Gehäuse montieren.

  • Page 42: Demontage

    GF Piping Systems. VORSICHT! Materialschaden und/oder Verletzungsgefahr! Bei einem Austausch dürfen ausschliesslich die für die Armatur vorgesehenen Original-Ersatzteile von GF Piping Systems verwen- det werden. ► Ersatzteile mit den Angaben auf dem Typenschild bestellen. ► Dichtungen mit GF-spezifiziertem Schmiermittel schmieren.

  • Page 43: Ausbau

    Betriebsanleitung CONTAIN-IT Plus Kugelhahn Typ 546 Pro Ausbau Schutzgehäuse öffnen, siehe Kapitel «Druckprüfung vorbereiten». Überwurfmuttern des Kugelhahns lösen. Kugelhahn aus der Innenleitung nehmen. Wartungsarbeiten durchführen, siehe Bedienungsanleitung Kugelhahn Typ 546 Pro. Einbau O-Ring am Kugelhahn kontrollieren und mit tensidfreiem Gleitmittel auf Silikon- oder Polyglykolbasis fetten ►...
  • Page 44 CONTAIN-IT Plus Kugelhahn Typ 546 Pro Betriebsanleitung Nachrüstung von Antrieben Der CONTAIN-IT Plus Kugelhahn Typ 546 Pro kann mit den Antrieben EA und PA gemäss nachfolgender Beschreibung aufgerüstet werden. Dabei müssen die Anleitungen der jeweiligen Antriebe beachtet werden. Zur Aufrüstung eines Antriebes wird das Adapter Set 700 238 796 benötigt. Dieses Adapter Set beinhaltet folgende Teile: Inhalt 1 x Kupplung Code 198 204 007 1 x Adapterscheibe Code 198 803 156...
  • Page 45 Betriebsanleitung CONTAIN-IT Plus Kugelhahn Typ 546 Pro Adapterplatte mit vier Senkschrauben an den Antrieb mon- tieren. Reduzierhülse auf den Zapfen des Kugelhahns setzen. Antrieb mit der Adapterplatte auf das Anschlussmodul des Kugelhahns montieren.
  • Page 46 CONTAIN-IT Plus Kugelhahn Typ 546 Pro Betriebsanleitung Kugelhahn und Antrieb sind nun betriebsbereit. Störungsbehebung Störung Mögliche Ursache Störungsbehebung ► Abstützung der Rohrleitung verbes- Rohrleitung und/oder Kugelhahn verfor- Rohrleitungskräfte sind zu hoch men sich bzw. dehnen sich aus sern ► Geeignete Werkstoffe auswählen, Vorzeitiger Verschleiss des Kugelhahns Werkstoff sind nicht genügend beständig oder einzelner Teile...
  • Page 47 Betriebsanleitung CONTAIN-IT Plus Kugelhahn Typ 546 Pro Ersatzteilliste Zapfen Dimension Kugelhahn Artikelnummer Menge Dimension Beschreibung d20/50 – d32/50 748 410 103 3.54mm x 29.75mm O-Ring EPDM 749 410 103 3.54mm x 29.75mm O-Ring FPM d40/75 – d63/110 748 410 027 3.54mm x 37.69mm O-Ring EPDM 749 410 027...
  • Page 48 CONTAIN-IT Plus Kugelhahn Typ 546 Pro Betriebsanleitung Entsorgung ► Vor Entsorgung die einzelnen Materialien nach recycelbaren Stoffen, Normalabfall und Sonderabfall trennen. ► Bei Entsorgung oder Recycling des Produkts, der einzelnen Komponenten und der Verpackung die örtlichen gesetzlichen Be- stimmungen und Verordnungen einhalten. ►...
  • Page 49 Betriebsanleitung CONTAIN-IT Plus Kugelhahn Typ 546 Pro...
  • Page 50 GF Piping Systems Lokale Unterstützung – weltweit Besuchen Sie unsere Website und kontaktieren Sie Ihren lokalen Spezialisten: www.gfps.com/our-locations Die hierin enthaltenen Informationen und technischen Daten (insgesamt „Daten”) sind nicht verbindlich, sofern sie nicht ausdrücklich schriftlich bestätigt werden. Die Daten begründen weder ausdrückliche, stillschweigende oder zugesicherte Merkmale noch garantierte Eigenschaften oder eine...
