Beschreibung Desgeräts; Anlagenbeschreibung - Opera NIVEL PRO User Manual

Beschreibung desGeräts
Beachten Sie beim Betrieb alle Sicherheits- und Warnhinweise (siehe Kapitel „Sicherheit").

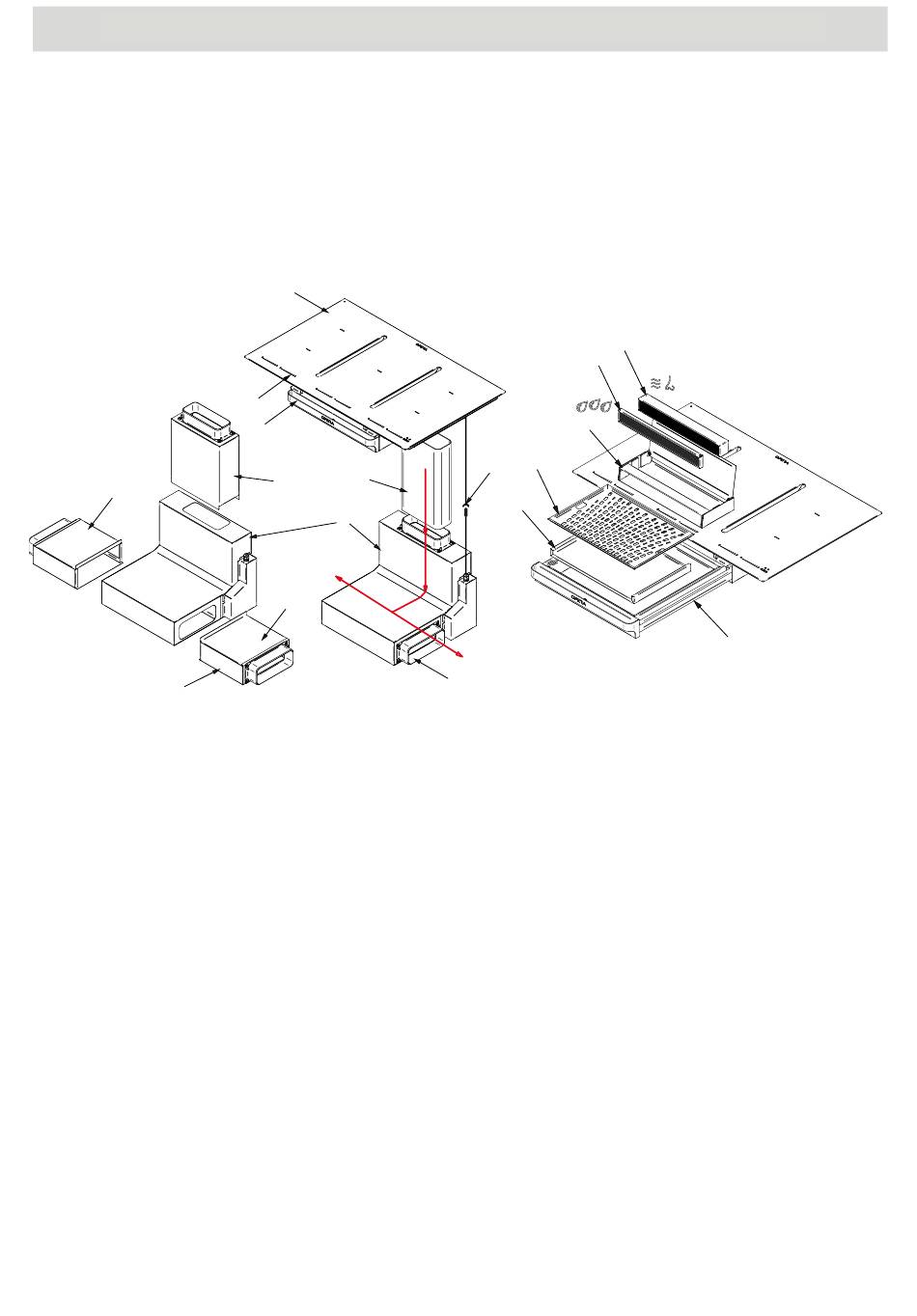

3.1 Anlagenbeschreibung

3 Appliance description
Observe all safety and warning information during operation (see Safety chapter).
3.1 System description
9
7
Installationsreihenfolge: 14 und 15 innen 13, dann 13 - 11 - 12 innen 3
1. Nivel Professional cooking hob
1. Kochfeld Nivel Professional
2. Touch control panel
2. Touch-Bedienfeld
3. Drawer with LED lighting and light sensor
3. Schublade mit LED-Beleuchtung und Lichtsensor
4. Naber canal (fitting length)
4. Naber-Kanal (passende Länge)
5. Fan motor (B/C version)
5. Ventilatormotor B/C-Version
6. Outlet nozzle in air direction
7. Nozzle plate for change of blowing direction
6. Austrittsdüse in Luftrichtung
7. Düsenplatte zur Änderung der Blasrichtung 8. Suction silencer
8. Ansaugschalldämpfer
9. Auslassschalldämpfer
10. Anschlusskabel Kochfeld mit Dunstabzug
11. Wassersammler
12. Kondensationsfilter
13. Filtergehäuse
14. Fettfilter
15. Aktivkohlefilter (nur C-Version)
SICHERHEITS- UND WARNHINWEISE BESCHREIBUNG DES GERÄTS
APPLIANCE DESCRIPTION
1
2
3
4
8
5
9
Installation sequence:
15
14
13
12
10
11
Luftfluss
6
14 and 15 inside 13, then 13 - 11 - 12 inside 3
9. Outlet silencer
10. Fan-cooking hob connection cable
11. Water collector
12. Condensation filter
13. Filters box
14. Grease filter
15. Activated carbon filter (C version only)
