Gerätebeschreibung

Sicherheit

Gerätebeschrei-
bung Gehäuse

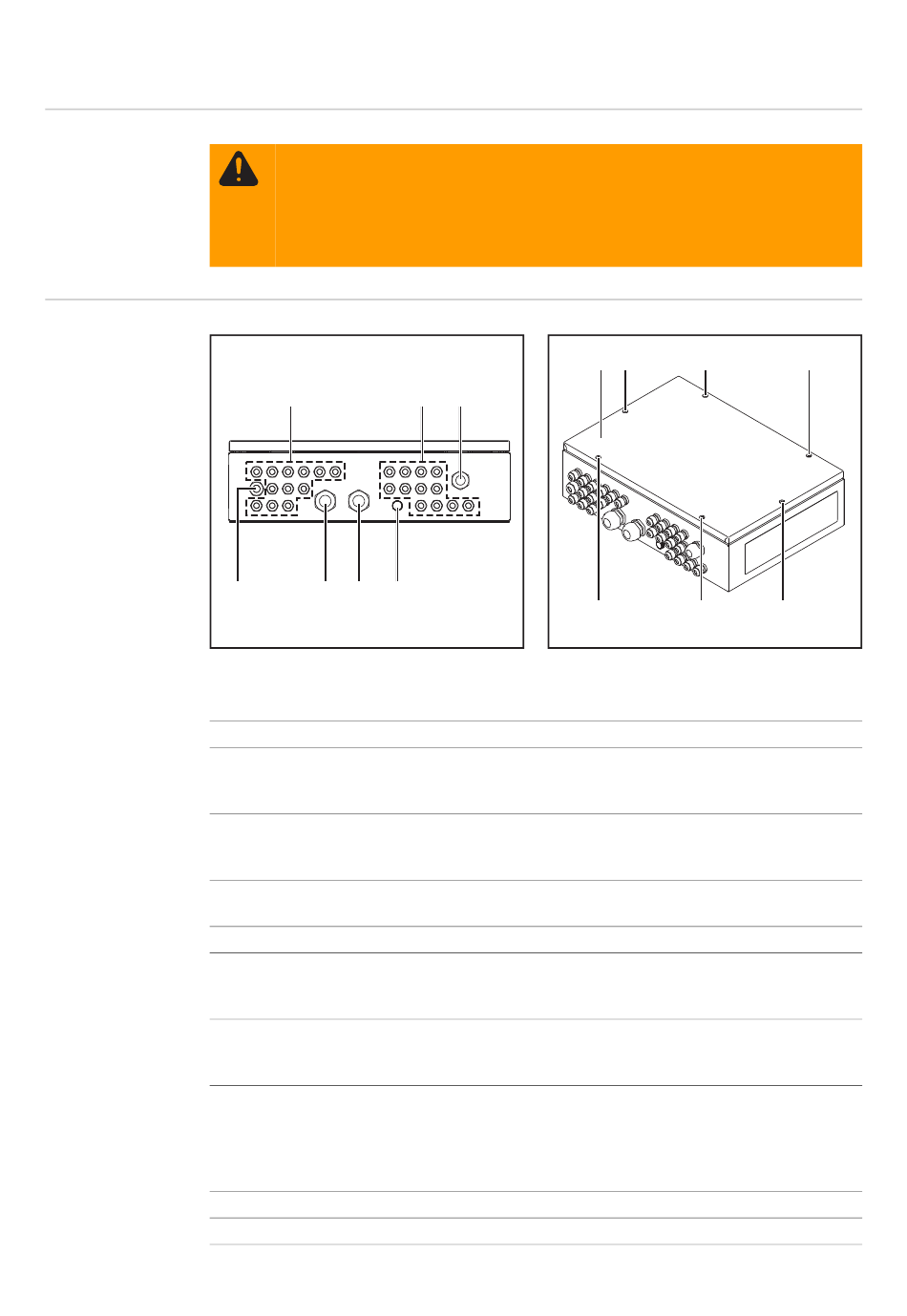

Fronius String Control 100/12 - Vorderansicht
Pos.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
12
WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä-
den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Do-
kumente vollständig gelesen und verstanden wurden:
- diese Bedienungsanleitung
- sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften
(1)
(7) (6) (5) (4)
Bezeichnung
Kabeleingang für metrische Verschraubungen M16
(für DC-Kabel 'IN')
Kabeldurchmesser 3 - 7 mm
Kabeleingang für metrische Verschraubungen M16
(für DC-Kabel 'IN')
Kabeldurchmesser 3 - 7 mm
Kabeleingang für metrische Verschraubung M25
(für Datenkommunikations-Kabel)
Druckausgleichs-Membran
Kabeleingang für metrische Verschraubung M32
(für DC-Kabel 'OUT')
Kabeldurchmesser 11 - 21 mm
Kabeleingang für metrische Verschraubung M32
(für DC-Kabel 'OUT')
Kabeldurchmesser 11 - 21 mm
Kabeleingang für metrische Verschraubung M20
(für Erdungskabel)
Kabeldurchmesser 8 - 13 mm
Nur bei optionaler Verwendung eines Überspannungsschutzes erforderlich.
Deckel
Deckelschraube
(2) (3)
Fronius String Control 100/12 - Schrägansicht von
oben
(8) (9) (9)
(9) (9)
(9)
(9)
