Operating
Instructions

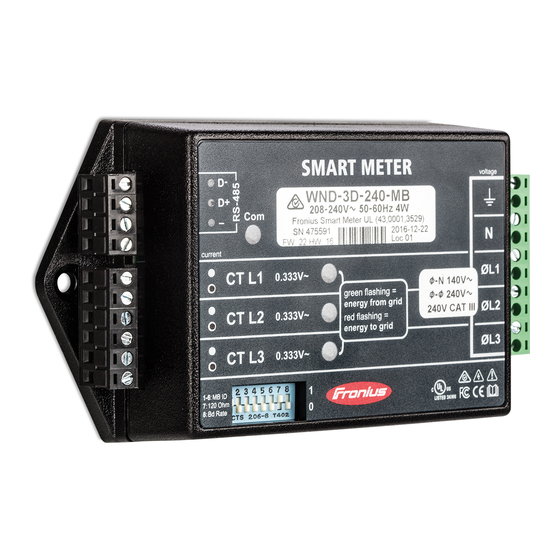

Fronius Smart Meter 240V-3 UL
Fronius Smart Meter 480V-3 UL
Fronius Smart Meter 600V-3 UL
EN-US
Operating instructions
ES
Manual de instrucciones
FR
Instructions de service
42,0410,2289
010-27102023
LEARN MORE WI
OUR HOW-TO VID
www.youtube.com/FroniusS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Smart Meter 240V-3 UL and is the answer not in the manual?

Questions and answers

Related Manuals for Fronius Smart Meter 240V-3 UL

Summary of Contents for Fronius Smart Meter 240V-3 UL

  • Page 1 Operating LEARN MORE WI OUR HOW-TO VID Instructions www.youtube.com/FroniusS Fronius Smart Meter 240V-3 UL Fronius Smart Meter 480V-3 UL Fronius Smart Meter 600V-3 UL EN-US Operating instructions Manual de instrucciones Instructions de service 42,0410,2289 010-27102023...

  • Page 3: Table Of Contents

    Circuit Protection Line Wiring Connect Current Transformers CT Wiring Connecting data communication cables to inverters Set the address of the Fronius Smart Meter Terminating resistors - explanation of symbols Terminating Resistors Set Baud Rate Multi meter system - Explanation of symbols...

  • Page 4: Safety Rules

    Safety rules Explanation of DANGER! Safety Instruc- tions Indicates an immediate danger. ▶ Death or serious injury may result if appropriate precautions are not taken. WARNING! Indicates a possibly dangerous situation. ▶ Death or serious injury may result if appropriate precautions are not taken. CAUTION! Indicates a situation where damage or injury could occur.

  • Page 5: Environmental Conditions

    Copyright Copyright of these Operating Instructions remains with the manufacturer. Text and illustrations were accurate at the time of printing. Fronius reserves the right to make changes. The contents of the Operating Instructions shall not provide the basis for any claims whatsoever on the part of the purchaser. If you...
  • Page 6 cordance with Part 15 of the FCC regulations. The limit values should provide adequate protection against harmful interference in homes. This device creates and uses high frequency energy and can interfere with radio communications when not used in accordance with the instructions. However, there is no guaran- tee against interference occurring in a particular installation.

  • Page 7: General

    Together with the Fronius inverter, the Fronius Datamanager and the Fronius data inter- face, the Fronius Smart Meter provides a clear overview of your own power con- sumption. The meter measures the power flow to the loads or to the grid and forwards the information to the Fronius inverter via ModBus RTU/RS485 communication.
  • Page 8 Positioning at the consumption point The positioning of the Fronius Smart Meter at the consumption point.

  • Page 9: Installation

    Smart Meter, software must always be kept up-to-date. The update can be started via the inverter website or via Solar.web. Set CT-Ratio and Grid Type on the web interface of the Fronius Datamanager in Settings - Meter - Settings (see Commissioning on page 23).

  • Page 10: Circuit Protection

    (circuit breaker, switch or disconnect) and overcur- rent protection (fuse or circuit breaker). The Fronius Smart Meter only draws 10-30 mA, so the rating of any switches, dis- connects, fuses and / or circuit breakers is determined by the wire gauge, the mains voltage and the current interrupting rating required.
  • Page 11 LEDs flashing red-green-red-green, the voltage is too high for this model, so dis- connect the power switch immediately! Single-Phase Three-Wire (Mid-Point Neutral) (only 240 V-3) Two-Phase (Australia) (only 480 V-3) Single-Phase Two-Wire without Neutral (only 240 V-3 and 480 V-3) Fronius Smart Meter Fronius Ground Inverter CT L1...
  • Page 12 Single-Phase Two-Wire with Neutral (only 240 V-3) Three-Phase Four-Wire Wye Fronius Smart Meter Fronius Ground Inverter CT L1 WHITE CT L2 BLACK CT L3 Fuses or Break- er ≤ 20 A Phase L1 Source Faces Phase L2 Load Faces Phase L3...

  • Page 13: Connect Current Transformers

    The current transformer must generate 333.33 millivolts AC at rated current. Transformers See the current transformer data sheets for CT ratings (Fronius CT, 41,0010,0104 / 41,0010,0105 / 41,0010,0232 / 41,0010,0233). Do not use ratio or current output such as 1 amp or 5 amp output models! See the CT data sheets for the maximum input current ratings.

  • Page 14: Ct Wiring

    Install the CTs around the conductor to be measured and connect the CT leads to the Fronius Smart Meter. Always turn off power before disconnecting any live conductors. Put the line conductors through the CTs as shown in the previous section.

  • Page 15: Set The Address Of The Fronius Smart Meter

    The outputs of the Fronius Smart Meter are galvanically isolated from dan- gerous voltages. Set the address The Fronius Smart Meter must be connected to the Fronius Datamanager. If only of the Fronius one Fronius Smart Meter is installed, the Modbus Address is 1.

  • Page 16: Terminating Resistors - Explanation Of Symbols

    Meter - Fronius Smart Meter Terminating resistor is integrated in the meter. Modbus RTU slave e.g. Fronius Ohmpilot, Fronius Solar Battery, etc. Termination resistance R 120 Ohm Terminating Res- The system might work without terminating resistors. Due to interferences, the...

  • Page 18: Set Baud Rate

    Secondary meter records the load curve of individual loads (e.g. washing machine, lights, television, heat pump, etc.) in the consumption branch and makes the measured data available for energy profiling in Fronius Solar.web.

  • Page 19: Modbus Participant - Fronius Snapinverter

    Ohmpilot meters meters Multi meter sys- If several Fronius Smart Meters are installed, a separate address must be set for tem - Fronius each one (see Set the address of the Fronius Smart Meter on page 15). The SnapINverter primary meter always receives the address 1.

  • Page 20: Modbus Participant - Fronius Gen24

    2 to 14. Different Fronius Smart Meter power categories can be used together. IMPORTANT! Use no more than 3 secondary meters in the system. To avoid interference, it is recommended to install the terminating resistors according to the chapter...

  • Page 21: Multi Meter System - Fronius Gen24 Inverter

    Ohmpilot meters meters Multi meter sys- If several Fronius Smart Meters are installed, a separate address must be set for tem - Fronius each one (see Set the address of the Fronius Smart Meter on page 15). The GEN24 inverter primary meter always receives the address 1.
  • Page 22 Position of the primary meter in the consumption branch. *Termination resistance R 120 Ohm Position of the primary meter at the feed-in point. *Termination resistance R 120 Ohm The following must be observed in a multi meter system: Connect the primary meter and the battery to different channels (recom- mended).

  • Page 23: Commissioning

    Commissioning...

  • Page 25: Fronius Snapinverter

    The service password must be entered for the "Meter" menu item. Three-phase or one-phase Fronius Smart Meters may be used. In both cases, se- lection is made via the "Fronius Smart Meter" item. The Fronius Datamanager automatically detects the meter type.

  • Page 26: Configure Fronius Smart Meter As A Secondary Meter

    OK is displayed. If the timeout status is displayed, repeat the operation. Click on the button to save the settings. The Fronius Smart Meter is configured as a primary meter. In the menu area "Current Total View", the power of the PV modules, the self- consumption, the grid power feed and battery charging (if available) are dis- played.

  • Page 27: Fronius Gen24 Inverter

    The service password must be entered for the "Device configuration" menu item. Three-phase or one-phase Fronius Smart Meters may be used. In both cases, se- lection is made via the "Components" menu area. The meter type is determined automatically.

  • Page 28: Configure Fronius Smart Meter As Primary Meter

    Click on the “Add components” button. Set the position of the meter (feed-in point or consumption point) in the "Po- sition" drop-down list. For more information on the position of the Fronius Smart Meter, see Positioning on page 7. Set the converter ratio and the network type.
  • Page 29 “Add” Click on the button. Click the "Save" button to save the settings. The Fronius Smart Meter is configured as a secondary meter.

  • Page 30: Operation

    Operation Power Status The three status LEDs on the front of the Fronius Smart Meter can help indicate LEDs correct measurements and operation. The “L1”, “L2”, and “L3” on the diagrams indicate the three phases: Normal Startup The Fronius Smart Meter displays the following startup sequence whenever power is first applied.

  • Page 31: Modbus Communication Leds

    plied to the meter. If the voltages are correct, call customer service for assist- ance. Error If the meter experiences an internal error, all LEDs will light up red for 3 or more seconds. If you see this happen repeatedly, call customer service for assistance. Modbus Commu- Near the upper left corner, there is a diagnostic Com (communication) LED that nication LEDs...

  • Page 32: Technical Data

    The Fronius Smart Meter has an optional neutral connection that may be used for measuring wye circuits. In the absence of neutral, voltages are measured with respect to ground. The Fronius Smart Meter uses the phase L1 (øA) and phase L2 (øB) connections for power.

  • Page 33: Certifications

    *) The Rated VA is the maximum at 115% of nominal Vac at 50 Hz. This is the same as the value that appears on the front label of the Fronius Smart Meter. Maximum Power Supply Voltage Range: -20% to +15% of nominal (see table above).

  • Page 34: Mechanical

    Black: up to 12 AWG (2.5 mm²), 300 V Fronius manu- Detailed warranty conditions specific to your country can be found online: facturer's war- www.fronius.com/solar/garantie ranty To take advantage of the full warranty duration for your newly installed Fronius inverter or storage system, register your product at: www.solarweb.com.
  • Page 35 Cableado de red Conectar los transformadores de corriente Cableado de los TC Conectar la línea de comunicación de datos al inversor Establecimiento de la dirección del Fronius Smart Meter Resistencias finales: Explicación de los símbolos Resistencias de terminación Establecer tasa de baudios Sistema de contadores múltiples: Explicación de los símbolos...

  • Page 36: Normativa De Seguridad

    Normativa de seguridad Explicación de ¡ADVERTENCIA! las instrucciones de seguridad Indica un peligro inminente. ▶ En caso de no evitar el peligro, las consecuencias pueden ser la muerte o le- siones de carácter muy grave. ¡PELIGRO! Indica una situación posiblemente peligrosa. ▶...

  • Page 37: Condiciones Ambientales

    Solo se deberá utilizar el equipo cuando todos los dispositivos de protección tengan plena capacidad de funcionamiento. Si los dispositivos de protección no disponen de plena capacidad de funcionamiento existe peligro para: La integridad física y la vida del operario o de terceras personas. El equipo y otros bienes materiales de la empresa.

  • Page 38: Protección De Datos

    Protección de El usuario es responsable de la salvaguardia de datos de las modificaciones datos frente a los ajustes de fábrica. El fabricante no es responsable en caso de que se borren los ajustes personales. FCC / RSS Com- pliance Este equipo ha sido verificado y cumple los valores límite de un equipo digital de la clase B según la parte 15 de las disposiciones FCC.

  • Page 39: Generalidades

    Junto con el inversor Fronius, el Fronius Datamanager y la interface de datos Fronius, el Fronius Smart Meter proporciona una visión clara del consumo de electricidad del hogar.
  • Page 40 Posicionamiento en el punto de alimentación El posicionamiento del Fronius Smart Meter en el punto de alimentación. Posicionamiento en el punto de consumo El posicionamiento del Fronius Smart Meter en el punto de consumo.

  • Page 41: Instalación

    Registre la corriente nominal de los transformadores en cada contador, ya que se necesitará para la configuración. Conecte los bornes de conexión de salida del Fronius Smart Meter con el equipo de monitorización (ver Conectar la línea de comunicación de datos al inversor en la página 46).

  • Page 42: Protección Del Circuito De Corriente

    (fusible o disyuntor automático). El Fronius Smart Meter solo consume 10-30 mA, por lo que los valores nom- inales de todos los interruptores, seccionadores, fusibles y disyuntores automáti- cos quedan determinados por el calibre del cable, la tensión de red y el valor nominal requerido para interrumpir la corriente.
  • Page 43 Cuando se hayan conectado las redes de tensión, asegúrese que los bloques de bornes de conexión estén bien encajados en el Fronius Smart Meter. Cuando se aplique energía por primera vez, compruebe que los LED actúan de la forma esperada.
  • Page 44 Monofásico, dos cables sin neutro (solo 240 V-3 y 480 V-3) Fronius Smart Meter Fronius Ground Inverter CT L1 WHITE CT L2 BLACK Fuses or CT L3 Breaker ≤ 20 A Shorting Load Jumper Faces Phase L1 Source Faces Phase L2...
  • Page 45 Trifásico, Delta de tres cables sin neutro (solo 240 V-3 y 480 V-3) Fronius Smart Meter Fronius Ground Inverter CT L1 WHITE CT L2 BLACK CT L3 Fuses or Breaker ≤ 20 A Phase L1 Source Faces Phase L2 Load...

  • Page 46: Conectar Los Transformadores De Corriente

    Conectar los cables blanco y negro de los TC a los bornes marcados como TC L1, TC L2 y TC L3 en el Fronius Smart Meter. La lon- gitud sobrante de los cables puede recortarse. Conectar cada TC con su cable blanco alineado con el punto blanco en la etiqueta y con su cable negro alineado con el punto negro.

  • Page 47: Establecimiento De La Dirección Del Fronius Smart Meter

    Establecimiento El Fronius Smart Meter debe estar conectado con el Fronius Datamanager. Si de la dirección solo se instala un Fronius Smart Meter, la dirección de Modbus es 1. del Fronius Smart Meter Interruptor DIP (1) valor hacia ar-...

  • Page 48: Resistencias Finales: Explicación De Los Símbolos

    Inter- ruptor DIP Posición Dirección Modbus 20 (valor 4+16=20) Inter- ruptor DIP Posición Resistencias fi- Inversor del sistema nales: Explic- p. ej. Fronius Symo ación de los símbolos Contador Fronius Smart Meter La resistencia final viene integrada en el contador.

  • Page 49: Resistencias De Terminación

    Esclavo Modbus RTU p. ej. Fronius Ohmpilot, Fronius Solar Battery, etc. Resistencia final R 120 Ohm Resistencias de El sistema puede funcionar sin resistencias de terminación. Debido a las interfer- terminación encias, se recomienda el uso de resistencias de terminación según los siguientes esquemas.

  • Page 50: Establecer Tasa De Baudios

    Establecer tasa Seleccione la tasa de baudios estableciendo la posición del interruptor DIP en 8 de baudios (consultar más adelante). El cambio se aplicará inmediatamente. Tasa de baudios Interruptor DIP 9600 (por de- 0 (OFF) fecto) 38400 1 (ON) Sistema de con- Red de corriente tadores Alimenta a los consumidores del sistema si no hay suficiente en-...

  • Page 51: Participante Modbus: Fronius Snapinverter

    El contador primario registra la curva de carga del sistema y pone a disposición los da- tos medidos para la crear perfiles de energía en Fronius Solar.web. El contador primario también controla la regulación dinámica de la alimentación.

  • Page 52: Sistema De Contadores Múltiples: Fronius Snapinverter

    Contador Contador Ohmpilot primario secundario Sistema de con- Si se instalan varios Fronius Smart Meter, se debe establecer una dirección dis- tadores Establecimiento de la dirección del Fronius Smart tinta para cada uno (ver múltiples: Froni- Meter en la página 47). El contador primario siempre tiene la dirección 1. Todos us SnapINverter los demás contadores se van numerando en la dirección de la red de 2 a 14.

  • Page 53: Participante Modbus: Fronius Gen24

    Posicionar las resistencias finales individualmente por cada canal. Participante Las entradas M0 y M1 pueden escogerse libremente. Se pueden conectar un Modbus: Fronius máximo de 4 participantes de Modbus al borne Modbus en las entradas M0 y M1. GEN24 ¡IMPORTANTE! Solo se puede conectar un contador primario, una batería y un Ohmpilot por...
  • Page 54 Contador Contador Ohmpilot primario secundario Sistema de con- Si se instalan varios Fronius Smart Meter, se debe establecer una dirección dis- tadores Establecimiento de la dirección del Fronius Smart tinta para cada uno (ver múltiples: Inver- Meter en la página 47). El contador primario siempre tiene la dirección 1. Todos sor Fronius los demás contadores se van numerando en la dirección de la red de 2 a 14.
  • Page 55 Posición del contador primario en el punto de alimentación. *Resistencia final R 120 Ohm En un sistema de contadores múltiples deben tenerse en cuenta los siguientes aspectos: Conectar el contador primario y la batería en diferentes canales (re- comendado). Distribuir de manera uniforme el resto de los participantes de Modbus Cada dirección de Modbus solo puede asignarse una vez.

  • Page 57: Puesta En Servicio

    Puesta en servicio...

  • Page 59: Fronius Snapinverter

    Se pueden utilizar Fronius Smart Meter trifásicos o monofásicos. La elección se realiza en ambos casos a través del punto "Fronius Smart Meter". El Fronius Datamanager determina automáticamente el tipo de contador. Se puede seleccionar un contador primario y varios secundarios. Antes de poder seleccionar un contador secundario, primero se debe configurar un contador primario.

  • Page 60: Configuración Del Fronius Smart Meter Como Contador Secundario

    OK. Si aparece el es- tado Tiempo excedido, repetir el proceso. Hacer clic en el botón para guardar los ajustes. El Fronius Smart Meter está configurado como contador primario. En el área de menú "Vista general actual", se muestra la potencia de los módulos solares, el autoconsumo, la alimentación a la red y la carga de la batería (si está...

  • Page 61: Inversor Fronius Gen24

    Para acceder al punto de menú "Configuración del equipo" es necesario introdu- cir la contraseña de asistente técnico. Se pueden utilizar Fronius Smart Meter trifásicos o monofásicos. En ambos casos, la elección se realiza en el área de menú "Componentes". El tipo de conta- dor se determina automáticamente.

  • Page 62: Configuración Del Fronius Smart Meter Como Contador Principal

    Ajustar la relación del convertidor y el tipo de red. Hacer clic en el botón "Añadir". Hacer clic en el botón "Guardar" para guardar los ajustes. El Fronius Smart Meter está configurado como contador primario. Configuración Abrir la página web del inversor. del Fronius Abrir el navegador web.
  • Page 63 Ajustar la relación del convertidor y el tipo de red. Seleccionar la categoría (de generador o consumidor) en la lista desplegable "Categoría". Hacer clic en el botón "Añadir". Hacer clic en el botón "Guardar" para guardar los ajustes. El Fronius Smart Meter está configurado como contador secundario.

  • Page 64: Manejo

    Manejo LED de estado Los tres LED de estado en la parte delantera del Fronius Smart Meter pueden de energía ayudar a indicar las mediciones y el funcionamiento correctos. «L1», «L2» y «L3» en los diagramas son indicadores de las tres fases: Configuración normal...

  • Page 65: Los Led De Comunicación Con Modbus

    El contador no está en funcionamiento Si ninguno de los LED está iluminado, compruebe que se aplican las tensiones de red correctas al contador. Si las tensiones son correctas, llame a atención al cli- ente para recibir asistencia. Error Si el contador sufre un error interno, todos los LED se encenderán en rojo dur- ante 3 segundos o más.

  • Page 66: Datos Técnicos

    Límite de sobrecorriente: 120% de la corriente nominal. Si la corriente nominal se excede en un 120%, no se daña el Fronius Smart Meter aunque puede que la corriente y la potencia no se midan con precisión.

  • Page 67: Certificaciones

    *) VA nominal es el valor máximo al 115% de la Vca nominal a 50 Hz. Se trata del mismo valor que aparece en la etiqueta frontal del Fronius Smart Meter. Rango máximo de alimentación de tensión: -20% al +15% del valor nominal (ver la tabla anterior).

  • Page 68: Medioambiental

    Las cláusulas de garantía detalladas específicas para cada país están disponibles fábrica de Froni- en Internet: www.fronius.com/solar/warranty Para poder disfrutar de todo el período de garantía para la batería de almace- namiento o el inversor Fronius que ha instalado recientemente, rogamos que se registre en: www.solarweb.com.
  • Page 69 Système multi-compteurs - onduleur Fronius GEN24 Mise en service Fronius SnapINverter Généralités Établir la connexion avec le Fronius Datamanager Configurer le Fronius Smart Meter comme compteur primaire Configurer le Fronius Smart Meter comme compteur secondaire Onduleur Fronius GEN24 Généralités Installation avec le navigateur...

  • Page 70: Consignes De Sécurité

    Consignes de sécurité Explication des DANGER! consignes de sécurité Signale un risque de danger immédiat. ▶ S'il n'est pas évité, il peut entraîner la mort ou des blessures graves. AVERTISSEMENT! Signale une situation potentiellement dangereuse. ▶ Si elle n'est pas évitée, elle peut entraîner la mort ou des blessures graves. ATTENTION! Signale une situation susceptible de provoquer des dommages.

  • Page 71: Conditions Environnementales

    Mettre l'appareil en service uniquement si tous les dispositifs de protection sont entièrement opérationnels. Si les dispositifs de protection ne sont pas entière- ment opérationnels, il existe un risque : de blessure et de mort pour l'utilisateur ou des tiers ; de dommages pour l'appareil et les autres biens de l'exploitant.

  • Page 72: Sûreté Des Données

    Sûreté des L'utilisateur est responsable de la sûreté des données liées à des modifications données par rapport aux réglages d'usine. Le fabricant décline toute responsabilité en cas de perte de réglages personnels. Conformité FCC / RSS Cet appareil correspond aux valeurs limites imposées par la partie 15 des dispos- itions FCC pour un appareil numérique de classe B.

  • Page 73: Généralités

    Ne pas toucher directement les connecteurs Symbole RCM – Le produit est conforme à la législation australienne. Positionnement Le Fronius Smart Meter peut être installé à deux endroits possibles du système, au point d'alimentation et au point de consommation.
  • Page 74 Positionnement au point d'alimentation Le positionnement du Fronius Smart Meter au point d'alimentation. Positionnement au point de consommation Le positionnement du Fronius Smart Meter au point de consommation.

  • Page 75: Installation

    être à jour. La mise à jour peut être démarrée via le site Internet de l'onduleur ou via Solar.web. Régler le ratio TC et le type de réseau dans l'interface web du Fronius Datamanager dans Réglages - Compteur - Réglages (voir Mise en service page 91).

  • Page 76: Protection De Circuit Électrique

    Protection de Le Fronius Smart Meter est considéré comme un « équipement connecté en per- circuit électrique manence » et nécessite un moyen de déconnexion (disjoncteur, interrupteur, sec- tionneur) ainsi qu’une protection de surintensité (fusible ou disjoncteur). Le Fronius Smart Meter consomme uniquement 10-30 mA, donc la capacité de tous les interrupteurs, sectionneurs, fusibles et/ou disjoncteurs est déterminée...
  • Page 77 Une fois que les lignes d'alimentation sont connectées, s'assurer que les deux borniers sont bien en place dans le Fronius Smart Meter. Lorsque l'alimentation est mise en marche pour la première fois, vérifier que les LED fonctionnent normalement.
  • Page 78 Conducteur deux fils monophasé sans conducteur neutre (uniquement 240 V-3 et 480 V-3) Fronius Smart Meter Fronius Ground Inverter CT L1 WHITE CT L2 BLACK Fuses or CT L3 Breaker ≤ 20 A Shorting Load Jumper Faces Phase L1 Source...
  • Page 79 Conducteur trois fils triphasé à montage en triangle sans conducteur neutre (uniquement 240 V-3 et 480 V-3) Fronius Smart Meter Fronius Ground Inverter CT L1 WHITE CT L2 BLACK CT L3 Fuses or Breaker ≤ 20 A Phase L1 Source...

  • Page 80: Connecter Les Transformateurs De Courant

    Connecter les câbles blancs et noirs des TC aux bornes de raccorde- ment du Fronius Smart Meter marquées TC L1, TC L2 et TC L3. Si besoin, les câbles peuvent être raccourcis en cas de longueur excessive. Connecter chaque TC avec le câble blanc aligné...

  • Page 81: Régler L'adresse Du Fronius Smart Meter

    Les sorties du Fronius Smart Meter sont séparées galvaniquement des ten- sions dangereuses. Régler l'adresse Le Fronius Smart Meter doit être connecté au Fronius Datamanager. Si un seul du Fronius Fronius Smart Meter est installé, l'adresse Modbus est 1. Smart Meter...

  • Page 82: Résistances Terminales - Signification Des Symboles

    Adresse Modbus 7 (valeur 1 + 2 + 4 = 7) Com- mutateur Position Adresse Modbus 20 (valeur 4 + 16 = 20) Com- mutateur Position Résistances ter- Onduleurs du système minales - Signi- par ex. Fronius Symo fication des sym- boles...

  • Page 83: Résistances Terminales

    Compteur - Fronius Smart Meter La résistance terminale est intégrée dans le compteur. Esclave Modbus RTU par ex. Fronius Ohmpilot, Fronius Solar Battery, etc. Résistance terminale R 120 Ohm Résistances ter- Le système peut fonctionner sans résistances terminales. En raison des in- minales terférences, il est recommandé...

  • Page 84: Régler Le Débit De Transmission

    Régler le débit Sélectionner le débit de transmission en réglant le commutateur DIP en posi- de transmission tion 8 (voir ci-dessous). Le changement prendra effet immédiatement. Débit de trans- Commutateur mission DIP 8 9 600 (par 0 (OFF) défaut) 38 400 1 (ON) Système multi- Réseau électrique...

  • Page 85: Élément Modbus - Fronius Snapinverter

    (par exemple, machine à laver, lampes, TV, pompe à chaleur, etc.) dans le secteur de consommation et fournit les données de mesure pour l'établissement du profil énergétique dans Fronius Solar.web. Compteur de générateur enregistre la courbe de charge des différents générateurs (par ex-...

  • Page 86: Système Multi-Compteurs - Fronius Snapinverter

    Compteur Compteur Ohmpilot primaire secondaire Système multi- Si plusieurs Fronius Smart Meter sont installés, une adresse distincte doit être compteurs - définie pour chacun d'entre eux (voir Régler l'adresse du Fronius Smart Meter à Fronius SnapIN- la page 81). Le compteur primaire reçoit toujours l'adresse 1. Tous les autres verter compteurs sont numérotés de 2 à...

  • Page 87: Élément Modbus - Fronius Gen24

    Élément Modbus Les entrées M0 et M1 peuvent être librement sélectionnées. Un maximum de - Fronius GEN24 4 éléments Modbus peuvent être raccordés à la borne de raccordement Modbus sur les entrées M0 et M1. IMPORTANT ! Seulement un compteur primaire, une batterie et un Ohmpilot par onduleur peuvent être raccordés.

  • Page 88: Système Multi-Compteurs - Onduleur Fronius Gen24

    Compteur Compteur Ohmpilot primaire secondaire Système multi- Si plusieurs Fronius Smart Meter sont installés, une adresse distincte doit être compteurs - on- Régler l'adresse du Fronius Smart Meter définie pour chacun d'entre eux (voir à duleur Fronius la page 81). Le compteur primaire reçoit toujours l'adresse 1. Tous les autres GEN24 compteurs sont numérotés de 2 à...
  • Page 89 Position du compteur primaire au point d'injection *Résistance terminale R 120 Ohm Veiller aux points suivants dans un système multi-compteurs : Raccorder le compteur primaire et la batterie à des canaux différents (re- commandé). Répartir les autres éléments Modbus de façon uniforme. Attribuer chaque adresse Modbus une seule fois.

  • Page 91: Mise En Service

    Mise en service...

  • Page 93: Fronius Snapinverter

    Il est possible d'utiliser des Fronius Smart Meter triphasés ou monophasés. La sélection se fait dans tous les cas sous « Fronius Smart Meter ». Le Fronius Datamanager identifie automatiquement le type de compteur. Un compteur primaire et plusieurs compteurs secondaires peuvent être sélec- tionnés.

  • Page 94: Configurer Le Fronius Smart Meter Comme Compteur Secondaire

    Dans la barre d'adresse du navigateur, saisir l'adresse IP (adresse IP pour compteur WLAN : 192.168.250.181, adresse IP pour LAN : 169.254.0.180) ou le secondaire nom d'hôte et de domaine du Fronius Datamanager puis confirmer. La page Web du Fronius Datamanager s'affiche. Cliquer sur le bouton « Réglages ».

  • Page 95: Onduleur Fronius Gen24

    Pour le point de menu « Configuration de l'appareil », la saisie du mot de passe de technicien est requise. Il est possible d'utiliser des Fronius Smart Meter triphasés ou monophasés. La sélection s'effectue dans tous les cas au point de menu « Composants ». Le type de compteur est alors déterminée automatiquement.

  • Page 96: Configurer Le Fronius Smart Meter Comme Compteur Primaire

    Cliquer sur le bouton « Ajouter ». Cliquer sur le bouton « Enregistrer » pour enregistrer les paramètres. Le Fronius Smart Meter est configuré comme compteur primaire. Configurer le Ouvrir la page Web de l'onduleur. Fronius Smart Ouvrir le navigateur Web. Meter comme...
  • Page 97 Sélectionner la catégorie (générateur ou consommateur) dans la liste déroul- ante « Catégorie ». Cliquer sur le bouton « Ajouter ». « Enregistrer » Cliquer sur le bouton pour enregistrer les paramètres. Le Fronius Smart Meter est configuré comme compteur secondaire.

  • Page 98: Utilisation

    Utilisation LED d'état de Les trois LED d'état à l'avant du Fronius Smart Meter peuvent aider à indiquer l'alimentation des mesures et un fonctionnement corrects. « L1 », « L2 » et « L3 » sur les schémas indiquent les trois phases : Mise en service normale Le Fronius Smart Meter affiche la séquence de mise en service suivante lorsque...

  • Page 99: Led De Communication Modbus

    Compteur non opérationnel Si aucune des LED n'est allumée, vérifier que les tensions secteur correctes sont appliquées au compteur. Si les tensions sont correctes, contacter le service cli- ent pour obtenir de l'aide. Erreur Si une erreur interne survient dans le compteur, toutes les LED s'allument en rouge pendant 3 secondes ou plus.

  • Page 100: Caractéristiques Techniques

    Vitesse de mise à jour : 0,1 seconde. En interne, toutes les mesures sont réalisées à cette vitesse. Temps de démarrage : ~1,0 seconde. Le Fronius Smart Meter commence à com- muniquer après cette durée à partir du moment où une tension AC est appliquée.

  • Page 101: Certifications

    N et L1 *) Le VA nominal est le maximum à 115 % du VAC nominal à 50 Hz. Il s’agit de la même valeur que celle qui apparaît sur l’étiquette à l’avant du Fronius Smart Meter. Plage maximale de tension d’alimentation : -20 % à +15 % de la valeur nominale (voir tableau ci-dessus).

  • Page 102: Conditions Environnementales

    Garantie con- Les conditions de garantie détaillées, spécifiques au pays, sont disponibles sur structeur Froni- Internet : www.fronius.com/solar/warranty Afin de bénéficier pleinement de la durée de garantie de votre nouvel onduleur ou accumulateur Fronius, vous devez vous enregistrer sur : www.solarweb.com.
