Metrische Verschraubungen an der Fronius String
Control 100/12 montieren

Allgemeines

-
-
-
-

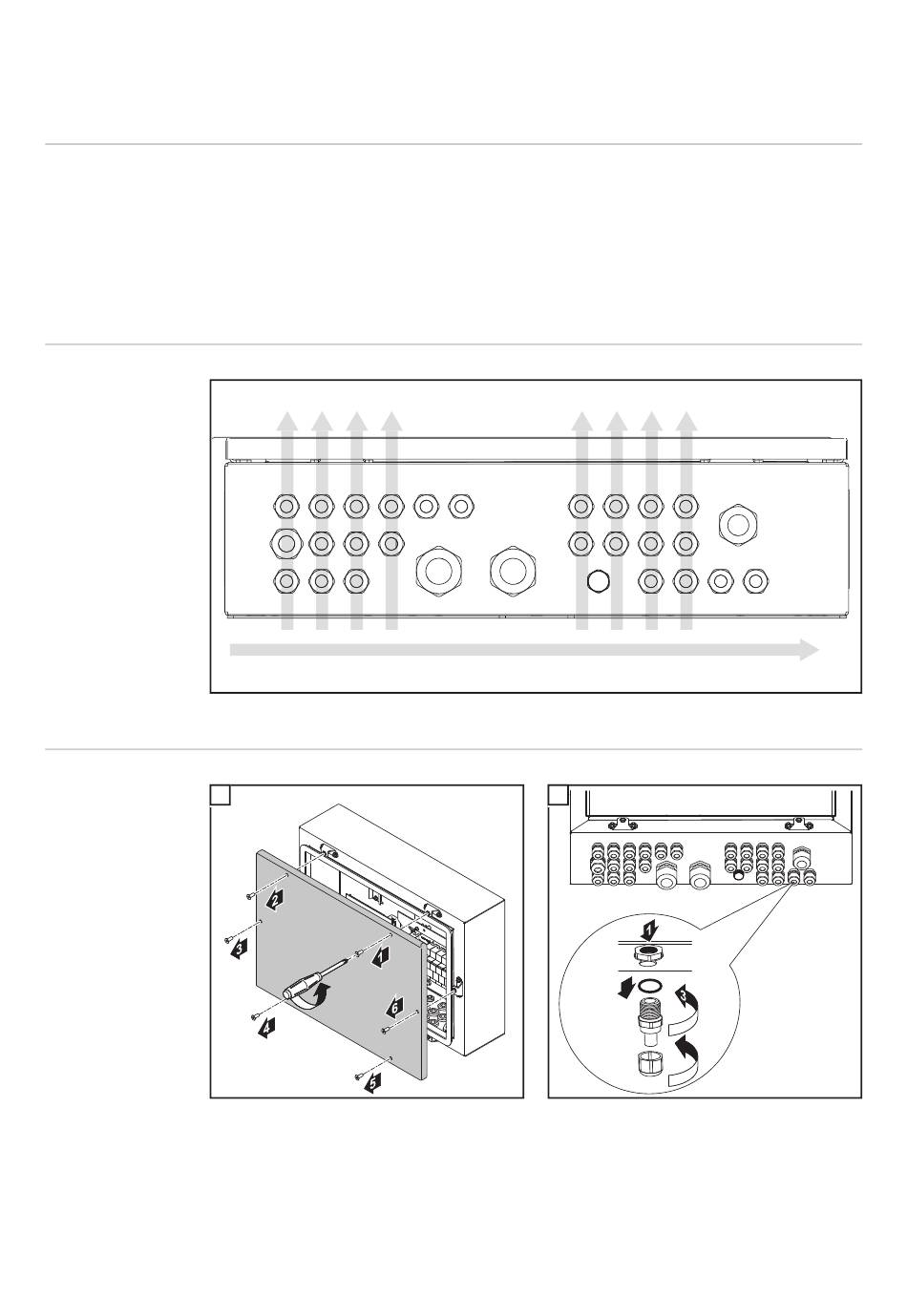

Empfehlung für
die Reihenfolge
zum Einsetzen
der metrischen
Verschraubungen
*
Metrische Ver-
1
schraubungen
montieren
Fronius String Control 100/12 öffnen
14
Metrische Verschraubungen entsprechend der Anzahl der vorhandenen Solarmodul-
Stränge einsetzen, in leere Positionen Blindverschraubungen einsetzen.
Reihenfolge beim Einsetzen der metrischen Verschraubungen beachten:
von unten nach oben und von links nach rechts.
O-Ringe entsprechend ihrer Größe an den metrischen Verschraubungen anbringen.
Metrische Verschraubungen und Blindverschraubungen entsprechend ihrer Größe
mit dem angegebenen Anzugsmoment anziehen.
M16 3 6 9 11
10
M20 * 5 8
2
M16
1
M16 4 7
nur bei optionalem Überspannungsschutz als Auslass für das Erdungskabel
14 15 M16 17
M16
16
12 13
M32 M32
2

Metrische Verschraubungen montieren:

1 Gegenmutter
2 O-Ring
3 Verschraubung
4 Zugentlastung
19 22
25
28 M25
18 24
21
20 23 26 27
M16
2
4
