Gerätebeschreibung Geräteinneres - Fronius String Control 100/12 MET Manual

WICHTIG! Metrische Verschraubungen und Blindverschraubungen sind bei Auslieferung
nicht an der Fronius String Control 100/12 montiert, sondern werden nur beigelegt.
Gerätebeschrei-
bung Geräteinne-
res

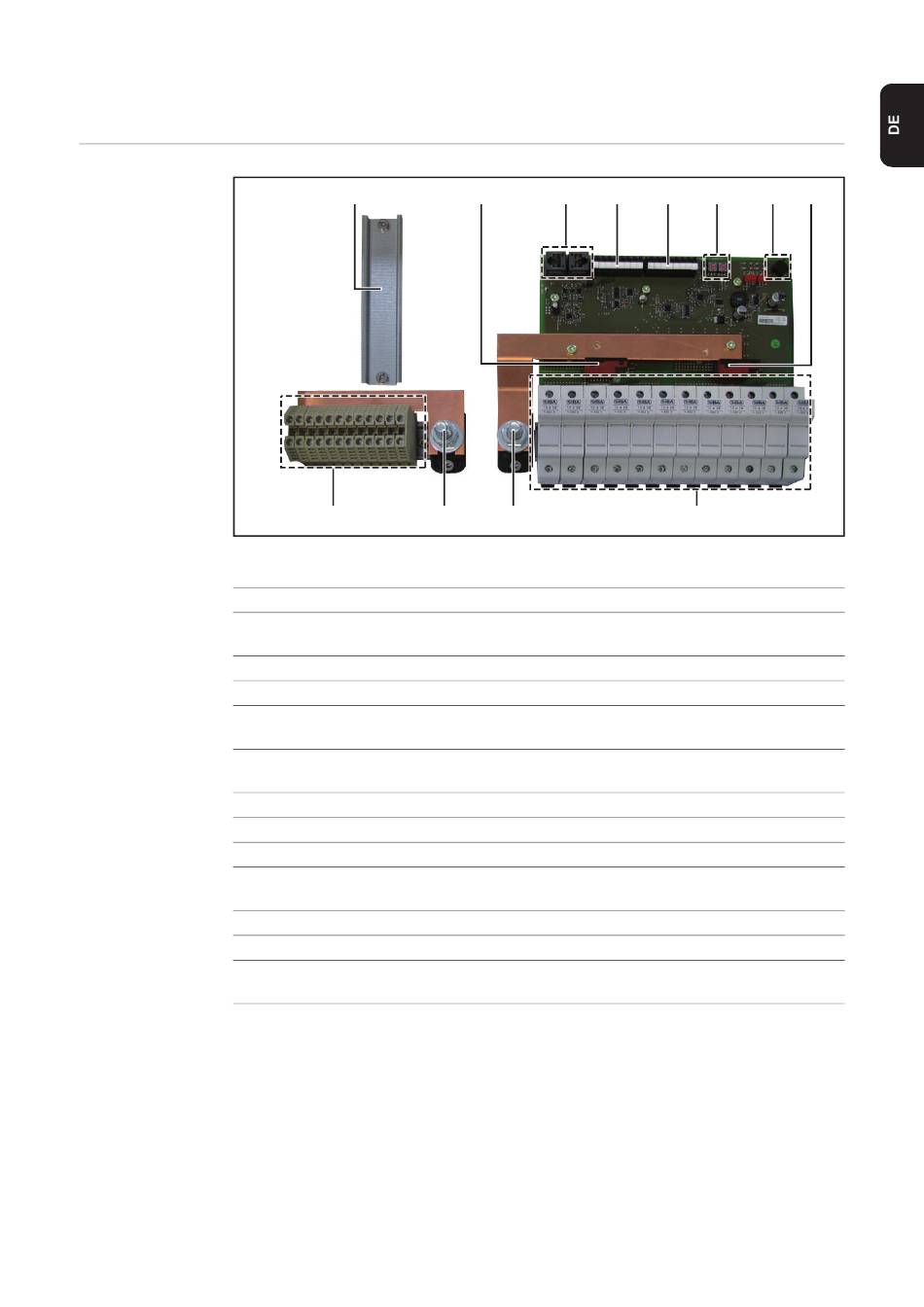

Fronius String Control 100/12 - Geräteinneres
Pos.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
*)
(1)
(12) (11)
Bezeichnung
Hutschiene
zur Montage eines handelsüblichen Überspannungsschutz
Messkanal 1
RJ 45 Anschlüsse für Datenkommunikations-Kabel
Anschlussklemmen für Datenkommunikations-Kabel
Kabelquerschnitt max. 2,5 mm²
Anschlussklemmen für Datenkommunikations-Kabel
Kabelquerschnitt max. 2,5 mm²
Adress-Schalter
Anschluss für externe Versorgung 12 V DC
Messkanal 2
Anschlussklemmen mit Sicherungshaltern für DC-Kabel 'IN'
Kabelquerschnitt 2,5 - 10 mm² *)
Anschluss M12 für DC-Kabel 'OUT'
Anschluss M12 für DC-Kabel 'OUT'
Anschlussklemmen für DC-Kabel 'IN'
Kabelquerschnitt 2,5 - 10 mm² *)
gilt für ein- und mehrdrähtige Kabel:
10 mm² bei einem maximalen Kabeldurchmesser von 7 mm
