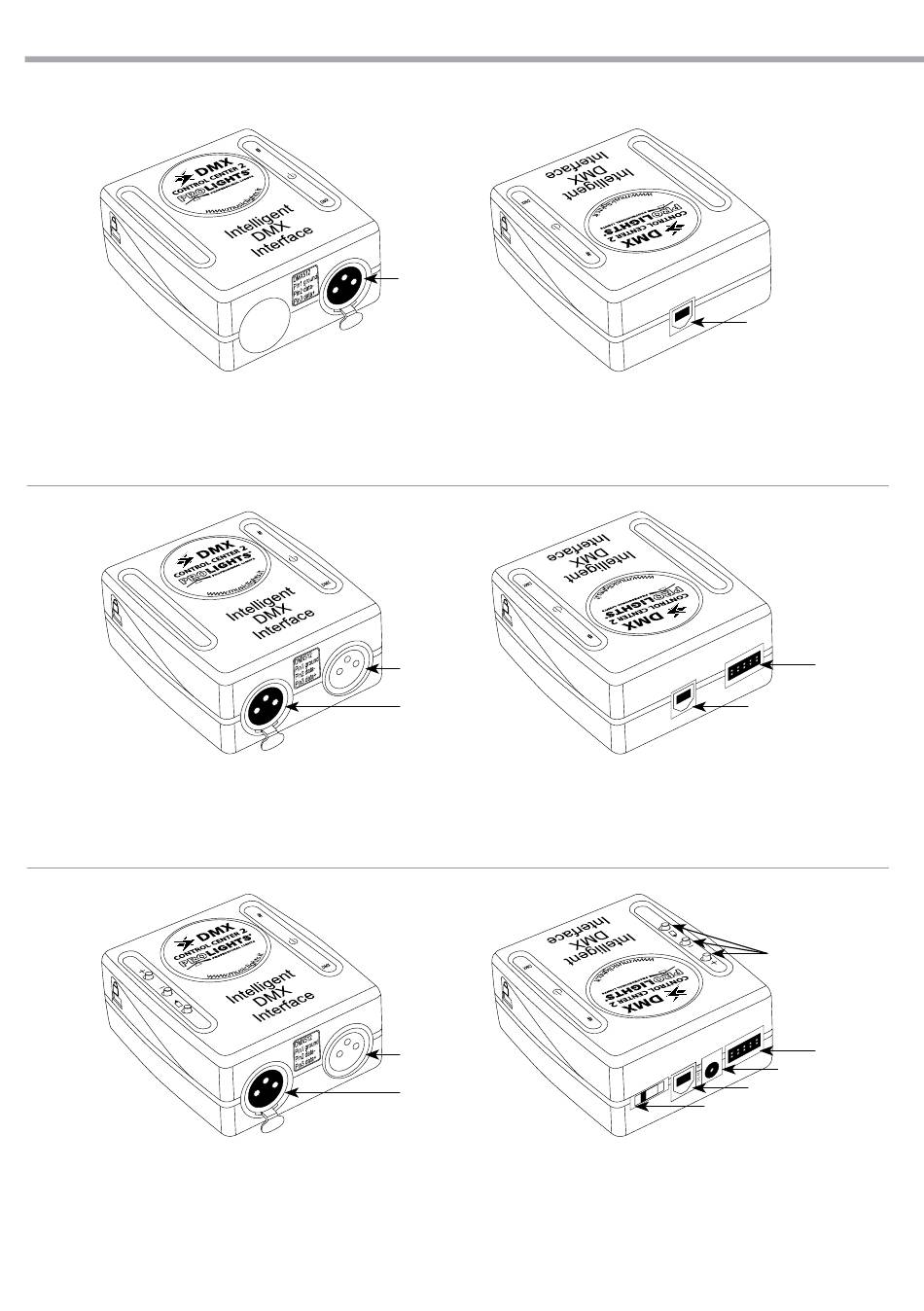

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO

DC2064
1. DMX OUT (XLR a 3 poli) 1=massa, 2=DMX-, 3=DMX+
2. CONNESSIONE PLUG 'N' PLAY via USB 2.0
DC2164
1. DMX IN (XLR a 3 poli); 1=massa, 2=DMX-, 3=DMX+
2. DMX OUT (XLR a 3 poli); 1=massa, 2=DMX-, 3=DMX+
DC2264
1. DMX IN (XLR a 3 poli); 1=massa, 2=DMX-, 3=DMX+.
2. DMX OUT (XLR a 3 poli); 1=massa, 2=DMX-, 3=DMX+.
3. TASTI FUNZIONE: due tasti di scorrimento delle scene,
un tasto con possibilità di funzione dimmer in modalità
automatica
DC2064 - DC2164 - DC2264
1
1
2
1
2
3. CONNESSIONE PLUG 'N' PLAY via USB 2.0
4. INGRESSO HE10 per l'attivazione delle scene
R
W E
P O
t
e x
u s b
4. COMMUTATORE DI ALIMENTAZIONE.
5. CONNESSIONE PLUG 'N' PLAY USB 2.0.
6. ATTACCO ALIMENTATORE DC - 9V (non
incluso).
7. INGRESSO HE10 per l'attivazione delle scene
2
r t s
P o
I / O
4
3
3
r t s
P o
I / O
7
6
5
4
