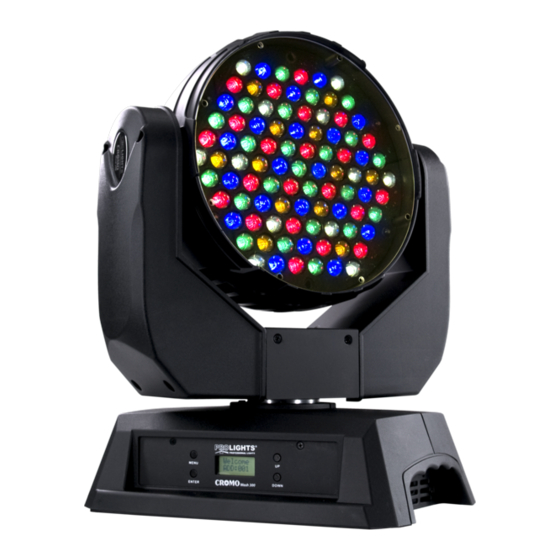

CROMOWASH300
MOVING HEADS
Manuale Utente
User Manual
Version: RGBWA
I
GB

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Cromowash300 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights Cromowash300

Summary of Contents for ProLights Cromowash300

  • Page 1 CROMOWASH300 MOVING HEADS Manuale Utente User Manual Version: RGBWA...
  • Page 2 REV.001-10/11...

  • Page 3: Table Of Contents

    4. 1 Pulizia sistema ottico e manutenzione 4. 2 Sostituzione fusibile Certificato di garanzia CONTENUTO DELL’IMBALLO: • CROMOWASH300 • Cavo di sicurezza • Supporti omega (2 pz.) • Manuale utente Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

  • Page 4: Avvertenze Generali

    CROMOWASH300 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

  • Page 5: Informazioni Generali

    CROMOWASH300 INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Descrizione E Specifiche Tecniche

    CROMOWASH300 - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 Elementi di comando e collegamenti Fig.1 Welcome MENU ADD:001 POWER IN ENTER DOWN FUSE: F5A@250V Vista A Vista B...
  • Page 7 CROMOWASH300 1. TESTA MOBILE 9. POWER IN spina da pannello VDE per il colle- 2. BRACCIO GIREVOLE gamento ad una presa di rete (100-240V~/50- 3. Tasto MENU per chiamare il menu d’imposta- 60Hz) tramite il cavo rete in dotazione. Sotto zione o tornare ad un livello del menu prece- la spina si trova il portafusibile.

  • Page 8: Descrizione

    Prolights CROMOWASH300 è un proiettore LedWasher a testa mobile munito della nuova tecnologia ottica fast-zoom ad ampio range di regolazione. La sorgente luminosa si compone di 91 LEDs da 3W con sintesi colore RGBWA, rendendo CROMOWASH300 uno tra i proiettori più potenti e performanti della sua catego- ria.
  • Page 9 CROMOWASH300 • Pan = 2,10° Pan Fine = 0,008° Tilt = 1,05° Tilt Fine = 0,004°. • Sospensione e fissaggio: qualsiasi posizione per mezzo di supporti omega (inclusi). Alimentazione • Alimentazione: 100-240V 50/60Hz. • Consumo ad emissione massima: 310W. Peso e dimensioni • Peso: 11 kg.

  • Page 10: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il CROMOWASH300 può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.3). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 11: Funzioni E Impostazioni

    “reset”. Poco dopo l’unità è pronta. Dopo l’uso spegnere l’unità attraverso il medesimo l’interruttore. 3.2 IMPOSTAZIONE BASE Il proiettore CROMOWASH300 dispone di un display LCD e di 4 pulsanti per l’accesso alle funzioni del pan- nello di controllo e la loro gestione (fig.4). Welcome...

  • Page 12: Struttura Del Menu

    CROMOWASH300 3.3 STRUTTURA DEL MENU Address 001-512 Reset DMX512 Auto1 Auto2 Custom Slave Intro Test Basic Channels Advanced 60 Close Display Bright Keylock MENU Dimmer 4 Dimmer 3 Dimmer Dimmer 2 Dimmer 1 Dimmer 0 Info Edition Normal Reverse Normal...
  • Page 13 CROMOWASH300 P/Start (000-255) P/Finish (000-255) T/Start (000-255) Range T/Finish (000-255) BlackD Reset System Normal Power Special High MENU Rgb to w Color System Step (001-255) (000-255) Tilt (000-255) Speed (000-255) (000-255) Edit Green (000-255) Blue (000-255) White (000-255) Dimmer (000-255)
  • Page 14 CROMOWASH300 Zoom (000-255) Dim speed (000-255) Edit Time (000-255) Extra Password (000-255) Green (000-255) 3200K Blue (000-255) Amber (000-255) (000-255) Green (000-255) 3400K Blue (000-255) Amber (000-255) (000-255) MENU Green (000-255) 4200K Blue (000-255) Amber (000-255) (000-255) Green (000-255) Calib...
  • Page 15 CROMOWASH300 (000-255) Green (000-255) 6500K Blue (000-255) Amber (000-255) (000-255) Green (000-255) 7200K Blue (000-255) Amber (000-255) (000-255) Green (000-255) 8000K Blue (000-255) Amber (000-255) (000-255) Green (000-255) Calib 8500K MENU Blue (000-255) Amber (000-255) (000-255) Green (000-255) 10000K Blue...

  • Page 16: Funzionamento In Modalità Stand-Alone

    • Sull’unità master selezionare il programma desiderato come indicato nel paragrafo 3.4. • Servirsi dei connettori DMX del CROMOWASH300 e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 15.

  • Page 17: Collegamenti Della Linea Dmx

    CROMOWASH300 3.9 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 18: Impostazione Dell'indirizzo Di Start

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per co- mandare la funzione del primo canale DMX, si deve impostare sul CROMOWASH300 l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio...

  • Page 19: Tabella Canali Dmx

    CROMOWASH300 3.12 TABELLA CANALI DMX Channel Function in BASIC mode Channel Function in BASIC mode value value CONTROL PAN: 0 - 540° 000-255 No function 000-019 Pan/tilt black activated 020-039 TILT: 0-270° 000-255 (activated after 3 secs) Pan/tilt black deactivated...
  • Page 20 CROMOWASH300 Channel Function in ADVANCED mode Channel Function in ADVANCED mode value value DIMMER 0 - 540° 000-255 0 - 100% 000-255 STROBE PAN FINE No function 000-009 Fine control of Pan movement 000-255 1-20 Hz 010-255 TILT ZOOM 0-270°...

  • Page 21: Programmazione Personalizzata

    • Scegliere il valore desiderato per il parametro servendosi dei tasti UP e DOWN e confermare l’imposta- zione premendo il tasto ENTER. Il CROMOWASH300 eseguirà tutti gli “step” nella modalità [Custom] (vedi paragrafo 3.4 Funzionamento in modalità Stand-alone) e poi si fermerà. Qualora si voglia effettuare un ciclo continuo è necessario aggiun- gere un ultimo passo (step), la cui durata deve essere pari a 0 secondi.
  • Page 22 CROMOWASH300 Funzione Range • Premere il tasto MENU fino a quando sul display non appare [Range], quindi premere il tasto ENTER per confermare la scelta. • Con i tasti UP e DOWN selezionare il parametro che si desidera modificare fra [P/start], [P/finish], [T/start], [T/finish] e premere ENTER.
  • Page 23 CROMOWASH300 Consente la regolazione da controller Gestione della velocità ventole Non consente il controllo ventole System Funzione Reset • Premere il tasto MENU fino a quando sul display non appare [Intro], quindi premere il tasto ENTER per confermare la scelta.

  • Page 24: Manutenzione

    CROMOWASH300 Calibratura • Premere MENU fino a quando non compare [Calib], per impostare il bilanciamento personalizzato della temperatura colore bianco • Selezionare una delle 12 impostazioni colore bianco pre-programmate • Le impostazione possono essere modificate intervenendo sui valori (000-255) relativi ai canali rosso, ver-...
  • Page 27 4. 1 Cleaning the unit and maintenance 4. 2 Fuse replacement Warranty PACKING CONTENT: • CROMOWASH300 • Safety cable • Omega kit (2 pc.) • User manual All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be.

  • Page 28: General Instructions

    CROMOWASH300 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instructions • The products referred to in this manual conform to the European Community Directives and are therefore marked with .

  • Page 29: General Information

    CROMOWASH300 GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 30: Description And Technical Specifications

    CROMOWASH300 - 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS 1.1 Operating elements and connections Fig.1 Welcome MENU ADD:001 POWER IN ENTER DOWN FUSE: F5A@250V A view B view...
  • Page 31 CROMOWASH300 1. MOVING HEAD 8. ON/OFF SWITCH 9. POWER IN mains plug for connection to a 2. ROTARY ARM socket (100-240V~/50-60Hz) via the supplied 3. MENU button: exits from the current menu or mains cable. The support for he mains fuse is function.

  • Page 32: Description

    The new “fast-zoom” optics provide a fast and linear passage from 8° tight beam to 40° flood projection, maintaining an outstanding colour mixing throughout the entire zooming range. Its compact dimensions and lightweight profile (only 11Kg) allow CROMOWASH300 to have very silent, precise and rapid movements.
  • Page 33 CROMOWASH300 • Pan/Tilt resolution: 8-bit or 16-bit: • Pan = 2,10° Pan Fine = 0,008° Tilt = 1,05° Tilt Fine = 0,004° • Suspension and fixing: any possible working position by means of omega kit (included) Power supply • Power unit: 100-240V 50/60Hz • Max power consumption: 310W...

  • Page 34: Installation

    2.1 MOUNTING The CROMOWASH300 may be set up on a solid and even surface. By means of the fixing facilities of the base plate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.3.

  • Page 35: Functions And Settings

    (8) . Shortly after that the CROMOWASH300 is ready for operation. After operation, switch off the unit with the power switch. 3.2 BASIC The CROMOWASH300 has a LCD display and 4 button used to access the control panel functions and man- age them (fig.4). Welcome...

  • Page 36: Menu Structure

    CROMOWASH300 3.3 MENU STRUCTURE Address 001-512 Reset DMX512 Auto1 Auto2 Custom Slave Intro Test Basic Channels Advanced 60 Close Display Bright Keylock MENU Dimmer 4 Dimmer 3 Dimmer Dimmer 2 Dimmer 1 Dimmer 0 Info Edition Normal Reverse Normal Tilt...
  • Page 37 CROMOWASH300 P/Start (000-255) P/Finish (000-255) T/Start (000-255) Range T/Finish (000-255) BlackD Reset System Normal Power Special High MENU Rgb to w Color System Step (001-255) (000-255) Tilt (000-255) Speed (000-255) (000-255) Edit Green (000-255) Blue (000-255) White (000-255) Dimmer (000-255)
  • Page 38 CROMOWASH300 Zoom (000-255) Dim speed (000-255) Edit Time (000-255) Extra Password (000-255) Green (000-255) 3200K Blue (000-255) Amber (000-255) (000-255) Green (000-255) 3400K Blue (000-255) Amber (000-255) (000-255) MENU Green (000-255) 4200K Blue (000-255) Amber (000-255) (000-255) Green (000-255) Calib...
  • Page 39 CROMOWASH300 (000-255) Green (000-255) 6500K Blue (000-255) Amber (000-255) (000-255) Green (000-255) 7200K Blue (000-255) Amber (000-255) (000-255) Green (000-255) 8000K Blue (000-255) Amber (000-255) (000-255) Green (000-255) Calib 8500K MENU Blue (000-255) Amber (000-255) (000-255) Green (000-255) 10000K Blue...

  • Page 40: Operation In Stand-Alone Mode

    • Press the UP and DOWN buttons to select [Channels] menu voice and confirm the choice by pressing the ENTER button. • Select a DMX configuration: [Basic] or [Adavnced], and press ENTER button. The tables on page 14 indicate the operating mode and DMX value. The CROMOWASH300 is equipped with 3 and 5-pole XLR connections. 3.8 DMX MODE • Press the MENU button and select, via the directional buttons, the [Intro] menu choice, then press the...

  • Page 41: Connection Of The Dmx Line

    CROMOWASH300 3.9 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω impedance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 42: Adjusting The Start Address

    3.11 ADJUSTING THE START ADDRESS To able to operate the CROMOWASH300 with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the CROMOWASH300.

  • Page 43: Dmx Control

    CROMOWASH300 3.12 DMX CONTROL Channel Function in BASIC mode Channel Function in BASIC mode value value CONTROL PAN: 0 - 540° 000-255 No function 000-019 Pan/tilt black activated 020-039 TILT: 0-270° 000-255 (activated after 3 secs) Pan/tilt black deactivated 040-059...
  • Page 44 CROMOWASH300 Channel Function in ADVANCED mode Channel Function in ADVANCED mode value value DIMMER 0 - 540° 000-255 0 - 100% 000-255 STROBE PAN FINE No function 000-009 Fine control of Pan movement 000-255 1-20 Hz 010-255 TILT ZOOM 0-270°...

  • Page 45: Edit Custom

    • Enter [Use] and select [Yes] to run the steps user need. CROMOWASH300 will execute all the steps in the custom program and it will stop. To make the fixture to start over add a last step whose duration is 0 second.
  • Page 46 CROMOWASH300 Range function • Press the MENU button, select the [Range] menu voice and press the ENTER button to confirm the choice. • Select the parameter to be changed between [P/start], [P/finish], [T/start] and [T/finish]; press the ENTER button to confirm.
  • Page 47 CROMOWASH300 DMX to control fan to control fan DMX cannot control fan System Reset function • Press the MENU button and select, via the directional buttons, the [Intro] menu choice, then press the ENTER button to confirm the choice. • Press the UP and DOWN buttons to select [Reset] menu voice and confirm the choice by pressing the ENTER button.

  • Page 48: Maintenance

    CROMOWASH300 Calibrat • Enter mode [Calib], to set the white balance custom white temperatures • Select one of 12 pre-programmed setting white. • The setting can be changed by acting on the value (000-255) relating to the red, green, blue and amber (Red - Green - Blue - Amber), through the UP e DOWN.
  • Page 49 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 52 Music & Lights S.r.l. entertainment technologies Via Appia Km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
