1.3 ELEMENTI DI COMANDO E COLLEGAMENTI
3
10

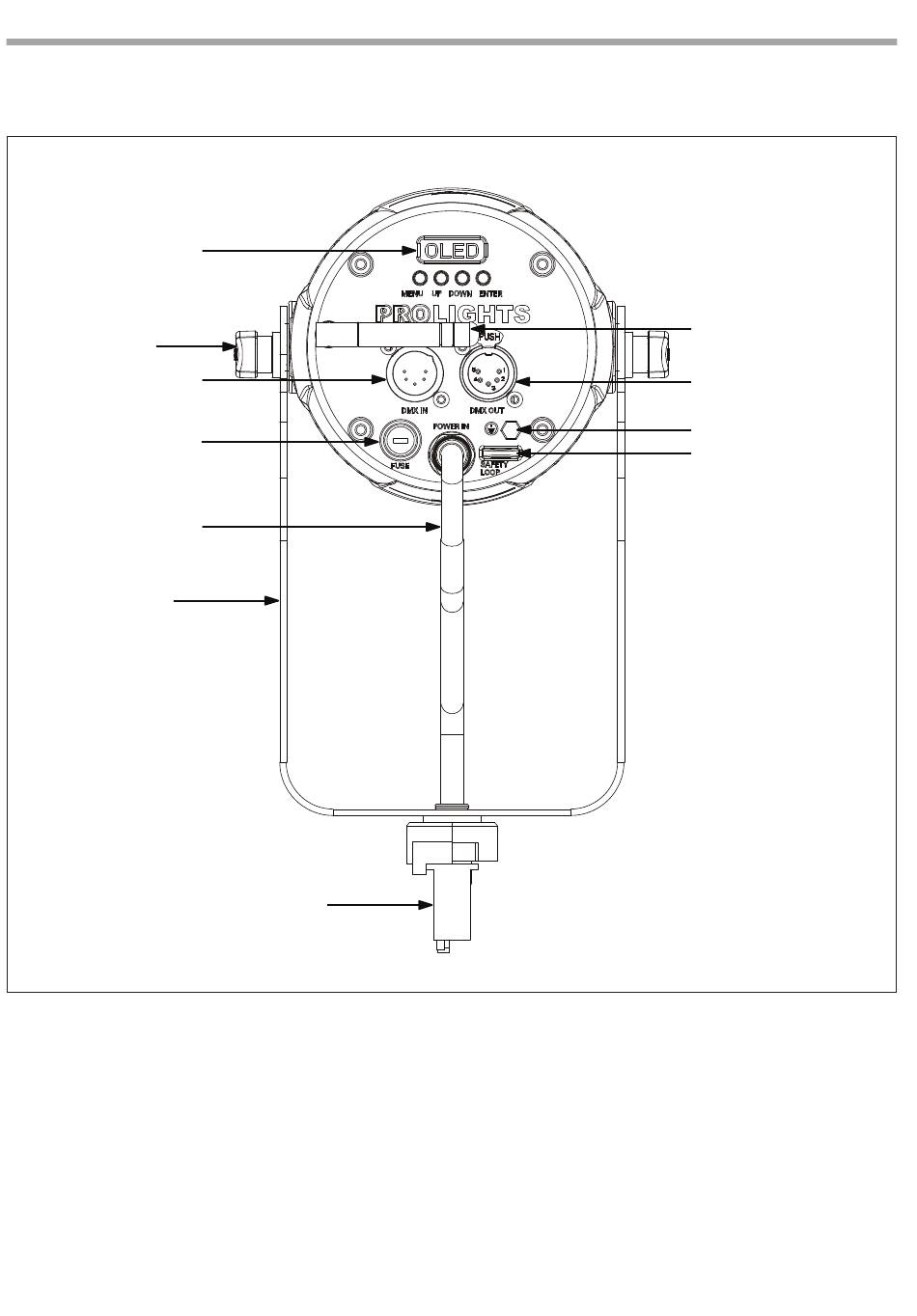

Pannello Posteriore
1. PANNELLO DI CONTROLLO con display e 4
pulsanti per accesso e gestione delle diverse
funzioni
2. ANTENNA WIRELESS
3. VITE DI FISSAGGIO per la staffa di montaggio
4. DMX IN (XLR a 5 poli):
1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
5. DMX OUT (XLR a 5 poli):
1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
DISPLAYCOBTRWDDY2
1
4
7
9
11
6. GND POINT usato per la messa a terra del
dispositivo
7. PORTAFUSIBILE: sostituire un fusibile difettoso
solo con uno dello stesso tipo
8. SAFETY EYE per l'aggancio al cavo di sicurezza.
9. CAVO DI ALIMENTAZIONE (100-240V~/50-
60Hz).
10. STAFFA DI MONTAGGIO
11. TRACK-ADAPTER
2
5
6
8
Fig.2
