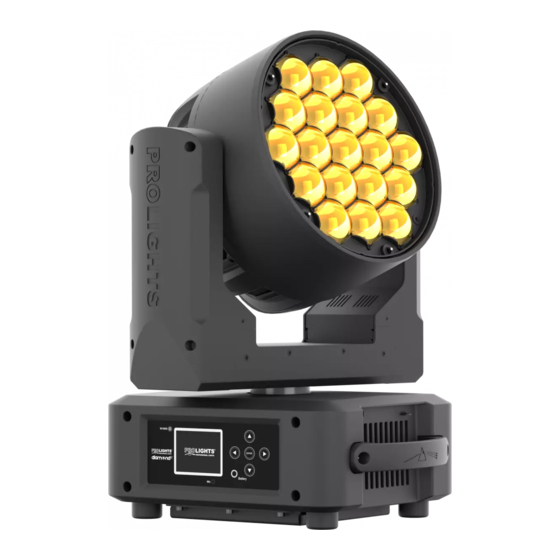

ProLights DIAMOND19CC User Manual

Led moving head
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DIAMOND19CC
LED MOVING HEAD
USER MANUAL
MANUALE UTENTE
EN - IT

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DIAMOND19CC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights DIAMOND19CC

Summary of Contents for ProLights DIAMOND19CC

  • Page 1 DIAMOND19CC LED MOVING HEAD USER MANUAL MANUALE UTENTE EN - IT...
  • Page 2 DIAMOND19CC All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 3: Table Of Contents

    3. 22 Special functions 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting • DIAMOND19CC Packing content • Mount bracket • Power supply cable and signal cable • Safety rope • User manual...

  • Page 4: General Instructions

    DIAMOND19CC WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 5: Introduction

    - 1 - INTRODUCTION 1.1 DESCRIPTION DIAMOND19CC is a pure washlight version of the DIAMOND19, retaining the massive 6-66° zoom, even beam and fantastic color range but removing the individual control of each pixel. When the budget won’t quite stretch to the fully featured Diamond19, the show can still look stunning with the Diamond19 CC.
  • Page 6 DIAMOND19CC ELECTRONICS • Dimmer: Linear 0~100% electronic dimmer • Strobe/Shutter: 1-25 Hz, electronic • Battery Backup: Battery backup for user operation without connecting to the main power • Operating Temperature: -10° ~ +45° • Flicker: Flicker free operation ELECTRICAL • Power Supply: 100-240V – 50/60Hz •...

  • Page 7: Operating Elements And Connections

    DIAMOND19CC 1.3 OPERATING ELEMENTS AND CONNECTIONS 1. MOVING HEAD 2. ROTARY ARM 3. HANDLE 4. LED INDICATOR "WDMX" 5. MICROPHONE 6. CONTROL PANEL with LCD display and 5 button used to access the control panel functions and manage them. 7. DMX OUT ( 3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX + 8.

  • Page 8: Installation

    2.1 MOUNTING The DIAMOND19CC may be set up on a solid and even surface. By means of the fixing facilities of the baseplate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.3. For fixing, stable mounting clips are required.

  • Page 9: Functions And Settings

    3.2 BASIC The DIAMOND19CC has a LCD display and 5 button used to access the control panel functions and man- age them (fig.4).

  • Page 10: Menu Structure

    DIAMOND19CC 3.3 MENU STRUCTURE MENU ð ð Connect DMX Address Value (1-512) ð Wireless DMX Value (1-512) ð ð Light Max Temperature Value (60°-130° C) ð ð Lamp Adjust Control Value (000-255) ð Value (000-255) ð Pan Fine Value (000-255) ð...
  • Page 11 DIAMOND19CC Fixture Model Software Ver. ð ð Reset Pan & Tilt Others ð ð Movement Pan Reverse ON/OFF ð Tilt Reverse ON/OFF ð Pan Degree 540/630 ð Encoders ON/OFF ð Pan/Tilt Mode Standard/Smooth ð ð UI Set Mic Sens. Value (00-99%) ð...

  • Page 12: Slave Receive Mode

    DIAMOND19CC ð Program Reload ON/OFF ð Password 050 (insert to unlock the following settings) ð Private Reload ON/OFF ð All Reload ON/OFF ð ð Program Play DMX Receive ð Slave Receive Part 1 Receive/Part 2 Receive/Part 3 Receive ð Sequence Alone/Master ð...

  • Page 13: Operation In Automatic Mode

    Select the desired program on the master unit (described in section 3.5). Use the DMX connectors of the DIAMOND19CC and an XLR cable to form a chain of units. Under certain conditions and lengths you want to make a termination as shown on page 16.

  • Page 14: Scenes Record Mode

    • Press the LEFT button repeatedly to exit the menu and save changes. 3.6 SCENES RECORD MODE DIAMOND19CC is equipped with a built-in DMX recorder by which you can transmit the programmed scenes from your DMX-controller to the device. Proceed as follows to store the sequence of scenes in the unit.

  • Page 15: Sensitivity Microphone

    • Press the LEFT button repeatedly to exit the menu and save changes. 3.11 DMX CONFIGURATION The DIAMOND19CC has 4 DMX channel configurations which can be accessed from the control panel. • Press the ENTER button to access the main menu.

  • Page 16: Dmx Addressing

    DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the DIAMOND19CC. The other functions of the light effect panel are then automatically assigned to the following addresses.

  • Page 17: Connection Of The Dmx Line

    DIAMOND19CC 3.13 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 18: Dmx Control

    DIAMOND19CC 3.15 DMX CONTROL STAND EXT-1 BAS-8 BAS-16 FUNCTION Value 15 Ch 26 Ch 14 Ch 16 Ch 0~100% 000 - 255 PAN FINE 0~100% 000 - 255 TILT 0~100% 000 - 255 TILT FINE 0~100% 000 - 255 MOVEMENT SPEED...
  • Page 19 DIAMOND19CC STAND EXT-1 BAS-8 BAS-16 FUNCTION Value 15 Ch 26 Ch 14 Ch 16 Ch No function (shutter open) 096 - 127 Pulse-effect in sequences 128 - 159 No function (shutter open) 160 - 191 Random strobe effect slow to fast...
  • Page 20 DIAMOND19CC STAND EXT-1 BAS-8 BAS-16 FUNCTION Value 15 Ch 26 Ch 14 Ch 16 Ch Green 002 - 002 Blue 003 - 003 White 004 - 004 Red=0, Green->up, Blue=full, White=0 005 - 046 Red=0, Green=full, Blue->down, White=0 047 - 088 Red->up, Green=full, Blue=0, White=0...
  • Page 21 DIAMOND19CC STAND EXT-1 BAS-8 BAS-16 FUNCTION Value 15 Ch 26 Ch 14 Ch 16 Ch Pan&Tilt Reset 016 - 023 024 - 047 Other Reset 048 - 055 Display Off 056 - 063 Display On 064 - 071 072 - 079...

  • Page 22: Wireless Control Settings

    DIAMOND19CC 3.16 WIRELESS CONTROL SETTINGS To enable wireless control mode, proceed as follows: • Press the ENTER button to access the main menu. • Press the UP/DOWN button to scroll the menu, select the Connect icon, then press the ENTER button to enter the next menu.

  • Page 23: Display Settings

    - Bright Display - Backlight Brightness. Use the arrow buttons to select a value from 0-31. - Brand Show - Displaying the brand. This function allows you to show the brand “PROLIGHTS” on the display. Select ON to activate or OFF to disable.

  • Page 24: Reset Functions

    • Press the ENTER button to confirm your choice and wait for the recovery of the selected function. 3.22 SPECIAL FUNCTIONS For the DIAMOND19CC you can access the following special functions: No Signal Select this feature to set the preferred mode of operation to be activated in case the drive is not present no DMX signal input: •...
  • Page 25 DIAMOND19CC • Press the LEFT button repeatedly to exit the menu and save changes. Theater Mode Select this function if you want less noise from the machine; the LED output will be limited to decrease the heating and fan speed: •...
  • Page 26 DIAMOND19CC • Press the ENTER button to access the main menu. • Press the UP/DOWN button to scroll the menu, select the Set icon, then press the ENTER button to enter the next menu. • Press the UP/DOWN button to scroll through the menu, and then select the Fixture ID and press the ENTER button to enter the next menu.

  • Page 27: Maintenance

    DIAMOND19CC - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 28: Troubleshooting

    DIAMOND19CC 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 29 Note...
  • Page 30 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
  • Page 31 3. 22 Funzioni speciali 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi • DIAMOND19CC Contenuto dell'imballo: • Staffa di fissaggio • Cavo di segnale e alimentazione • Cavo di sicurezza...

  • Page 32: Avvertenze Generali

    DIAMOND19CC ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 33: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE DIAMOND19CC è la versione wash del DIAMOND19, mantenendo lo zoom 6-66° e il fantastico range di colori ma senza il pixel control. Quando il budget non consente il DIAMOND19, lo show può essere ancora fantastico con il DIAMON- D19CC 1.2 SPECIFICHE TECNICHE...
  • Page 34 DIAMOND19CC ELETTRONICA • Dimmer: 0~100% lineare, Elettronico • Strobo/Shutter: 1-25 Hz, elettronico • Batteria di backup: Batteria tampone per l’accesso al menu anche senza alimentazione • Temperatura d’esercizio: -10° ~ +45° • Flicker: Flicker free ALIMENTAZIONE • Power Supply: 100-240V – 50/60Hz •...

  • Page 35: Elementi Di Comando E Di Collegamento

    DIAMOND19CC 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO 1. TESTA MOBILE 2. BRACCIO GIREVOLE 3. MANIGLIA PER TRASPORTO 4. INDICATORE LED "WDMX" 5. MICROFONO 6. PANNELLO DI CONTROLLO con display LCD e 5 pulsanti per l'accesso e gestione delle diverse funzioni.

  • Page 36: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il DIAMOND19CC può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può es- sere montata anche a testa in giù, su una traversa (fig.3). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 37: Funzioni E Impostazioni

    Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il DIAMOND19CC dispone di un display LCD e di 5 pulsanti per l’accesso alle funzioni del pannello di con- trollo e la loro gestione (fig.4).

  • Page 38: Struttura Menu

    DIAMOND19CC 3.3 STRUTTURA MENU MENU ð ð Connect DMX Address Value (1-512) ð Wireless DMX Value (1-512) ð ð Light Max Temperature Value (60°-130° C) ð ð Lamp Adjust Control Value (000-255) ð Value (000-255) ð Pan Fine Value (000-255) ð...
  • Page 39 DIAMOND19CC Fixture Model Software Ver. ð ð Reset Pan & Tilt Others ð ð Movement Pan Reverse ON/OFF ð Tilt Reverse ON/OFF ð Pan Degree 540/630 ð Encoders ON/OFF ð Pan/Tilt Mode Standard/Smooth ð ð UI Set Mic Sens. Value (00-99%) ð...

  • Page 40: Modalità Slave Receive

    Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.5. Servirsi dei connettori DMX del DIAMOND19CC e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 18.

  • Page 41: Operazioni In Modalità Automatica

    DIAMOND19CC 3.5 OPERAZIONI IN MODALITÀ AUTOMATICA L’unità può svolgere il suo programma Show autonomamente. Prima di inviare un programma automatico in esecuzione è necessario impostare l’unità come Master/Alone: • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Program, quindi premere il tasto ENTER per accedere al menu successivo Play.

  • Page 42: Modalità Scenes Records

    • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. 3.6 MODALITÀ SCENES RECORD DIAMOND19CC è dotato di un registratore DMX integrato attraverso il quale è possibile trasmettere, dal vostro Controller DMX al dispositivo, le scene programmate. Procedere come segue per memorizzare la sequenza di scene da mandare in esecuzione.

  • Page 43: Collegamento

    • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. 3.11 CONFIGURAZIONI CANALI DMX DIAMOND19CC dispone di 4 configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto ENTER per accedere al menu principale.
  • Page 44 DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sul DIAMOND19CC l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.

  • Page 45: Collegamenti Della Linea Dmx

    DIAMOND19CC 3.13 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 46: Canali Dmx

    DIAMOND19CC 3.15 CANALI DMX STAND EXT-1 BAS-8 BAS-16 FUNCTION Value 15 Ch 26 Ch 14 Ch 16 Ch 0~100% 000 - 255 PAN FINE 0~100% 000 - 255 TILT 0~100% 000 - 255 TILT FINE 0~100% 000 - 255 MOVEMENT SPEED...
  • Page 47 DIAMOND19CC STAND EXT-1 BAS-8 BAS-16 FUNCTION Value 15 Ch 26 Ch 14 Ch 16 Ch No function (shutter open) 096 - 127 Pulse-effect in sequences 128 - 159 No function (shutter open) 160 - 191 Random strobe effect slow to fast...
  • Page 48 DIAMOND19CC STAND EXT-1 BAS-8 BAS-16 FUNCTION Value 15 Ch 26 Ch 14 Ch 16 Ch Green 002 - 002 Blue 003 - 003 White 004 - 004 Red=0, Green->up, Blue=full, White=0 005 - 046 Red=0, Green=full, Blue->down, White=0 047 - 088 Red->up, Green=full, Blue=0, White=0...
  • Page 49 DIAMOND19CC STAND EXT-1 BAS-8 BAS-16 FUNCTION Value 15 Ch 26 Ch 14 Ch 16 Ch Pan&Tilt Reset 016 - 023 024 - 047 Other Reset 048 - 055 Display Off 056 - 063 Display On 064 - 071 072 - 079...

  • Page 50: Impostazione Controllo Wireless

    DIAMOND19CC 3.16 IMPOSTAZIONE CONTROLLO WIRELESS Per abilitare la modalità di controllo wireless procedere nel seguente modo: • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Connect, quindi premere il tasto ENTER per accedere al menu successivo.

  • Page 51: Impostazioni Display

    - Brand Show - Visualizzazione del brand. Questa funzione permette di scegliere se visualizzare o meno il brand “PROLIGHTS” sul display. Selezionare ON per attivare la funzione oppure OFF per disattivar- - Key lock - Blocco tasti. Con questa funzione è possibile bloccare i tasti del pannello di controllo, per evitare, ad esempio, manomissioni delle impostazioni.

  • Page 52: Reset Delle Funzioni

    • Premere il tasto ENTER per confermare la scelta ed attendere il ripristino della funzione selezionata. 3.22 FUNZIONI SPECIALI Per DIAMOND19CC è possibile accedere alle seguenti funzioni speciali: No Signal Selezionare questa funzione per impostare la modalità di funzionamento preferita da attivare nel caso in cui nell’unità...
  • Page 53 • Premere il tasto LEFT più volte per uscire dal menu e per salvare le modifiche apportate. Fixture ID e RDM DIAMOND19CC possiede la funzione di RDM (Remote Device Management) che rende possibile il con- trollo remoto di dispositivi connessi via DMX. Con questa funzione è possibile richiamare i vari sottomenu dell’unità.
  • Page 54 DIAMOND19CC tipo di parametri RDM dipendono dal controller (non incluso) utilizzato. • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set, quindi premere il tasto ENTER per accedere al menu successivo.

  • Page 55: Manutenzione

    DIAMOND19CC - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 56: Risoluzione Dei Problemi

    DIAMOND19CC 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...
