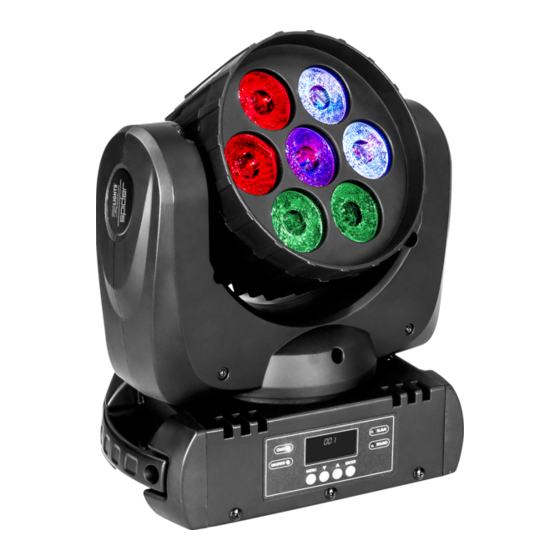

ProLights spider User Manual

Super-fast beam washer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SPIDER
SUPER-FAST BEAM WASHER
Manuale Utente
User Manual
IT
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the spider and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights spider

Summary of Contents for ProLights spider

  • Page 1 SPIDER SUPER-FAST BEAM WASHER Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 17 Calibrazione 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia • SPIDER Contenuto dell'imballo: • Cavo di sicurezza • Staffa di fissaggio • Manuale utente...

  • Page 4: Sicurezza

    SPIDER ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    SPIDER INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE SPIDER è il beam-wash super-veloce della gamma Prolights, dal design compatto ed ultra-leggero (5kg) in grado di eseguire movimenti PAN/TILT a velocità istantanea con un fascio di 10° super-concentrato. SPIDER rappresenta l’ultima innovazione nel campo dei proiettori per la generazione di effetti nell’aria, risultando essere uno strumento dal concept speciale grazie all’innovativo design ottico e la gestione dei...
  • Page 7 SPIDER • Escursione: Pan = 600° Tilt = 270° • Risoluzione Pan/Tilt: 8-bit o 16-bit • Pan = 2,35° Pan Fine = 0,01° Tilt = 1,05° Tilt Fine = 0,005° • Sospensione e fissaggio: qualsiasi posizione per mezzo di supporti omega (inclusi) con sistema di ag- gancio “quick lock”...

  • Page 8: Elementi Di Comando E Di Collegamento

    SPIDER 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Fig.2 Vista A 8 9 10 11 Vista B...
  • Page 9 SPIDER 1. TESTA MOBILE 12. LED SOUND 2. BRACCIO GIREVOLE 13. POWER IN ( PowerCON IN): per il collegamento 3. MANIGLIA PER TRASPORTO ad una presa di rete (100-240V~/50-60Hz) 4. LED DMX tramite il cavo rete in dotazione. 5. DISPLAY LCD 14.

  • Page 10: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Lo SPIDER può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.3). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 11: Funzioni E Impostazioni

    è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il proiettore SPIDER dispone di un display LCD e di 4 pulsanti per l’accesso alle funzioni del pannello di controllo e la loro gestione (fig.4).

  • Page 12: Struttura Menu

    SPIDER 3.3 STRUTTURA MENU DMX ADDRESS 9 CH 12 CH CHANNEL MODE 14 CH 16 CH 28 CH Show 1 Show 2 SHOW MODE Show 3 Show 4 Mode 1 Mode 2 DIMMER CURVE Mode 3 Mode 4 Slave 1...

  • Page 13: Funzionamento In Modalità Automatica

    SPIDER 000 - 255 Tilt 000 - 255 Red 1 - 4 000 - 255 Green 1 - 4 000 - 255 MANU TEST Blue 1 - 4 000 - 255 White 1 - 4 000 - 255 Dimmer 000 - 255...

  • Page 14: Modalità Master/Slave

    3.9 CONFIGURAZIONE CANALI DMX Lo SPIDER dispone di diverse configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [CHANNEL MODE], quindi premere il tasto ENTER per confermare la scelta.

  • Page 15: Collegamenti Della Linea Dmx

    SPIDER DMX Address: 33 DMX Address: 47 DMX Address: 61 DMX Address: 75 ... . DMX512 Controller Esempio di configurazione a 14 canali DMX (CH14) Fig.5 3.11 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è...

  • Page 16: Costruzione Del Terminatore Dmx

    SPIDER 3.7 COSTRUZIONE DEL TERMINATORE DMX La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la fine della linea stessa venga riflesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al segnale originale e la sua cancellazione.

  • Page 17: Tabella Canali Dmx

    SPIDER 3.13 TABELLA CANALI DMX 9 CH 12 CH CH Function in 9 CH mode Value CH Function in 12 CH mode Value ELECTRONIC SHUTTER EFFECT 0° - 540° 000 - 255 Shutter closed 000 - 019 Shutter open 020 - 049...
  • Page 18 SPIDER CH Function in 12 CH mode Value CH Function in 12 CH mode Value Smooth dimming, speed of changes Medium 240 - 244 Slow 245 - 249 restricted slightly 120 - 124 Illuminate display 125 - 249 Open 250 - 255...
  • Page 19 SPIDER 16 CH CH Function in 14 CH mode Value CH Function in 16 CH mode Value Macro 11 216 - 235 Macro 12 236 - 255 0° - 540° 000 - 255 PAN/TILT MACRO SPEED PAN FINE Fast - Slow...
  • Page 20 SPIDER 28 CH CH Function in 16 CH mode Value CH Function in 28 CH mode Value Open 182 - 189 0° - 540° 000 - 255 Fast open - slow close 190 - 231 Open 232 - 239 PAN FINE...
  • Page 21 SPIDER CH Function in 28 CH mode Value CH Function in 28 CH mode Value COLOR Open 182 - 189 Normal 000 - 007 Fast open - slow close 190 - 231 Color 1-32 008 - 119 Open 232 - 239...

  • Page 22: Impostazione Del Proiettore

    SPIDER 3.14 IMPOSTAZIONI DEL PROIETTORE Per lo SPIDER è possibile modificare i parametri relativi al dispositivo: Impostazione funzioni proiettore • Dal menu iniziale, premere il tasto MENU, selezionare l’opzione proposta con il tasto UP/DOWN e premere il tasto ENTER per confermare l’impostazione.

  • Page 23: Modalità Manuale

    SPIDER 3.16 MODALITÀ MANUALE Per lo SPIDER è possibile modificare i parametri relativi al dispositivo: Impostazione manuale • Dal menu iniziale, premere il tasto MENU fino a quando sul display non appare [MANUAL TEST], quindi premere il tasto ENTER • Selezionare con il tasto UP/DOWN la funzione da regolare tra: [PAN], [TILT], [RED1/2/3/4], [GREEN1/2/3/4], [BLUE1/2/3/4], [WHITE1/2/3/4], [DIMMER] e [STROBE] quindi premere il tasto ENTER per confermare la scelta.

  • Page 24: Manutenzione

    SPIDER - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 25: Risoluzione Dei Problemi

    SPIDER 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...
  • Page 26 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 27 3. 15 Information 3. 16 Manual mode 3. 17 Service function 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty • SPIDER Packing content • Safety cable • Mount bracket • User manual...

  • Page 28: Safety

    SPIDER WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 29: General Information

    SPIDER GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 30: Introduction

    PAN/TILT movements at stunning speed and a 10° highly concentrated beam. SPIDER represents latest innovation in the field of projectors for generation of effects in the air, unveiling a special concept mixing innovative optical design and 3-step motors for movement.
  • Page 31 SPIDER • Pan = 2,35° Pan Fine = 0,01° Tilt = 1,05° Tilt Fine = 0,005° • Suspension and fixing: any possible working position through “quick lock” omega brackets (included) Power supply • Power supply: 100-240V 50/60Hz • Connections: PowerCON IN/OUT • Power output allowing up to 16 units to be connected on a single power line (at 230V)

  • Page 32: Operating Elements And Connections

    SPIDER 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.2 View A 8 9 10 11 View B...
  • Page 33 SPIDER 1. MOVING HEAD 12. LED SOUND 2. ROTARY ARM 13. POWER IN for connection to a socket 3. HANDLE (100-240V~/50-60Hz) via the supplied mains 4. LED DMX cable. 5. LCD DISPLAY 14. POWER OUT Connect to supply power to the 6.

  • Page 34: Installation

    2.1 MOUNTING The SPIDER may be set up on a solid and even surface. By means of the fixing facilities of the baseplate, the unit can also be mounted upside down to a cross arm (fig.3). For fixing, stable mounting clips are required.

  • Page 35: Functions And Settings

    Connect the supplied main cable to a socket (100-240V~/50-60Hz). The unit will run built-in program to reset all motors to their home position. Shortly after that the SPIDER is ready for operation. To switch off, disconnect the mains plug from the socket. For a more convenient operation it is recommended to con- nect the unit to a socket which can be switched on and off via light switch.

  • Page 36: Menu Structure

    SPIDER 3.3 MENU STRUCTURE DMX ADDRESS 9 CH 12 CH CHANNEL MODE 14 CH 16 CH 28 CH Show 1 Show 2 SHOW MODE Show 3 Show 4 Mode 1 Mode 2 DIMMER CURVE Mode 3 Mode 4 Slave 1...

  • Page 37: Operation In Automatic Mode

    SPIDER 000 - 255 Tilt 000 - 255 Red 1 - 4 000 - 255 Green 1 - 4 000 - 255 MANU TEST Blue 1 - 4 000 - 255 White 1 - 4 000 - 255 Dimmer 000 - 255...

  • Page 38: Master/Slave Mode

    • After the setting value is automatically saved. To able to operate the SPIDER with a light controller, adjust the DMX start address for the first a DMX chan- nel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the SPIDER.

  • Page 39: Connection Of The Dmx Line

    SPIDER DMX Address: 33 DMX Address: 47 DMX Address: 61 DMX Address: 75 ... . DMX512 Controller Example 14 DMX channels configuration Fig.5 3.11 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity.

  • Page 40: Construction Of The Dmx Termination

    SPIDER 3.12 CONSTRUCTION OF THE DMX TERMINATION The termination avoids the risk of DMX 512 signals being reflected back along the cable when they reach- es the end of the line: under certain conditions and with certain cable lengths, this could cause them to cancel the original signals.

  • Page 41: Dmx Control

    SPIDER 3.13 DMX CONTROL 9 CH 12 CH CH Function in 9 CH mode Value CH Function in 12 CH mode Value ELECTRONIC SHUTTER EFFECT 0° - 540° 000 - 255 Shutter closed 000 - 019 Shutter open 020 - 049...
  • Page 42 SPIDER CH Function in 12 CH mode Value CH Function in 12 CH mode Value Smooth dimming, speed of changes Medium 240 - 244 Slow 245 - 249 restricted slightly 120 - 124 Illuminate display 125 - 249 Open 250 - 255...
  • Page 43 SPIDER 16 CH CH Function in 14 CH mode Value CH Function in 16 CH mode Value Macro 11 216 - 235 Macro 12 236 - 255 0° - 540° 000 - 255 PAN/TILT MACRO SPEED PAN FINE Fast - Slow...
  • Page 44 SPIDER 28 CH CH Function in 16 CH mode Value CH Function in 28 CH mode Value Open 182 - 189 0° - 540° 000 - 255 Fast open - slow close 190 - 231 Open 232 - 239 PAN FINE...
  • Page 45 SPIDER CH Function in 28 CH mode Value CH Function in 28 CH mode Value COLOR Open 182 - 189 Normal 000 - 007 Fast open - slow close 190 - 231 Color 1-32 008 - 119 Open 232 - 239...

  • Page 46: Fixture Settings

    SPIDER 3.14 FIXTURE SETTINGS It is possible to change the parameter value in the following way: Setting projector functions • Press the button MENU, set the desired parameter using UP/DOWN and press the button ENTER to confirm the setting. - [DIMMER CURVE] - Adjusting the dimmer. Enter in [DIMMER CURVE] to select specific dimming curve.

  • Page 47: Manual Mode

    SPIDER 3.16 MANUAL MODE It is possible to change the parameter value in the following way: Manual control • Press the button MENU so many times until the display shows [MANUAL TEST], then press the button ENTER. • Press the button UP/DOWN to select the function to be adjusted between: [PAN], [TILT], [RED1/2/3/4], [GREEN1/2/3/4], [BLUE1/2/3/4], [WHITE1/2/3/4], [DIMMER] and [STROBE], then press ENTER button to confirm the choice.

  • Page 48: Maintenance

    SPIDER - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 49: Troubleshooting

    SPIDER 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 51 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 56 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
