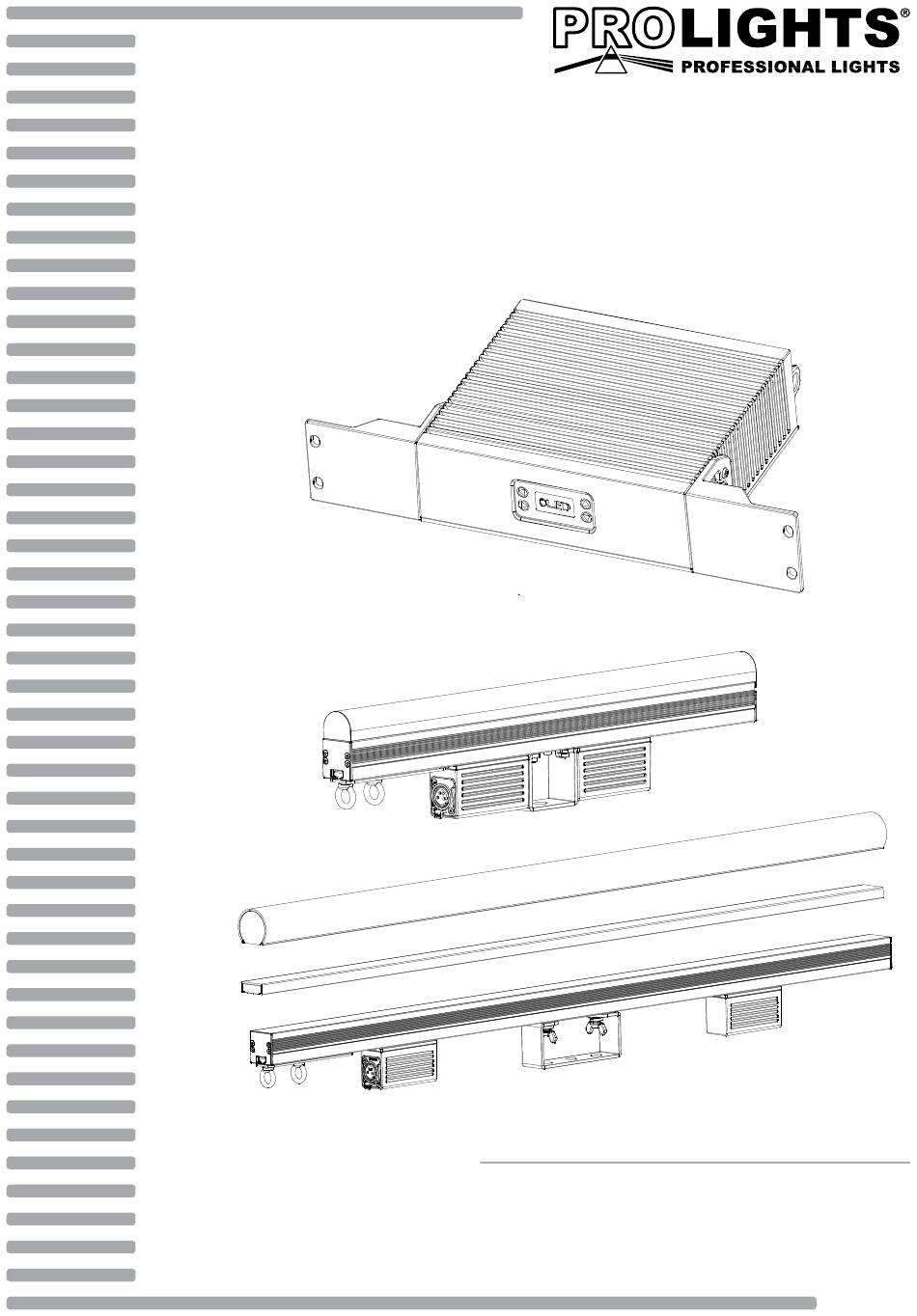

  • Page 1 DIGIDRIVERIP DIGISTRIPIP50 DIGISTRIPIP100 MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    DIGIDRIVERIP - DIGISTRIPIP50 - DIGISTRIPIP100 INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione 1 Descrizione e specifiche tecniche 1. 1 DIGIDRIVERIP 1. 2 DIGISTRIPIP100 1. 3 DIGISTRIPIP50 1. 4 Elementi di comando e collegamenti 2 Installazione 2. 1 Montaggio 2.

  • Page 4: Avvertenze Generali

    DIGIDRIVERIP - DIGISTRIPIP50 - DIGISTRIPIP100 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Descrizione E Specifiche Tecniche

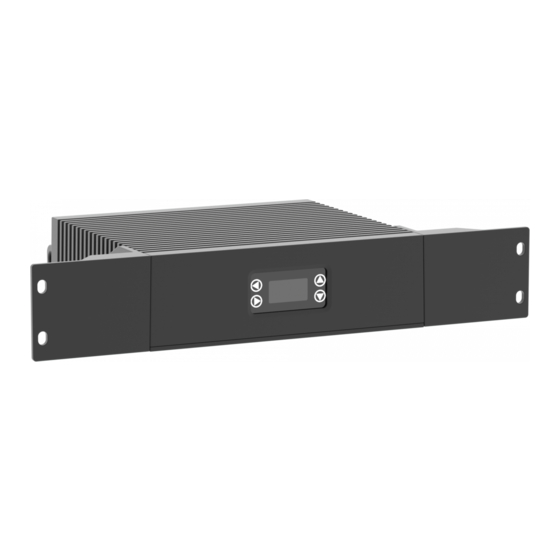

    - 1 - DESCRIZIONE E SPECIFICHE TECNICHE 1.1 DIGIDRIVERIP DIGIDRIVERIP è un’alimentatore e processore del DIGISTRIPIP. Ha 2 uscite e può controllare fino a 20 DIGI- STRIPIP100 o 40 DIGISTRIPIP50, ognuno con la possibilità di controllare fino a 3600 pixels in una unità rack, disponendo di 20 universi DMX e 546 W di alimentazione.

  • Page 6: Digistripip100

    L’unità di controllo esterna DIGIDRIVERIP è compatibile con i protocolli Art-Net e Kling-Net e trasmette sia segnale che alimentazione attraverso un cavo a 4 poli che offre una maggiore stabilità e connessione in catena (10 DIGISTRIPIP100 per porta fino a 20 DIGISTRIPIP100 in totale).

  • Page 7: Digistripip50

    L’unità di controllo esterna DIGIDRIVERIP è compatibile con i protocolli Art-Net e Kling-Net e trasmette sia segnale che alimentazione attraverso un cavo a 4 poli che offre una maggiore stabilità e connessione in catena (20 DIGISTRIP50 per porta fino a 40 DIGISTRIPIP50 in totale).

  • Page 8: Elementi Di Comando E Collegamenti

    DIGIDRIVERIP - DIGISTRIPIP50 - DIGISTRIPIP100 1.4 ELEMENTI DI COMANDO E COLLEGAMENTI Fig.4 1. FORI DI FISSAGGIO per il montaggio rack. per l'alimentazione all'unità successiva. 2. PANNELLO DI CONTROLLO con display e 4 6. DMX OUT (XLR a 4 poli): 1= massa,2 = DMX -, pulsanti per accesso e gestione delle diverse 3 = DMX +, 4 N/C.

  • Page 9: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO L‘ unità di gestione e alimentazione DIGIDRIVERIP deve essere collocata in modo stabile su una superficie piana non infiammabile, oppure può essere montata in un rack da 19” per mezzo delle viti che devono essere inserite negli appositi fori presenti sul corpo del dispositivo, come mostrato in figura 7.

  • Page 10: Impostazione Base

    DIGIDRIVERIP - DIGISTRIPIP50 - DIGISTRIPIP100 3.2 IMPOSTAZIONE BASE Il DIGIDRIVERIP dispone di un display OLED e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.9). MENU DOWN ENTER Per scorrere il menu Per scorrere attraverso le Per scorrere attraverso le...

  • Page 11: Struttura Menu

    DIGIDRIVERIP - DIGISTRIPIP50 - DIGISTRIPIP100 3.3 STRUTTURA MENU Main Level Remark ð Auto Address No - Yes Viem Linked Fixtures ð Port A 1.P100X IP 2.P100X IP …… Port B 1.P100X IP 2.P100X IP …… Led Output Default: Off Green ð...

  • Page 12: Schema Di Collegamento

    DIGIDRIVERIP - DIGISTRIPIP50 - DIGISTRIPIP100 - 4 - SCHEMA DI COLLEGAMENTO 100cm Green Blue Black Male connector Female connector 1-Red 2-Green 3-Blue 4-Black...

  • Page 13: Manutenzione

    DIGIDRIVERIP - DIGISTRIPIP50 - DIGISTRIPIP100 5 - MANUTENZIONE 5.1 MANUTENZIONE E PULIZIA DEL SISTEMA • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e non devono essere corrose.
  • Page 14 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 15 DIGIDRIVERIP - DIGISTRIPIP50 - DIGISTRIPIP100 TABLE OF CONTENTS Safety General instructions Warnings and installation precautions 1 Description and Technical specifications 1. 1 DIGIDRIVERIP 1. 2 DIGISTRIPIP100 1. 3 DIGISTRIPIP50 1. 3 Operating elements and connections 2 Installation 2. 1 Mounting 2.

  • Page 16: General Instructions

    DIGIDRIVERIP - DIGISTRIPIP50 - DIGISTRIPIP100 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit.

  • Page 17: Description And Technical Specifications

    20 DIGISTRIPIP100 and 40 DIGISTRIPIP50 each offering the control of up to 3600 pixels in a one rack unit, offering 20 DMX universes and 546 W of power in out. DIGIDRIVERIP can not control DIGISTRIP, DIGITUBE and DIGITILE. DIGIDRIVERIP is compatible with Art-Net, Kling-Net and sACN protocols and runs signal and power over a 4 pole XLR cable that allow wiring of units in a chain.

  • Page 18: Digistripip100

    The exter- nal control unit DIGIDRIVERIP is compatible with Art-Net and Kling-Net protocol, and runs both signal and power over a 4 poles cable that provides greater stability and connection in daisy chain (10 DIGISTRIP for each port up to 20 DIGISTRIPIP100 totaly).

  • Page 19: Digistripip50

    The exter- nal control unit DIGIDRIVERIP is compatible with Art-Net and Kling-Net protocol, and runs both signal and power over a 4 poles cable that provides greater stability and connection in daisy chain (20 DIGISTRIP for each port up to 40 DIGISTRIPIP50 totaly).

  • Page 20: Operating Elements And Connections

    DIGIDRIVERIP - DIGISTRIPIP50 - DIGISTRIPIP100 1.4 OPERATING ELEMENTS AND CONNECTIONS Fig.4 1. MOUNTING HOLES for fixing the rack. 5. POWER OUT (PowerCON OUT): power output 2. CONTROL PANEL with display and 4 buttons for connection of multiple units in series.

  • Page 21: Installation

    - 2 - INSTALLATION 2.1 MOUNTING The management and power unit DIGIDRIVERIP should be placed on a non-flammable flat surface in any orientation or fixed by four screws in a 19” rack. There are four mounting holes on the housing as shown in figure 7.

  • Page 22: Basic Setup

    DIGIDRIVERIP - DIGISTRIPIP50 - DIGISTRIPIP100 3.2 BASIC SETUP The DIGIDRIVERIP has an OLED display and 4 buttons for access to the functions of the control panel (fig.9). MENU DOWN ENTER Used to scroll down the Scrolls up the list of options or...

  • Page 23: Menu Structure

    DIGIDRIVERIP - DIGISTRIPIP50 - DIGISTRIPIP100 3.3 MENU STRUCTURE Main Level Remark ð Auto Address No - Yes Viem Linked Fixtures ð Port A 1.P100X IP 2.P100X IP …… Port B 1.P100X IP 2.P100X IP …… Led Output Default: Off Green ð...

  • Page 24: Connection Diagram

    DIGIDRIVERIP - DIGISTRIPIP50 - DIGISTRIPIP100 - 4 - CONNECTION DIAGRAM 100cm Green Blue Black Male connector Female connector 1-Red 2-Green 3-Blue 4-Black...

  • Page 25: Maintenance

    DIGIDRIVERIP - DIGISTRIPIP50 - DIGISTRIPIP100 - 5 - MAINTENANCE 5.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.
  • Page 28 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2015- Certified Company...
