Connecter un mélangeur ATEM
L'ATEM Microphone Converter prend en charge l'audio numérique avec le protocole MADI
(Multichannel Audio Digital Interface). Ce dernier est très populaire parmi les fabricants
d'équipements audio professionnels, les diffuseurs et pour les studios d'enregistrements haut de
gamme. Les ports MADI comprennent des connecteurs BNC solides et transmettent les données
audio sur des câbles coaxiaux 75 ohm d'une longueur maximale de 100 mètres.

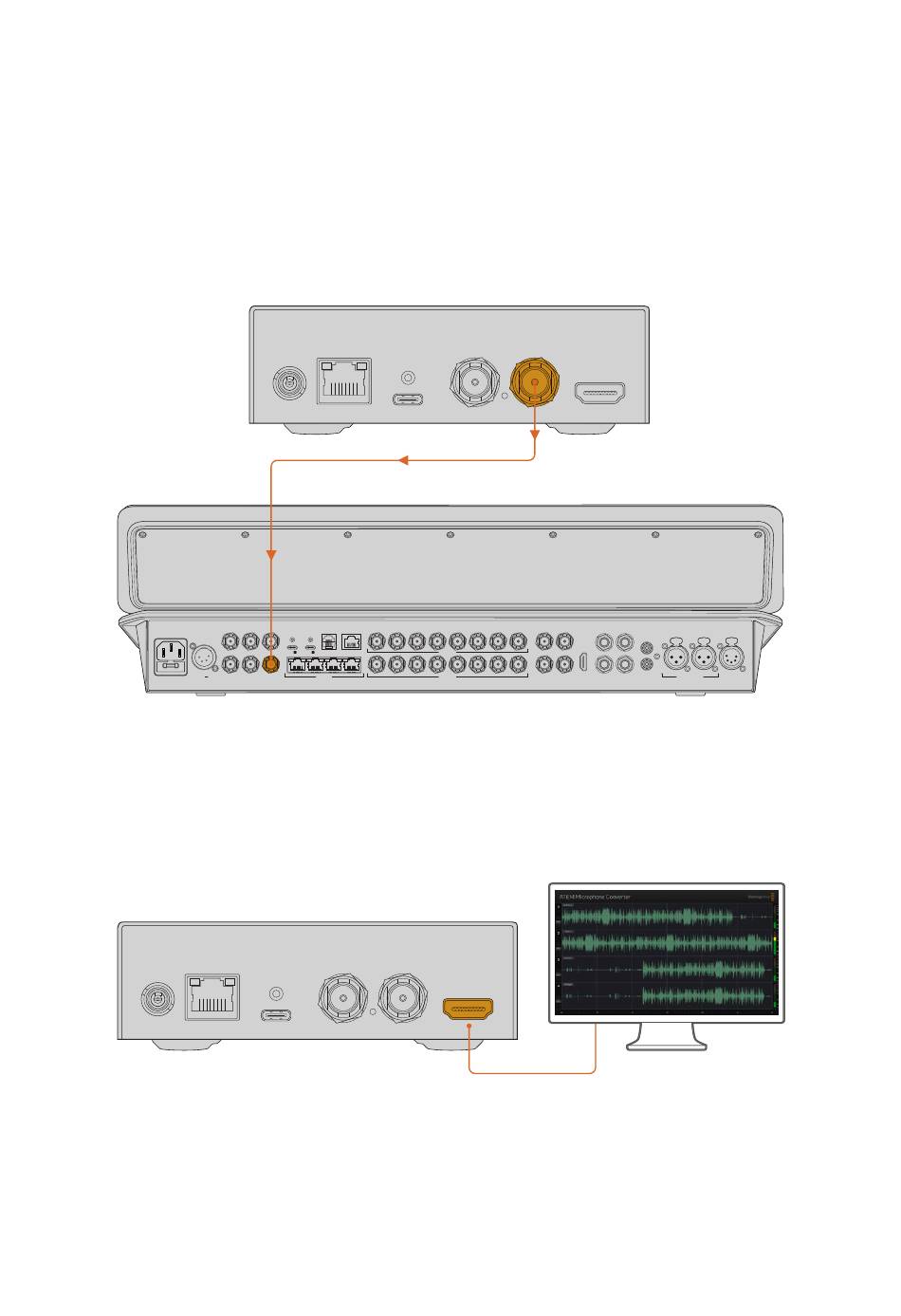

Connectez la sortie MADI BNC de votre convertisseur à l'entrée MADI de votre mélangeur ATEM.
Les modèles de mélangeurs ATEM prenant en charge le MADI incluent l'ATEM 4 M/E Constellation
HD, l'ATEM Constellation 8K et l'ATEM Television Studio HD8 ISO.
REF OUT TIMECODE OUT MADI OUT
USE ONLY WITH A 250V FUSE
12-30V 6A REF IN TIMECODE IN MADI IN
Vous trouverez davantage d'informations sur le contrôle des niveaux audio et l'amélioration de la
qualité audio dans le manuel de votre mélangeur ATEM.

Connecter un moniteur

Connectez une télévision ou un moniteur HDMI à la sortie HDMI du convertisseur.
Cette sortie vidéo vous permet de voir les niveaux de chaque canal, en plus d'une forme d'onde
actualisée toutes les 60 secondes indiquant les crêtes. Vous pouvez vérifier visuellement si
l'alimentation fantôme est activée et si les entrées sont réglées sur le niveau audio micro ou ligne.
Pour en savoir plus sur la sortie de monitoring et les informations affichées, consultez la section
« Utiliser la sortie de monitoring » de ce manuel.
Sortie MADI à Entrée MADI
1 2 3 4 5
USB A B REMOTE TALKBACK SDI OUTPUTS
USB
1 2 3 4 5
ETHERNET SDI INPUTS
ATEM Television Studio HD8
6 7 8
L L
AUX 1 PROGRAM
6 7 8
R R
AUX 2 MULTIVIEW MULTIVIEW CONTROL OUT STUDIO OUT
Sortie Monitor
PUSH PUSH PUSH
L
R
CH 1 CH 2
STEREO IN ANALOG AUDIO IN TALKBACK
Mise en route 43
