Podłączanie do miksera ATEM
ATEM Microphone Converter obsługuje dźwięk cyfrowy za pomocą protokołu MADI, znanego
również pod nazwą Multichannel Audio Digital Interface. MADI jest popularny wśród większości
profesjonalnych producentów sprzętu audio, nadawców i wysokiej klasy studiów nagrań.
Porty MADI są wyposażone w solidne złącza BNC i przesyłają dane audio za pomocą kabli
koncentrycznych 75 omów o długości do 100 metrów.

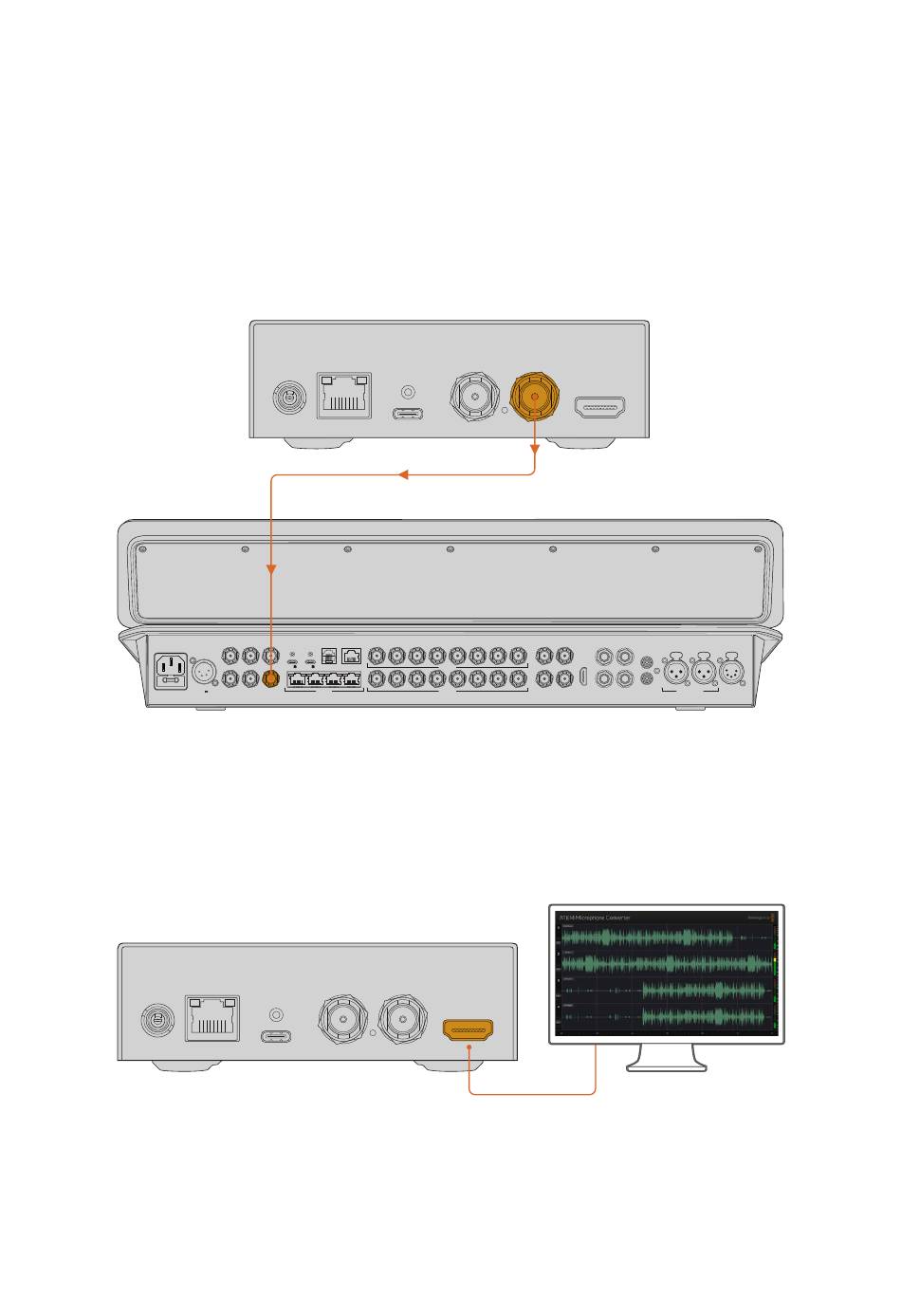

Podłącz wyjście MADI BNC konwertera do wejścia MADI w mikserze ATEM. Modele mikserów
ATEM obsługujące MADI to ATEM 4 M/E Constellation HD, ATEM Constellation 8K i ATEM
Television Studio HD8 ISO.
REF OUT TIMECODE OUT MADI OUT
USE ONLY WITH A 250V FUSE
12-30V 6A
REF IN TIMECODE IN MADI IN
Więcej informacji na temat sterowania poziomami audio i poprawy jakości dźwięku można
znaleźć w instrukcji obsługi miksera ATEM.
Podłączanie monitora
Podłącz telewizor lub monitor HDMI do wyjścia HDMI konwertera.
To wyjście wideo umożliwia podgląd poziomów każdego kanału oraz stale aktualizowany
kształt fali, pokazujący szczyty audio na przestrzeni 60 sekund. Pozwala również wizualnie
potwierdzić, że zasilanie fantomowe jest włączone i czy wejścia są ustawione na poziom
mikrofonowy lub liniowy.
Więcej szczegółów na temat wyjścia monitora oraz wszystkich wyświetlanych na nim informacji
znajdziesz w rozdziale „Korzystanie z wyjścia monitora".
