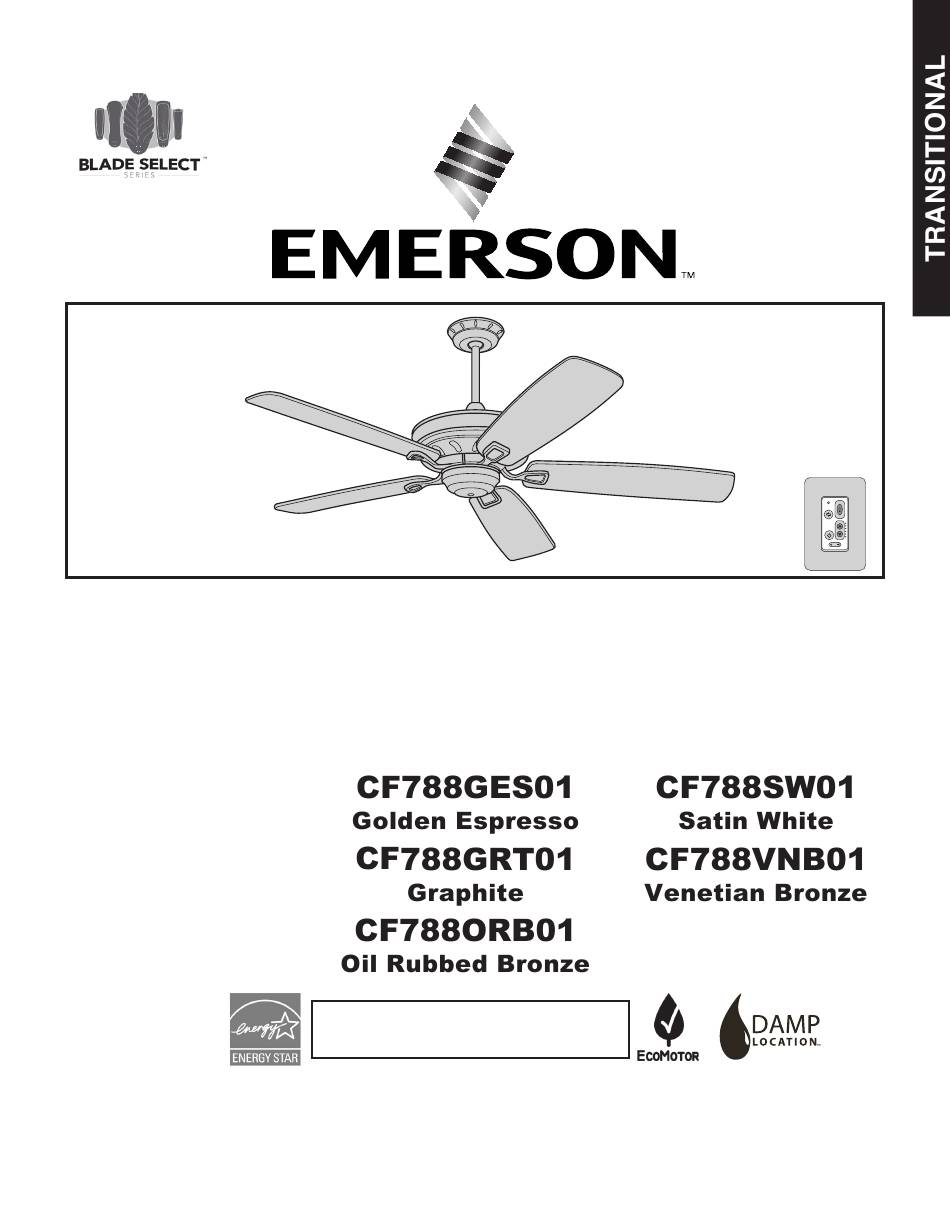

READ AND SAVE THESE INSTRUCTIONS
44", 54", 60" or 72"
Fan Blades Not Included
CARRERA GRANDE ECO
Damp Location Ceiling Fan
CF788AP01
Antique Pewter
CF788BS01
Brushed Steel
Questions, problems, missing parts: Before returning to the store
call Customer Service 8 a.m. - 6 p.m., Eastern, Monday-Friday
Part No. F40BP74270010
Revision: 200317
Owner's Manual
Model Numbers
17.2
Net Weight:
1-800-654-3545
www.emersonfans.com
Lbs.
™
• Español - página 33
• French - page 65
Form No. BP7427-10
ETL Model No.: CF788
