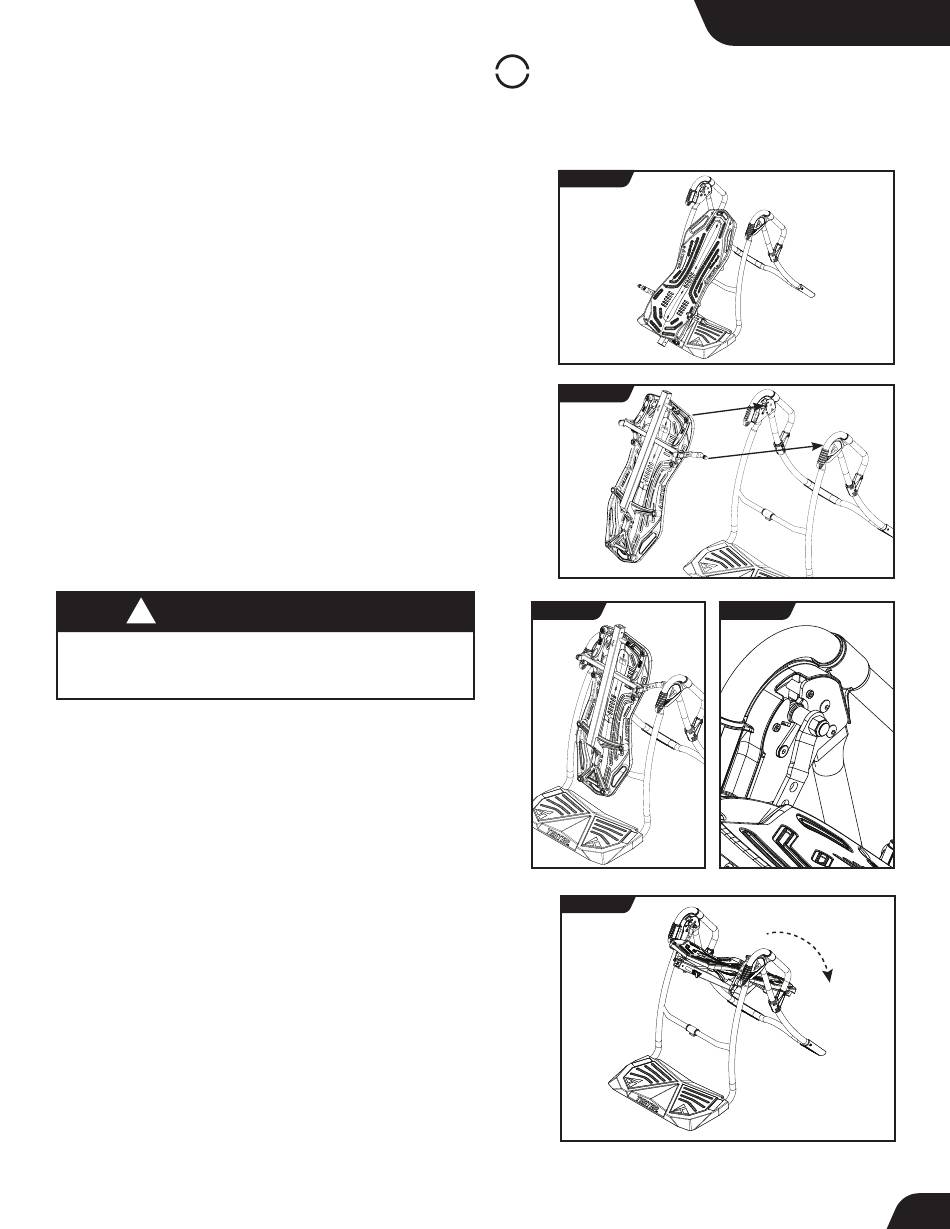

Montez le dossier de la table et le cadre en A
• Positionnez-vous en face du cadre en A, là où se situe la barre
transversale (Figure 15).
• Saisissez les deux charnières pivotantes, juste au-dessus du
dispositif de blocage à came, puis levez le dossier de la table.
Laissez pivoter le dossier de la table vers le sol, de sorte que
l'arrière du dossier de la table soit face à vous et le dessus du
dossier de la table soit face à la barre transversale (Figure 16).
• Faites descendre chaque pivot de charnière dans les plaques
de charnière du cadre en A, un côté à la fois (Figure 17).
Les crochets autobloquants s'ouvrent pour laisser l'axe de
pivotement s'insérer dans l'encoche de la plaque de charnière,
puis se referment automatiquement sur l'axe de pivotement.
CONSEIL : Il vous faudra peut-être exercer une légère pression
vers l'extérieur sur la plaque de charnière afin de faire glisser le
deuxième axe de pivotement pour la verrouiller en place.
• Assurez-vous que chaque axe de pivotement est bien posé à la
base de l'encoche des plaques de charnière et que les crochets
autobloquants sont fermés sur les deux pivots (Figures 18).
AVERTISSEMENT
!
La non-fermeture des crochets à verrouillage automatique
sur les deux pivots indique un montage incorrect qui, s'il n'est
pas corrigé, peut entraîner des blessures graves ou la mort!
• Faites pivoter le dossier de la table en position d'utilisation (Figure 19).
Assurez-vous qu'il pivote normalement. Voir l'illustration A à la page 12
pour vous assurer d'un bon montage.
ÉTAPE 4
FIGURE 15
FIGURE 16
FIGURE 17
FIGURE 19
Pour tous les modèles
AVANT
FIGURE 18
ARRIÈRE
9
