DE

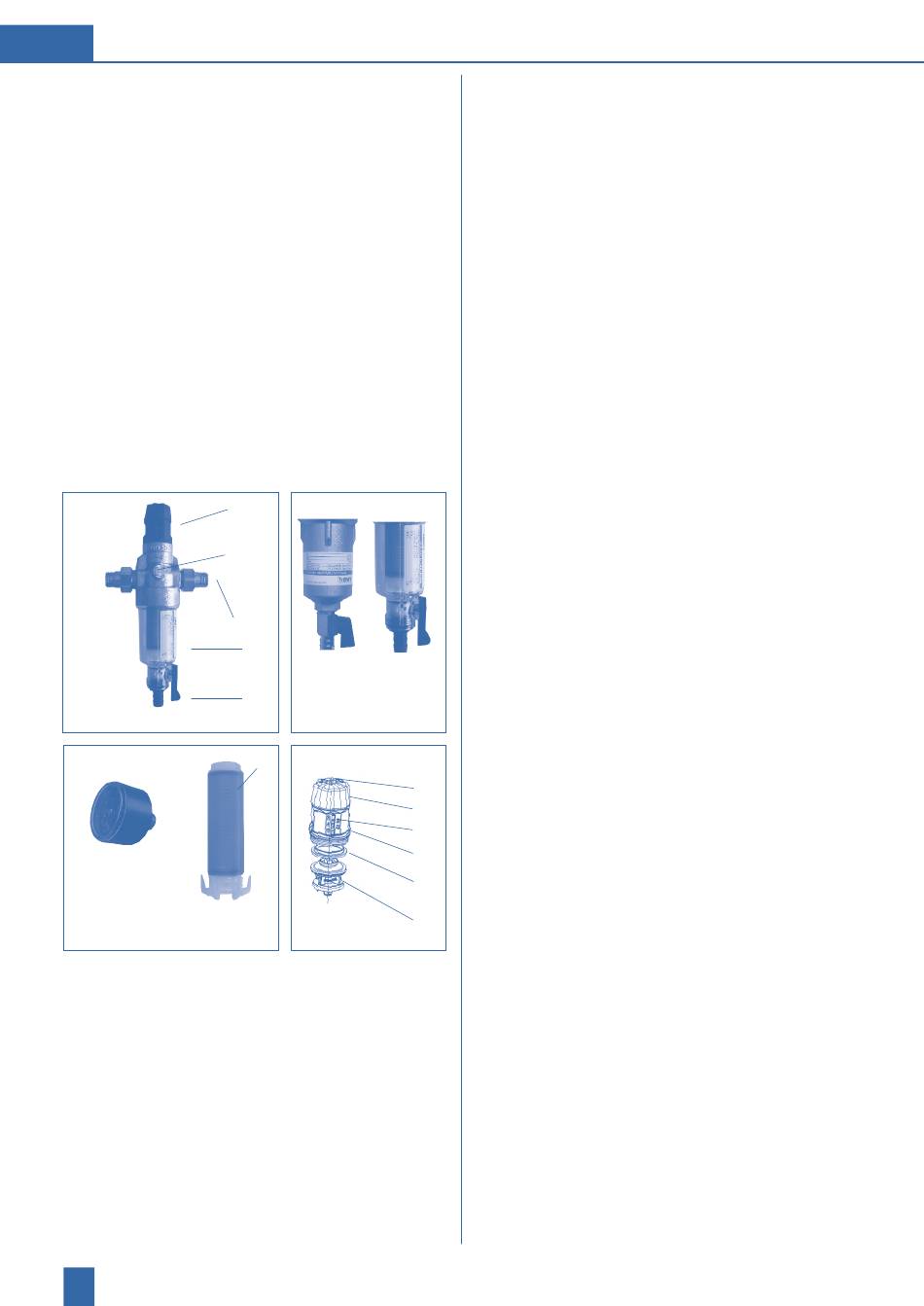

1. Lieferumfang

Protector mini HWS bestehend aus:
1. Kopfteil aus Messing mit Druckminderer
2. Anschlussverschraubungen und Dichtungen,
ausgenommen Art.-Nr. 810599
3. Unterteil aus Kunststoff, ausgenommen
Art.-Nr. 810560 (Unterteil aus Messing)
4. Filterelement aus Edelstahl
5. Ausspülventil
Druckminderer bestehend aus:
6. Feststellschraube
7. Drehknopf
8. Anzeige für Hinterdruckeinstellwert
9. Federhaube
10. Gleitring
11. Druckminderer-Einsatz
12. ¼" Stopfen zum Anschluss eines optionalen
Manometers
Filter HWS C/R
Zubehör:
Manometer
(Art.-Nr. 333800)
Ersatzfilterelement
(Art.-Nr. 072843)

2. Verwendungszweck

2.1 Filtration

Der Protector mini HWS ist zur Filtration von Trink-
und Brauchwasser bestimmt. Er schützt die Was-
serleitungen und die daran angeschlossenen was-
serführenden Systemteile vor Funktionsstörungen
und Korrosionsschäden durch Fremdpartikel wie
Rostteilchen, Späne, Sand, Hanf etc. Der Filter ist
nicht bei chemikalienbehandeltem Kreislaufwasser,
Prozesswasser und Kühlwasser für Durchlaufkühlun-
gen einsetzbar. Bei Wässern mit groben Schmutz-
partikeln ist ein Grobschmutzabscheider vorzu-
4
1
12
2
3
Unterteil Unterteil
5
Messing Kunststoff
H/R C/R
4
schalten. Für Öle, Fette, Lösungsmittel, Seifen und
sonstige schmierende Medien sind die Filter nicht
geeignet. Ebenso nicht zur Abscheidung wasser-
löslicher Stoffe.

2.2 Druckminderer

Der integrierte, dem Filter nachgeschaltete Druck-
minderer dient zur Druckreduzierung und Einre-
gulierung eines gewünschten Hinterdruckes, vor-
wiegend in der Hauswasserversorgungsanlage.
Er hält den einregulierten Hinterdruck annähernd
konstant, auch wenn der Vordruck zwischen z.B. 16
bar und dem eingestellten Hinterdruck, z.B. 3 bar,
schwankt. Ein gleichmäßiger und nicht zu hoher
Druck schont Armaturen und Geräte in der gesam-
ten Hauswasserinstallation, hilft bis zu 50 % Wasser
zu sparen und minimiert die Geräuschentwicklung.
Wir empfehlen den Einbau eines Druckminderers
ab 4 bar Vordruck.

3. Funktion

3.1 Filtration
Das Rohwasser strömt durch den Rohwasserein-
gang in den Filter und dort von aussen nach innen
durch das Filterelement zum Reinwasserausgang.
Dabei werden die Fremdpartikel größer der Fil-
terfeinheit an der Außenseite des Filtergewebes
zurückgehalten. Sauberes Wasser gelangt in das
Rohrleitungssystem. Wenn infolge der zunehmen-
den Verschmutzung des Filtergewebes der Was-
serdruck spürbar nachlässt, SPÄTESTENS JEDOCH
NACH 6 MONATEN, ist das Filterelement zu wech-
6
seln!
7
8
3.2 Druckminderer
9
Der Druckminderer arbeitet nach dem Prinzip des
10
entlasteten Einsitzventiles. Die Steuerung erfolgt
vom Hinterdruck ausgehend über eine großdimen-
11
sionierte Membrane und eine Druckfeder, deren
Spannung - und damit der Hinterdruck - mit dem
Drehknopf (7) verändert werden kann. Die Anzeige
(8) zeigt den jeweiligen Hinterdruckeinstellwert an.

4. Einbauvorbedingungen

Achtung: Die Einrichtung der Anlage muss ent-
sprechend der Einbau- und Bedienungsanleitung
lt. der AVB Wasser V, § 12.2. durch das Wasser-
versorgungsunternehmen oder eine in ein Instal-
lateurverzeichnis
ternehmens
erfolgen.
eines Wasserversorgungsun-
eingetragene Installationsfirma
