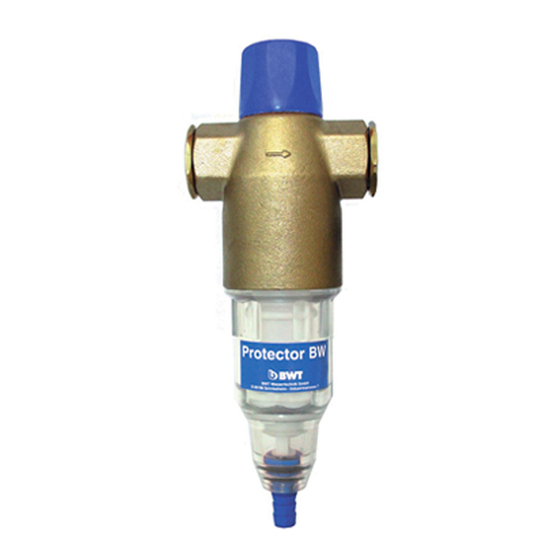

Backwashing filter, 3/4" + 1" dn 20 + 25
Table of Contents

Advertisement

Available languages

Available languages

Einbau- und Bedienungsanleitung
D
Installation and operating manual
GB
Protector BW
Rückspülfilter
Backwashing filter
3/4" + 1" (DN 20 + 25)
Änderungen vorbehalten!
Changes reserved!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Protector BW Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for BWT Protector BW Series

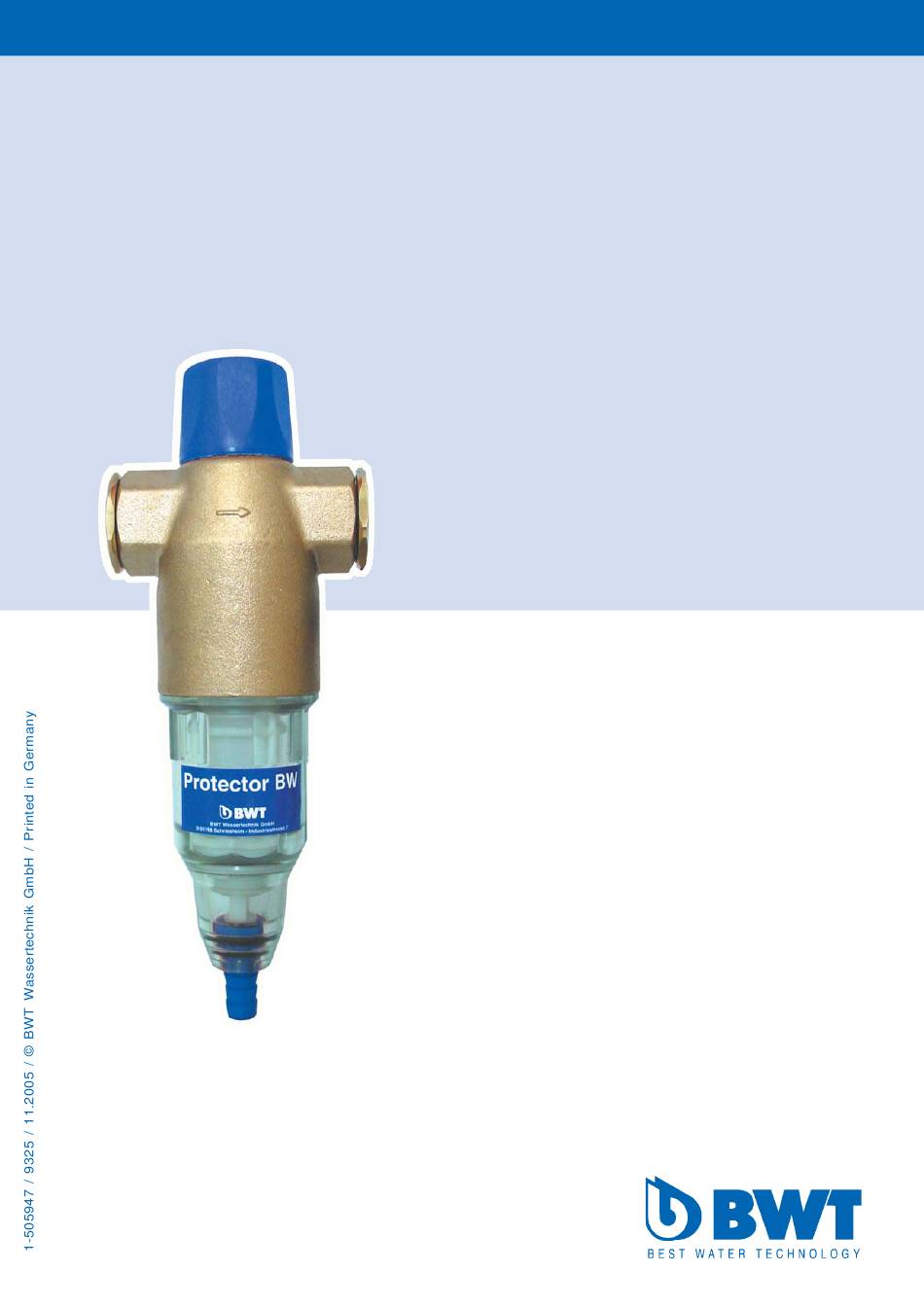

  • Page 1 Einbau- und Bedienungsanleitung Installation and operating manual Protector BW Rückspülfilter Backwashing filter 3/4" + 1" (DN 20 + 25) Änderungen vorbehalten! Changes reserved!
  • Page 2 Vielen Dank für das Vertrauen, das Seite 4 Sie uns durch den Kauf eines BWT- Gerätes entgegengebracht haben. Thank you very much for the confidence that you have shown in us by purchasing a BWT Page 8 appliance.
  • Page 3 0 0 0 Σ >20 mm...
  • Page 4: Einbau

    Lieferumfang Ein Kanalanschluss (Abfluss) mind. DN 40 sollte Protector BW bestehend aus: vorhanden sein. 1 Kopfteil aus Messing 2 Anschlussgewinde und Reduzierstücke Achtung: Der Einbauort muss frostsicher sein 3 Klarsichtzylinder mit Filterelement und störende Einflüsse vermeiden (z.B. Lösungs- 4 Schlauchanschluss für Spülwasser mitteldämpfe, Heizöl, Waschlaugen, Chemikalien 5 Drehknopf für Rückspülelement aller Art, UV-Einstrahlung und Wärmequellen über...
  • Page 5: Bedienung

    Bedienung Betreiberpflichten Eine Rückspülung muss 1 x pro Monat Sie haben ein langlebiges und servicefreundliches durchgeführt werden, um ein Festsetzen der Produkt gekauft. Jedoch benötigt jede technische Fremdpartikel auf dem Filtergewebe zu ver- Anlage regelmässige Servicearbeiten, um die ein- meiden (bei starker Verschmutzung eventu- wandfreie Funktion zu erhalten.
  • Page 6 Wartungsanleitung Trinkwasser ist ein Lebensmittel. Hygienische Sorgfalt bei der Durchführung der Arbeiten sollte daher selbstverständlich sein. Die Wartung muss durch Fachpersonal erfolgen (Installateur oder Werkskundendienst). Austausch der Verschleissteile Dichtelemente (A) alle 3 Jahre Filterelement (B) alle 6 Jahre Klarsichtzylinder (C) alle 15 Jahre Verschleissteile Dichtungs-Set...
  • Page 7: Technische Daten

    Technische Daten Protector BW " 1" Anschlussnennweite Schlauchanschluss, Durchmesser Durchflussleistung bei ∆p = 0,2 bar Durchlassweite, untere / obere µm 90 / 110 Nenndruck (PN) Wassertemperatur °C 5 - 30 Umgebungstemperatur max. °C 5 - 40 Baulänge Gesamthöhe Mindestmass Rohrmitte bis Boden Mindestmass Rohrmitte bis Wand Betriebsgewicht, ca.
  • Page 8: Installation

    Scope of supply Installation conditions Protector BW consisting of: Observe the local installation regulations, gen- 1 Top section in brass eral guidelines, general hygiene regulations and 2 Connection thread with reduction fittings the technical specifications. 3 Transparent cylinder with filter element 4 Hose connection for flushing water supply A connection to the sewage system (discharge) 5 Turning knob for the backwashing element...
  • Page 9: Operation

    Slowly open the stop valves before and after the sealed. domestic water station and deaerate the water pipe at the next outlet after the domestic water The plastic parts may only be cleaned with a station. soft, damp cloth. Do not use any solvents or detergents nor acid cleaners.
  • Page 10: Specifications

    Specifications Protector BW " 1" Nominal connection width Hose connection, diameter Flow rate at ∆p = 0,2 bar Lower/upper admission width µm 90 / 110 Nominal pressure (PN) Water temperature °C 5 - 30 Ambient temperature max. °C 5 - 40 Overall length Total height Minimum distance pipe centre to floor D...
  • Page 12 Fax +36/23/430-482 E-Mail: bwt@bwt.be Fax +34/93/4744730 Fax +44/1902/721333 E-Mail: bwtchrist@bwtchrist.hu E-Mail: cillit@cillit.com E-Mail: information@christwt.co.uk BWT Polska Sp. z o.o. BWT Ceská Republika s.r.o. ul. Polczy´ n ska 116 Komercni zóna Praha-Pruhonice PL-01-304 Warszawa Lipová 196 -Cestlice, 251 01 Ricany Tel. +48/22/6652609 Tel.
