INSTALLATION AND
OPERATION MANUAL
AQA drink
DE
EN
20
CAS

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AQA drink PRO 20 CAS and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BWT AQA drink PRO 20 CAS

Summary of Contents for BWT AQA drink PRO 20 CAS

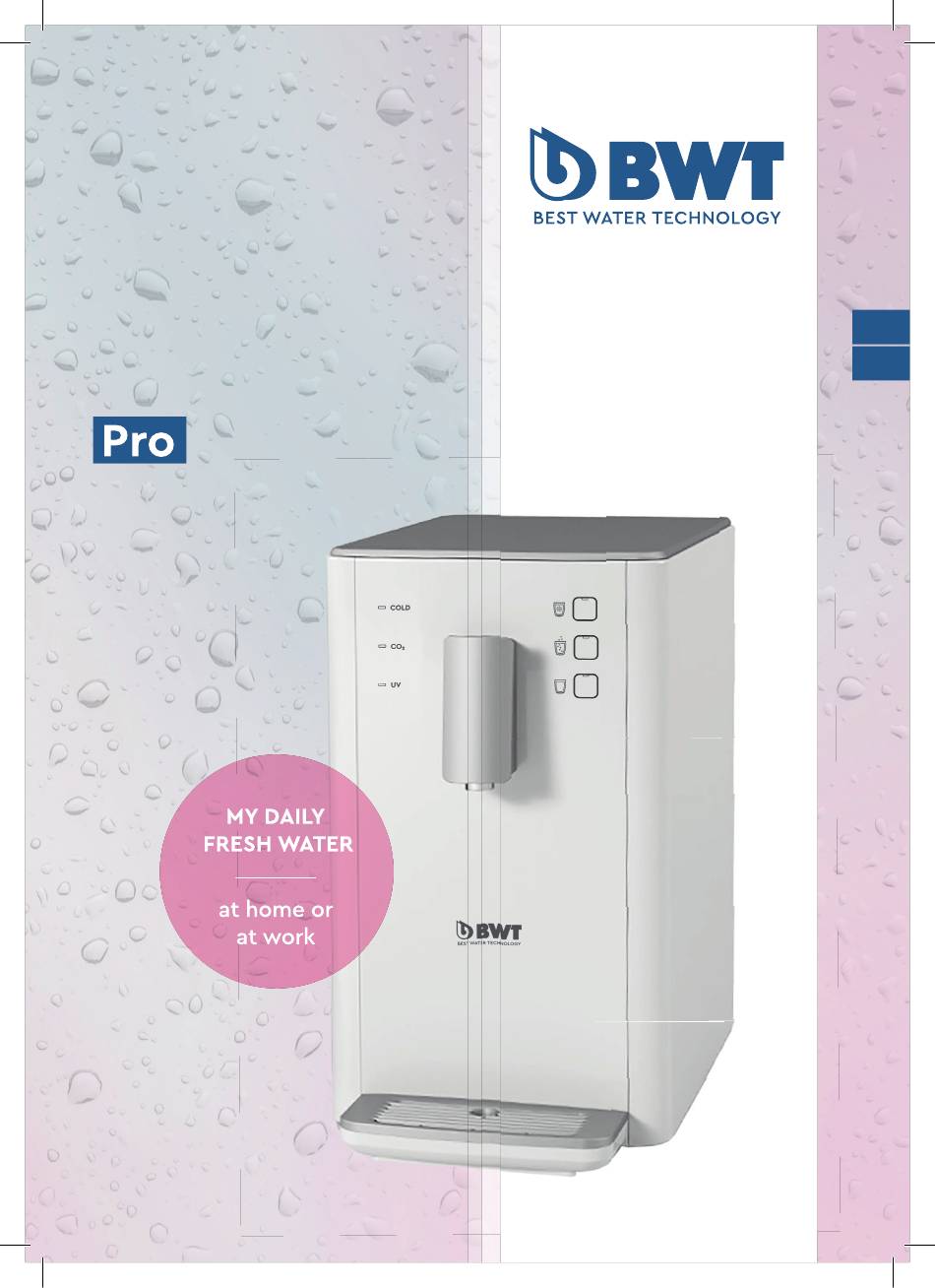

  • Page 1 INSTALLATION AND OPERATION MANUAL AQA drink...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Lieferumfang ..............................2 Technische Daten ............................2 Maße und Gewichte ......................... 2 Anschlüsse ............................2 Betriebsbedingungen ........................2 Verwendung und Aufbau ..........................3 Bestimmungsgemäße Verwendung ....................3 Aufbau und Funktion des AQA drink Pro 20 ................... 3 Funktion des integrierten UV-Systems von AQA drink Pro 20 ............4 AQA drink Pro 20 Kabinett (optional)....................

  • Page 3: Lieferumfang

    1. Lieferumfang • AQA drink Pro 20 Wasserspender Optional erhältlich: • Tropfschale • Kabinett mit Tropfschalenhalterung und eingehäng- • Stromkabel tem Abwassertank • Wasser-Installations-Set • CO 2 -Installations-Set 2. Technische Daten 2.1 Maße und Gewichte Gerätemaße (B x H x T) 23 x 39 x 36 Kabinettmaße (B x H x T) 23 x 80 x 36...

  • Page 4: Verwendung Und Aufbau

    Ideal kombinierbar ist der Wasserspen- der mit BWT Filtertechnologie für perfekten Genuss durch Anreicherung mit Magnesium. Abb. 2: Bedienfeld AQA drink Pro 20 CAS 3.2 Aufbau und Funktion des AQA drink Pro 20 Der AQA drink Pro 20 Wasserspender bietet drei...

  • Page 5: Funktion Des Integrierten Uv-Systems Von Aqa Drink Pro 20

    Abb. 3: Rückseite des AQA drink Pro 20 CAS 3.3 Funktion des integrierten UV-Systems von AQA drink Pro 20 Der AQA drink Pro 20 CAS Wasserspender hat ein in- tegriertes UV-System mit einer Lampenleistung von 11 Watt. Bei funktionstüchtiger UV-Lampe leuchtet der LED Indikator vorne am Bedienfeld.

  • Page 6: Betriebs- Und Sicherheitshinweise

    Wasser, das nicht Trinkwasserqualität be- abweichen. Ansprüche können daraus nicht abge- sitzt, besteht Gefahr für die Gesundheit beim Trinken leitet werden. BWT übernimmt keine Haftung für von Wasser: Schäden und Folge schäden aufgrund: - mikrobiologische Gefahr durch Belastung mit krankheitserregenden Keimen - Gefahr aus zu hohen Konzentationen an Schwerme-...

  • Page 7: Verantwortung Des Betreibers

    5. Installation und Inbetriebnahme • Nichtbeachtung von Angaben in dieser Einbau- und Bedienungsanleitung; • nicht bestimmungsgemäßer Verwendung; Hinweis! • unsachgemäßer oder fehlerhafter Installation; • unsachgemäßer Inbetriebnahme, Betrieb, Bei der Installation und dem Betrieb der Anlage müs- Wartung; sen folgende Gesetze beachtet werden: •...

  • Page 8: Filter Installieren

    Die jeweilge Einbau- und Bedienungsanleitung für bzw. das Gerät einschalten die Installation von Filtern beachten. Wir empfehlen Vorsicht! die auf das Gerät optimal abgestimmten BWT Filter zu verwenden. Warnhinweise und Transport- bzw. Lagervorschriften laut Hersteller beachten. 5.4  Wasseranschluss und Befüllen des Systems Gasflaschen vor übermäßiger Erwärmung, mechani-...
  • Page 9 Die CO2 Gaskonzentration errechnet sich wie folgt: Die nachfolgende Übersicht zeigt die erforderlichen Raumvolumina der üblichen CO 2 Flaschengrößen (gerechnet mit einer CO 2 Gasdichte von 2 kg/m3): Gasvolumen od. Flascheninhalt (m ) CO2 Gaskonzentration im Raum (Vol.-%) = Raumvolumen (m ) Sicherheitstechnisch Sicherheitstechnisch erforderliche erforderliches...

  • Page 10: Kühltemperatur Einstellen (Cas)

    Vorsicht! Vorsicht! CO 2 Die Flasche steht unter Druck, Ventil nur leicht öffnen -Druckgasfl asche nur eine viertel Drehung öffnen und nicht gegen Personen richten! (eine komplette Öffnung vom Ventil hat keinen Ein- CO 2 fl uss auf die Menge vom im Wasser).

  • Page 11: Hygiene

    1 Den Wasserspender vom Stromnetz einen Wartungstechniker hygienisiert werden (sie- trennen bzw. ausschalten he Kapitel 6). Bei Verwendung von BWT Filtern sind 2 Den Deckel des Wasserspenders von zudem die Hinweise in den jeweiligen Einbau- und hinten nach oben öffnen bzw. abziehen Bedienungsanleitungen zu berücksichtigen...

  • Page 12: Entsorgung

    7. Entsorgung Verpackung Das Verpackungsmaterial ist zu 100% wieder verwertbar. Für die Entsorgung die örtlichen Vorschriften beachten. Das Verpackungsmaterial außerhalb der Reichwei- te von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt. Produkt Das Produkt ist aus wiederverwertbaren Materialien hergestellt. Dieses Gerät verfügt über die Konformitätskennzeichnung entsprechend der Europäischen Richtlinie 2002/96/EG, Elek- tro- und Elektronik-Altgeräte (WEEE).
  • Page 13 Fehler Ursache Fehlerbehebung Kein Bezug von Wasser Nicht genug Wasser im Wasserzufuhr überprüfen bzw. ggf. Leitungen im Gerät Tank überprüfen. CO 2 möglich Pumpe defekt Servicetechniker kontaktieren CO 2 CO 2 Ein-/Ausschalter -Ein-/Ausschalter an der Rückseite einschalten an der Rückseite ist ausgeschaltet CO 2 CO 2...

  • Page 14: Aqa Drink Pro 20 Hygiene-Checkliste

    9. AQA drink Pro 20 Hygiene-Checkliste Häufigkeit der Tätigkeit Art der Bauteil auszuführen durch Tätigkeit täglich wöchentlich halbjährlich jährlich Externes Reinigung Kunde/Betreiber Gehäuse und (Oberfläche des Geräts mit Gerätefront einem Entkalkerspray von Kalkflecken befreien und anschließend mit einem Hygienespray reinigen und desinfizieren.) Wasserausga- Desinfektion...
  • Page 15 10. AQA drink Pro 20 Hygieneprotokoll Hygiene: • Wasserausgabebereich einschließlich Tropfschale mit dem Hygienespray bzw. mit dem Entkalkerspray reinigen und anschließend mit einem Tuch trocken wischen. • Täglich mit dem Hygienespray den gesamten Wasserausgabebereich einsprühen, 30 Sekunden einwir- ken lassen und mit einem sauberen Tuch trocknen. Wartungsintervall: •...
  • Page 16 Table of Contents Scope of delivery ............................16 Technical data .............................16 Dimensions and weights .........................16 Connections .............................16 Operating conditions ........................16 Use and construction ..........................17 Use for the intended purpose ......................17 Construction and function of the AQA drink Pro 20 ..............17 unction of the integral UV system in the AQA drink Pro 20 ............18 AQA drink Pro 20 cabinet (optional) ....................18 Operating and safety instructions ......................19...

  • Page 17: Scope Of Delivery

    1. Scope of delivery • AQA drink Pro 20 water dispenser Available as optional extras: • Drip tray • Cabinet with drip tray holder and attached waste- • Power cable water tank • Water installation kit • CO 2 installation kit 2.

  • Page 18: Use And Construction

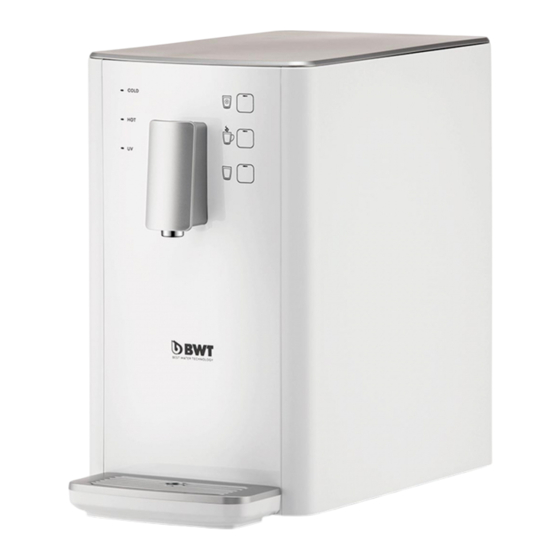

    CAS: cooled and still, room temperature and still, cooled with CO 2 Fig. 2: Control panel of the AQA drink Pro 20 CAS Fig. 1 shows the AQA drink Pro 20 water dispenser. Abb. 2: Bedienfeld AQA drink Pro 20 CAS...

  • Page 19: Unction Of The Integral Uv System In The Aqa Drink Pro 20

    3.4 AQA drink Pro 20 cabinet (optional) The rear panel of the AQA drink Pro 20 CAS water The AQA drink Pro 20 water dispenser (Fig. 4) is also dispenser has the following connections (Fig. 3) available with an optional cabinet for installing the water dispenser as a free-standing unit.

  • Page 20: Operating And Safety Instructions

    No claims may be derived from this. or organic contaminants BWT can accept no liability for damage or conse- quential damage due to: • non-compliance with the information given in...

  • Page 21: Responsibility Of The Operating Company

    • use for purposes other than the intended Note! purpose; • incorrect or faulty installation; Define clear guidelines relevant responsibility operation, installation, • incorrect commissioning, operation and maintenance and repairs. maintenance; • use of components that have not been approved; •...

  • Page 22: Installing The Filter

    5.5 Installing/replacing the CO 2 gas cylinder and Observe the installation and operating instructions switching on the unit for the installation of filters. We recommend using Caution! BWT filters, which are ideally suited for the device. Observe manufacturer's warnings 5.4 Connecting the water and filling this system transportation and storage regulations.
  • Page 23 The CO2 gas concentration is calculated as follows: The following overview shows the required room volumes for common CO 2 cylinder sizes (calculated on the basis of a CO 2 gas density of 2 kg/m³): Gas volume or cylinder content (m ) CO2 gas concentration in the room (vol.

  • Page 24: Setting The Cooling Temperature (Cas)

    Caution! Caution! Only open the CO 2 gas cylinder a quarter of a turn The cylinder is under pressure, open the valve only slightly and do not direct it at people! (opening the valve completely has no infl uence on the amount of CO 2 in the water).

  • Page 25: Hygiene

    In the case of a break of more than two weeks, the water dispenser must be sanitised by a service technician (see Chapter 6). If BWT 1 Disconnect the water dispenser from the filters are used, the notes in the relevant installation...

  • Page 26: Disposal

    7. Disposal Packaging The packaging material is 100 % recyclable. Observe local disposal regulations. Keep the packaging material out of the reach of children, since it represents a potential source of danger. Product The product is made from recyclable materials. This device has the conformity marking in accordance with the European Directive 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).
  • Page 27 Error Cause Error recovery CO 2 On/off switch Switch the CO 2 On/off switch to On on the rear panel is switched off CO 2 pressure is too high Close the CO 2 gas cylinder and relieve the Cannot dispense carbonated water pressure using the pressure regulator.

  • Page 28: Aqa Drink Pro 20 Hygiene Checklist

    9. AQA drink Pro 20 hygiene checklist Frequency of action Type of Component To be performed by action daily weekly six-monthly annually External housing Cleaning Customer/operating and front panel company (remove lime marks from the surface of the device using a descaling spray and then clean and disinfect using a sanitary spray)

  • Page 29: Aqa Drink Pro Hygiene Protocol

    10. AQA drink Pro 20 hygiene protocol Hygiene: • Clean the water outlet area including drip tray with the sanitary spray or the descaling spray and then wipe dry with a cloth. • Spray the entire water outlet area daily using the sanitary spray, allow it to act for 30 seconds and dry with a clean cloth.
  • Page 30 BWT is helping to design the clean energy supply of the 21st century. BWT – For You & Planet Blue expresses our claim to assume ecological, economical and social respon- sibility, to offer our customers the best products,...
