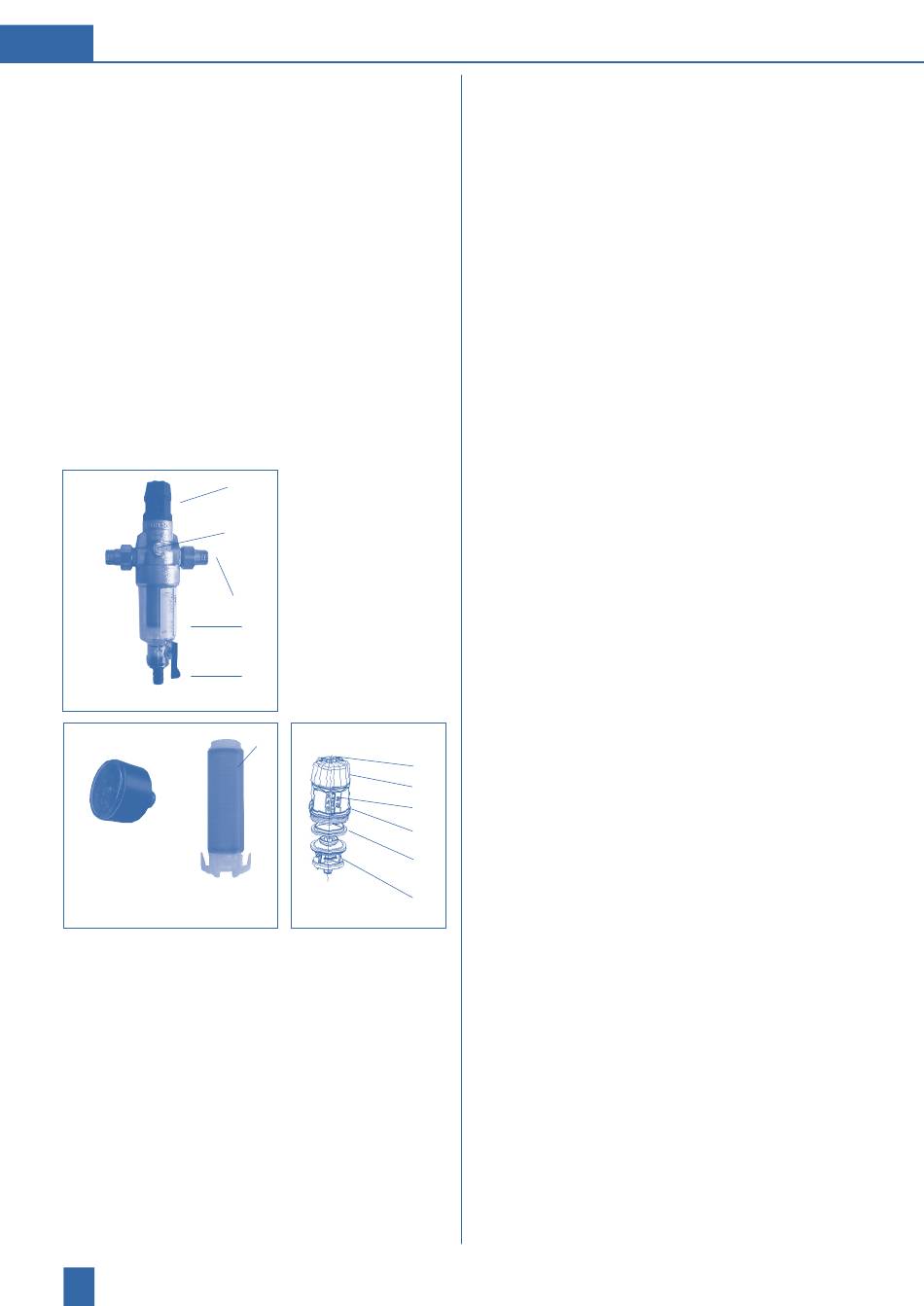

1. Zakres dostawy

Protector mini HWS składa się z następujących części:
1. mosiężna głowica z reduktorem ciśnienia
2. dwuzłączki i uszczelki
3. część dolna z tworzywa sztucznego
4. element filtracyjny ze stali szlachetnej
5. zawór płukania
Reduktor ciśnienia składa się z następujących części:
6. ruba nastawcza
7. pokrętło
8. wskaźnik wartości nastawczej ciśnienia
wyjściowego
9. osłona sprężyny
10. pierścień ślizgowy
11. wkład reduktora ciśnienia
12. ¼" przyłącze do manometru (manometr poza
zakresem dostawy)
Filtr HWS C/R
Wyposażenie:
Manometr
(Art.-Nr. 333800)
zapasowy element filtracyjny
(Art.-Nr. 072843)

2. Cel zastosowania

2.1 Filtracja

Protector mini HWS jest przeznaczony do filtro-
wania wody pitnej i użytkowej. Chroni instalację
wodociągową przed zaburzeniami pracy i korozją
wywołaną przez elementy stałe jak np. cząsteczki
rdzy, wióry, piasek, resztki konopi itp. Nie zalecamy
korzystania z filtra do wody uprzednio uzdatnianej
preparatami chemicznymi. Jeżeli w wodzie znajdują
się zanieczyszczenia zgrubne, należy zamontować
separator. Filtry nie są przystosowane do pracy w
połączeniu z olejami, tłuszczami, rozpuszczalnikami,
mydłami ani innymi środkami do smarowania.
28
1
12
2
3
5
4
Ponadto nie są one przeznaczone do usuwania sub-
stancji rozpuszczonych w wodzie.
2.2 Reduktor ciśnienia
Zintegrowany reduktor ciśnienia umieszczony za fil-
trem służy do redukcji ciśnienia i regulacji żądanego
ciśnienia wyjściowego, szczególnie w domowych in-
stalacjach wodnych. Utrzymuje nastawione ciśnienie
wyjściowe na niemal stałym poziomie, nawet wów-
czas, gdy ciśnienie wejściowe wynosi nawet 16 bar,
a nastawa ciśnienia wyjściowego wynosi 3 bar. Rów-
nomierne i nie za wysokie ciśnienie chroni armaturę i
urządzenia w całej domowej instalacji wodnej, poma-
ga zaos-zczędzić do 50% wody i minimalizuje pow-
stawanie szumów. Montaż reduktora zalecamy przy
ciśnieniu wlotowym wynoszącym minimum 4 bary.
3. Sposób działania
3.1 Filtracja
Woda surowa wpływa wlotem do filtra, następnie
przepływa z zewnątrz do wewnątrz przez element
filtracyjny do wylotu wody czystej. Podczas tego
procesu cząsteczki zanieczyszczeń większe od oczek
siatki filtracyjnej są zatrzymywane po jej zewnętrznej
stronie. Czysta woda dostaje się do instalacji. Gdy
w wyniku zwiększającego się zanieczyszczenia si-
atki filtracyjnej następuje wyraźny spadek ciśnienia
wody, należy wymienić element filtracyjny, jednak
nie rzadziej niż raz na 6 miesięcy.
3.2 Reduktor ciśnienia
6
Reduktor pracuje zgodnie z zasadą działania
7
odciążonego zaworu jednosiedzeniowego. Stero-
8
wanie wychodzi od ciśnienia wyjściowego przez
9
membranę o dużej średnicy i sprężynę naciskową,
10
której nacisk, a tym samym ciśnienie wyjściowe,
można zmieniać pokrętłem (7). Wskaźnik (8) pokazu-
11
je wartość nastawczą ciśnienia wyjściowego.
4. Wstępne warunki montażu
Uwaga: Zgodnie z instrukcją montażu i obsługi
według niemieckiego rozporządzenia dotyczącego
ogólnych warunków zaopatrzenia w wodę (AVB Was-
ser V, § 12.2) instalację urządzenia musi przeprowadzić
przedsiębiorstwo wodociągowe lub firma instala-
cyjna wpisana do wykazu instalatorów prowadzon-
ego przez przedsiębiorstwo wodociągowe. Należy
przestrzegać lokalnych przepisów dotyczących ins-
talacji, ogólnych wytycznych i danych technicznych. W
obiegach wody zimnej zamontować filtr przed chronio-
nymi obiektami. Należy przy tym zasadniczo zapewnić
odpowiednie działanie zaworów odcinających.
