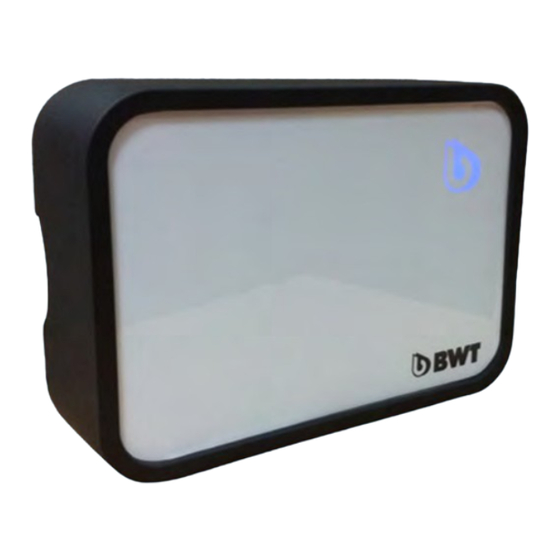

BWT Pearl Connect

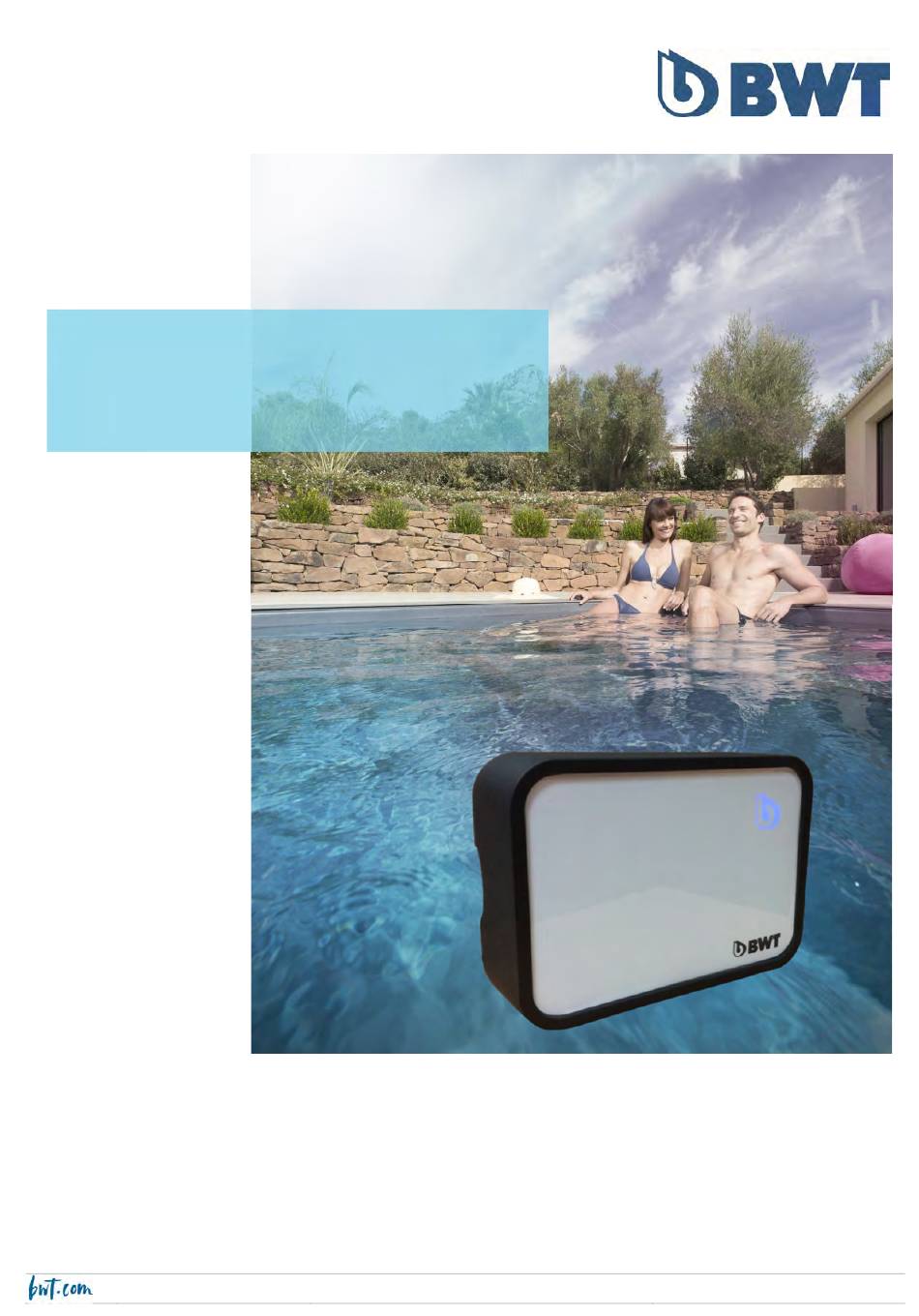

NOTICE D'INSTALLATION ET DE MAINTENANCE
A lire attentivement et à conserver pour consultation ultérieure
FR I PAGE 1 EN I PAGE 17
CONSTRUCTION & REENOVATION
1
2022/12 - Indice de révision : D - Code : 32570

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Pearl Connect and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BWT Pearl Connect

Summary of Contents for BWT Pearl Connect

  • Page 1 BWT Pearl Connect NOTICE D’INSTALLATION ET DE MAINTENANCE A lire attentivement et à conserver pour consultation ultérieure FR I PAGE 1 EN I PAGE 17 CONSTRUCTION & REENOVATION 2022/12 - Indice de révision : D - Code : 32570...

  • Page 2: Table Of Contents

    SOMMAIRE   Note importante sur la sécurité ....................3   Présentation du produit ......................3     Caractéristiques techniques ....................3     Précautions pour le stockage et la manutention ..............3     Contenu du colis ........................4    ...

  • Page 3: Note Importante Sur La Sécurité

    Norme EN 60335-1 : 2013). Si de l’acide ou d’autres produits de traitement sont stockés dans le local technique avec le BWT Pearl Connect, veillez à ce que le local soit bien ventilé pour éviter toute atmosphère corrosive ou susceptible d’entraîner des malaises chez les personnes amenées à...

  • Page 4: Contenu Du Colis

    Contenu du colis  BWT Pearl Connect  Sonde de température  Doigt de gant inox  Vis et chevilles de fixation Prescriptions d’installation 6.1. Choix du lieu d’implantation Volumes de protection 6.1.1. Conformément aux exigences de la norme NF C15-100 concernant le respect de distances de sécurité avec le bassin de la piscine, le coffret électrique doit être installé...

  • Page 5: Montage Et Installation

    Figure 3 Exemples de dimensions des volumes (représentation plane) avec cloisons fixes d’au moins 2,5 m de hauteur. Positionnement 6.1.2. Le coffret, façade fermée, est protégé contre l’intrusion des projections d’eau. Nous vous recommandons néanmoins de le positionner à l’intérieur d’un local technique, et de le mettre en hauteur hors de portée des jeunes enfants.
  • Page 6 Montage doigt de gant 6.2.2. Couper le joint du doigt de gant avant de positionner ce dernier dans l'embout fileté. Ne garder que la partie conique du joint. CONSTRUCTION & REENOVATION 2022/12 - Indice de révision : D - Code : 32570...

  • Page 7: Raccordement Électrique Du Coffret

    Raccordement électrique du coffret 7.1. Généralités  Les conducteurs à brins multiples doivent être équipés d’embouts de serrage pour les connecteurs à visser ;  Pour les conducteurs à brin unique rigide, s’assurer que le serrage des bornes ne se fait pas sur la gaine isolante du conducteur mais bien sur la partie entièrement dénudée de son extrémité...

  • Page 8: Entrées

    7.3. Entrées Les entrées sont de type tout ou rien (contact sec sans potentiel).  Alarme colmatage : permet d’activer une alerte de contre-lavage du filtre de la piscine grâce à un pressostat (référence Procopi 677705).  Niveau haut et Niveau bas : permet de gérer le niveau d'eau du bac tampon via un coffret RED-2 (référence Procopi 667200) ou de sondes de niveau.

  • Page 9: Réglage Du Disjoncteur

    Mise en service et utilisation ATTENTION Assurez vous que votre BWT Pearl Connect puisse se connecter à votre réseau WiFi. Si besoin nous vous conseillons d’utiliser un répétiteur WiFi pour étendre votre réseau jusqu'à votre local technique. ATTENTION Le BWT Pearl Connect peut se connecter uniquement à...
  • Page 10 Pour connecter votre BWT Pearl Connect, au premier démarrage suivre les étapes illustrées ci dessous ou aller dans Paramètre - Appairage - Ajouter un appareil puis suivre les étapes illustrées ci-dessous : Indiquer la région de votre Activer le mode Bluetooth...

  • Page 11: Description Des Fonctions

    Description des fonctions 9.1. Filtration  Mode auto : choix du mode de gestion de la filtration. Le mode horloge permet une gestion par la programmation de 3 plages horaires de fonctionnement par jour de la semaine. Le mode température gère la durée de filtration suivant la température de l’eau. L'utilisateur définit une heure de départ à...

  • Page 12: Auxiliaire

    ATTENTION Pour des raisons de sécurité, le pilotage de la couverture automatique ne pourra être effectué depuis l’application que si votre smartphone et le coffret BWT Pearl Connect sont connectés au même réseau WiFi. ATTENTION Le BWT Pearl Connect est uniquement compatible avec les couverture automatique BWT immergées (Coverdeck, Stardeck et Ineo).

  • Page 13: Consigne Antigel

    Bac tampon  A activer si un coffret de régulation de niveau d’eau ou des sondes de niveau sont reliés au coffret BWT Pearl Connect. Lorsque la filtration est en mode automatique, la pompe de filtration s’arrêtera lors d’une alerte niveau bas et s’activera lors d’une alerte niveau haut.

  • Page 14: Utilisation Du Bouton Du Boitier

    9.9. Utilisation du bouton du boitier  Appui court : marche forcée (si filtration à l’arrêt) ou arrêt forcé (si filtration en marche). Un témoin lumineux orange clignotant sera alors visible. Retour à la situation initiale par appui court sur le bouton ou par une action dans l’application.

  • Page 15: Mise En Arrêt Prolongé / Hivernage

    Mise en arrêt prolongé / hivernage En cas d’hivernage « passif » (arrêt complet de la piscine, purge des équipements du local technique et baisse du niveau d’eau dans le bassin), disjonctez le coffret en tête de sa ligne d’alimentation. En cas d’hivernage «...

  • Page 16: Shéma Électrique

    Garantie De façon générale, la garantie accordée par la société BWT ne peut s’activer que si le produit a été stocké, manutentionné, installé, utilisé, et entretenu conformément aux préconisations de la présente notice. CONSTRUCTION & REENOVATION...
  • Page 17 BWT Pearl Connect INSTALLATION AND MAINTENANCE INSTRUCTIONS To be read carefully and kept for future reference. EN I PAGE 17 CONSTRUCTION & REENOVATION 2022/12 - Indice de révision : D - Code : 32570...
  • Page 18 TABLE OF CONTENTS   Important safety notice ......................19   Presentation of the product ....................19     Technical data ........................19     Storage and handling precautions ..................19     Content of the package ....................... 20     Installation instructions ......................

  • Page 19: Important Safety Notice

    (stipulation of the Standard EN 60335-1 : 2013). In the event that acid or other pool chemicals are stored in the plant housing with the BWT Pearl Connect, make sure that the plant room is properly ventilated so that the atmosphere does not become corrosive or unhealthy for persons intervening on the BWT Pearl Connect.

  • Page 20: Content Of The Package

    Content of the package  BWT Pearl Connect  Temperature sensor  Stainless steel thermowell  Fastening screws and bushings Installation instructions 6.1. Selecting the installation site Protection volumes 6.1.1. In accordance with the requirements set out in the standard NF C15-100 concerning safety distances to be observed with respect to the pool, the electrical panel must be installed: ...

  • Page 21: Mounting And Installation

    Figure 6 Examples of volume dimensions (viewed from above) with permanent partitions at least 2.5 m high. Location 6.1.2. The panel, with the faceplate closed, is protected against ingress of water from splashing. However, we recommend that the electrical panel be installed in a plant room, at a height out of the reach of young children. 6.2.
  • Page 22 Mounting the thermowell 6.2.2. Cut the thermowell seal before positioning the thermowell in the threaded adapter. Keep only the conical section of the seal. CONSTRUCTION & REENOVATION 2022/12 - Indice de révision : D - Code : 32570...

  • Page 23: Wiring In The Electrical Panel

    Wiring in the electrical panel 7.1. General instructions  Multi-stranded wires must be equipped with crimped terminals for the screw connectors.  For rigid single strand wires, make sure that the terminals are tightened against the fully stripped end portion and not against the insulating sleeve of the wire. ...

  • Page 24: Inputs

    Power supply Pump contact Auxiliaries 1 to 5 – 4A, 250 V max UW light contact (L-N-E) (Filtration pump) (Aux 1, Aux 2, Aux 3, Aux 4, Aux 5) (Lights) Temperature sensor (water temp) Heating/ treatment Clogging alarm Low level Cover closed Cover moving High level...

  • Page 25: Setting The Switch

    Commissioning and operation CAUTION Make sure that your BWT Pearl Connect can connect to your WiFi network. You may need a WiFi repeater to extend your network to the plant room. CAUTION BWT Pearl Connect can only connect to a 2.4Ghz WiFi network.
  • Page 26 To connect your BWT Pearl Connect, on starting for the first time follow the steps shown below or go to Parameter setting – Pairing – Add a device and follow the steps shown below: Indicate your time zone Activate Bluetooth mode...

  • Page 27: Description Of Functions

    Description of functions 9.1. Filtration  Auto mode: filtration management mode. In Timer mode, filtration is managed by programming 3 operating windows per day, for each day of the week. In Temperature mode, the length of the filtration period is determined by the water temperature. The user sets a start time at which the filtration pump starts operating and the water temperature is measured.

  • Page 28: Auxiliary

    Reset the PIN code: sets the PIN code back to the original code. CAUTION For safety reasons, the automatic cover can only be controlled using the app if your smartphone and the BWT Pearl Connect electrical panel are connected to the same WiFi network.

  • Page 29: Frost Protection Setpoint

    9.6. Buffer tank  To be activated if a water level regulation panel or water level sensors are connected to the BWT Pearl Connect panel.  If filtration is set to automatic mode, the filtration pump will stop in response to a low level warning and start in response to a high level warning.

  • Page 30: Use Of The Button On The Housing

    9.9. Use of the button on the housing  Short press: forced on (if filtration is stopped) or forced off (if filtration is active). An orange indicator light will flash. Revert to the initial condition by another short press or by choosing an action in the app. ...

  • Page 31: Prolonged Shut-Downs/ Winterizing

    Prolonged shut-downs/ winterizing In the case of passive winterizing (complete shutdown of the pool, draining of equipment in the plant room and lowering of the water level in the pool), trip the switch at the head of the panel’s power line. In the case of active winterizing, leave the panel in operation, filtration set to automatic mode, but shorten the daily filtration period so that it only runs 2 to 3 hours per day.

  • Page 32: Wiring Diagram

    Guarantee In general, the guarantee offered by the BWT company may only be activated if the product was stored, handled, installed, used and maintained in accordance with the instructions set out in this manual. S.A. au capital de 7 000 000 € - R.C.S/Rennes B 333263846000 37 CONSTRUCTION &...
