Uwaga: Miejsce montażu nie może być narażone
na działanie mrozu i szkodliwych czynników (np.
opary rozpuszczalników, olej opałowy, ługi, wszel-
kiego rodzaju chemikalia, promieniowanie UV).
Filtry należy montować zgodnie z ich średnicą
nominalną w rurociągach o tej samej średnicy.
Montaż jest możliwy w rurociągach biegnących
poziomo i pionowo. Uwaga: Elementy z tworzy-
wa sztucznego chronić przed działaniem olejów i
smarów! Unikać ekstremalnych uderzeń hydrauli-
cznych (gwałtownych zamknięć spowodowanych
zadziałaniem zaworu elektromagnetycznego itp.).
5. Montaż

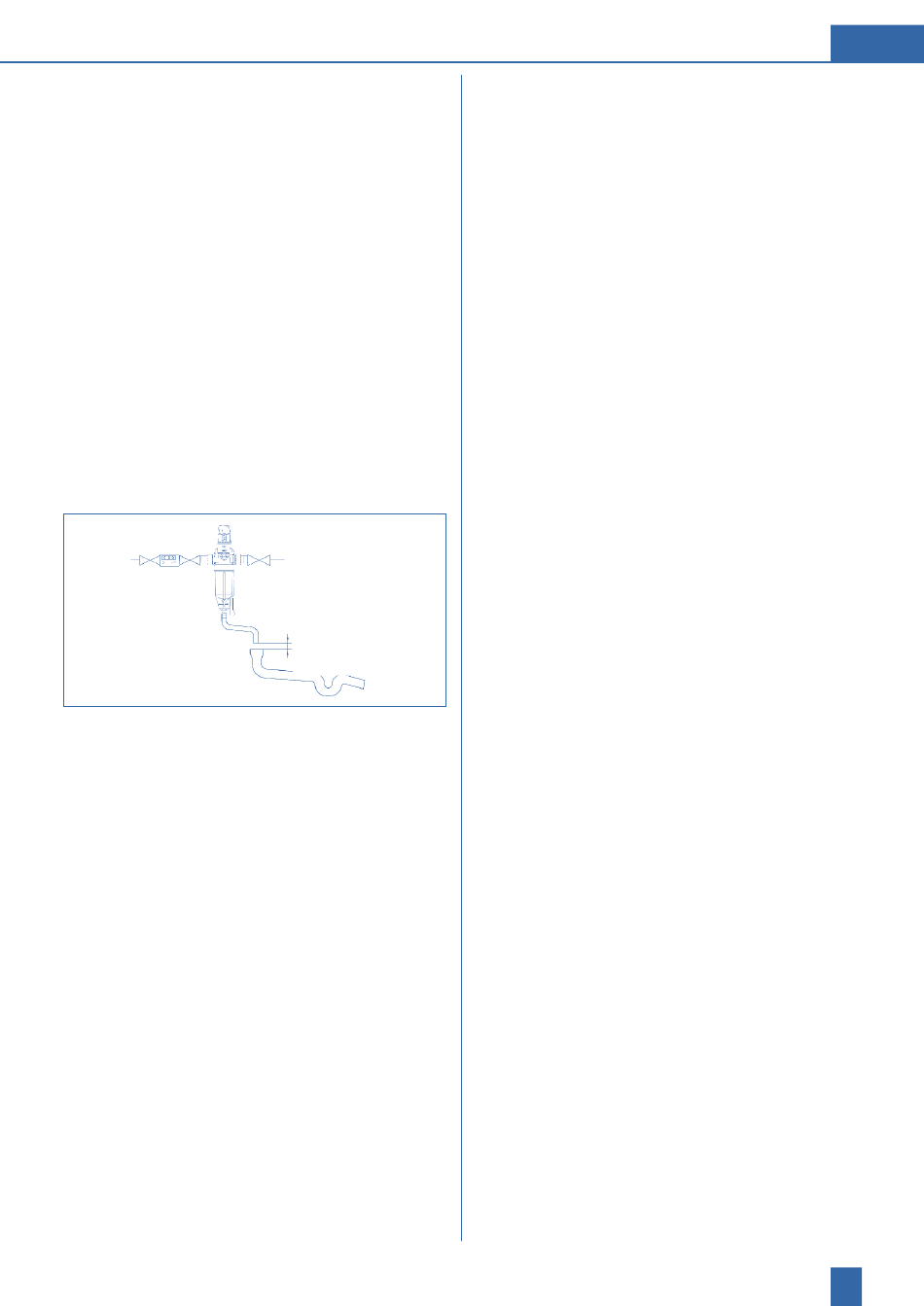

Patrz schemat montażu. Zamontować zawory
odcinające przed i za filtrem w wodociągu wody
pitnej (zgodnie ze strzałką kierunku przepływu
umieszczoną na głowicy filtra).
Przy pomocy węża zestawić połączenie przyłącza
wody popłucznej z odpływem kanalizacyjnym lub
przygotować zbiornik (ok. 10 litrów).
Wskazówka: Wąż wody popłucznej musi być
zamocowany w odległości przynajmniej 20 mm
od możliwie najwyższego poziomu ścieków (wolny
odpływ). Zgodnie z normą DIN EN 1988-200.

6. Uruchomienie

Sprawdzić, czy filtr został właściwie zainstalowany.
Przed otwarciem zaworów odcinających sprawdzić
poprawne osadzenie dolnej części filtra i zaworu
płukania. Zamknąć zawór do płukania. Używanie
przy tym narzędzi jest zabronione. Maksymalny mo-
ment obrotowy 8 - 10 Nm przy zagłębieniu części
plastikowych w części mosiężnych. Otworzyć kurki
odcinające przed i za urządzeniem. Odpowietrzyć
rurociąg kurkiem położonym najbliżej za urządzeniem
i spuścić pierwszą wypływającą wodę. Sprawdzić
szczelność filtra. Reduktor ciśnienia jest ustawiony
fabrycznie na ciśnienie wyjściowe wynoszące 4 bary.
Aby zmienić wartość ciśnienia wyjściowego należy
poluzować śrubę nastawczą (6) i przekręcić pokrętło
> 20 mm
(7). Zmiana ciśnienia wyjściowego następuje po-
przez przekręcanie pokrętła nastawczego (zakres
regulacji 2 - 6 barów).
Obracanie zgodnie z ruchem wskazówek zegara =
wyższe ciśnienie wyjściowe.
Obracanie przeciwnie do ruchu wskazówek zegara =
niższe ciśnienie wyjściowe.
Wskazanie wartości
wyjściowego (8) jest wartością wyjściową. Podczas
regulacji należy wielokrotnie na krótko otworzyć
i ponownie zamknąć zawór wylotowy znajdujący
się za reduktorem ciśnienia. Przy poborze wody
ciśnienie wyjściowe przejściowo spada. Ciśnienie
wyjściowe nie może przekroczyć 80 % ciśnienia
zadziałania zaworu bezpieczeństwa wody ciepłej
(DIN EN 1988-200).

7. Eksploatacja

Regularnie co 2 miesiące należy dokonać przeglądu
i płukania filtra (wg DIN EN 1988-200). Jeżeli w
wyniku wzrastającego zanieczyszczenia siatki fil-
tracyjnej ciśnienie wody wyraźnie spada, należy
wymienić element filtracyjny (minimalnie raz na pół
roku). Zamknąć zawory odcinające przed i za filt-
rem i podstawić pod filtr zbiornik. W celu redukcji
ciśnienia odkręcić zawór płukania i spuścić wodę.
Odkręcić dolną część filtra. Zastosować narzędzia
— rozwartość klucza 21 (filtr H/R) — lub odkręcić
ręcznie. Oczyścić dolną część filtra. Wymienić ele-
ment filtracyjny: Woda jest artykułem spożywczym.
Przy wymianie filtra należy zachować zasady higie-
ny! Nie stosować rozpuszczalników ani środków
czyszczących, ani żadnych środków zawierających
kwasy! Wyjąć element filtracyjny lub wymienić
na nowy. Włożyć element filtracyjny do głowicy i
ponownie przykręcić dolną część filtra. Zamknąć
zawór płukania (5). Otworzyć zawory odcinające
przed i za urządzeniem, odpowietrzyć rurociąg kur-
kiem położonym najbliżej za urządzeniem i spuścić
pierwszą wypływającą wodę. Sprawdzić szczelność
filtra (kontrola wzrokowa).

8. Gwarancja

W przypadku awarii w okresie obowiązywania gwa-
rancji należy zgłosić się do autoryzowanego part-
nera lub firmy instalacyjnej, podając typ urządzenia
(patrz dane techniczne lub tabliczka znamionowa
urządzenia). Ogólne warunki gwarancji dostępne są
na stronie internetowej
www.bwt.pl.
nastawczej ciśnienia
