Podle DIN 1988-200 musí být každé 2 měsíce
vizuálně zkontrolována těsnost a znečištění filtru a
filtrační vložka musí být pravidelně, podle provoz-
ních podmínek, nejpozději však každých 6 měsíců,
vyměněna. Dalším předpokladem funkce a záruky
je výměna opotřebitelných dílů v předepsaných in-
tervalech.
Výměna opotřebitelných dílů (jen originální náhrad-
ní díly):
prvky těsnění
manometr
vložka redukčního ventilu (11)
Dle DIN EN 806-5 musí být výměna opotřebitelných
dílů provedena odborným personálem (instalatér
nebo zákaznický servis).

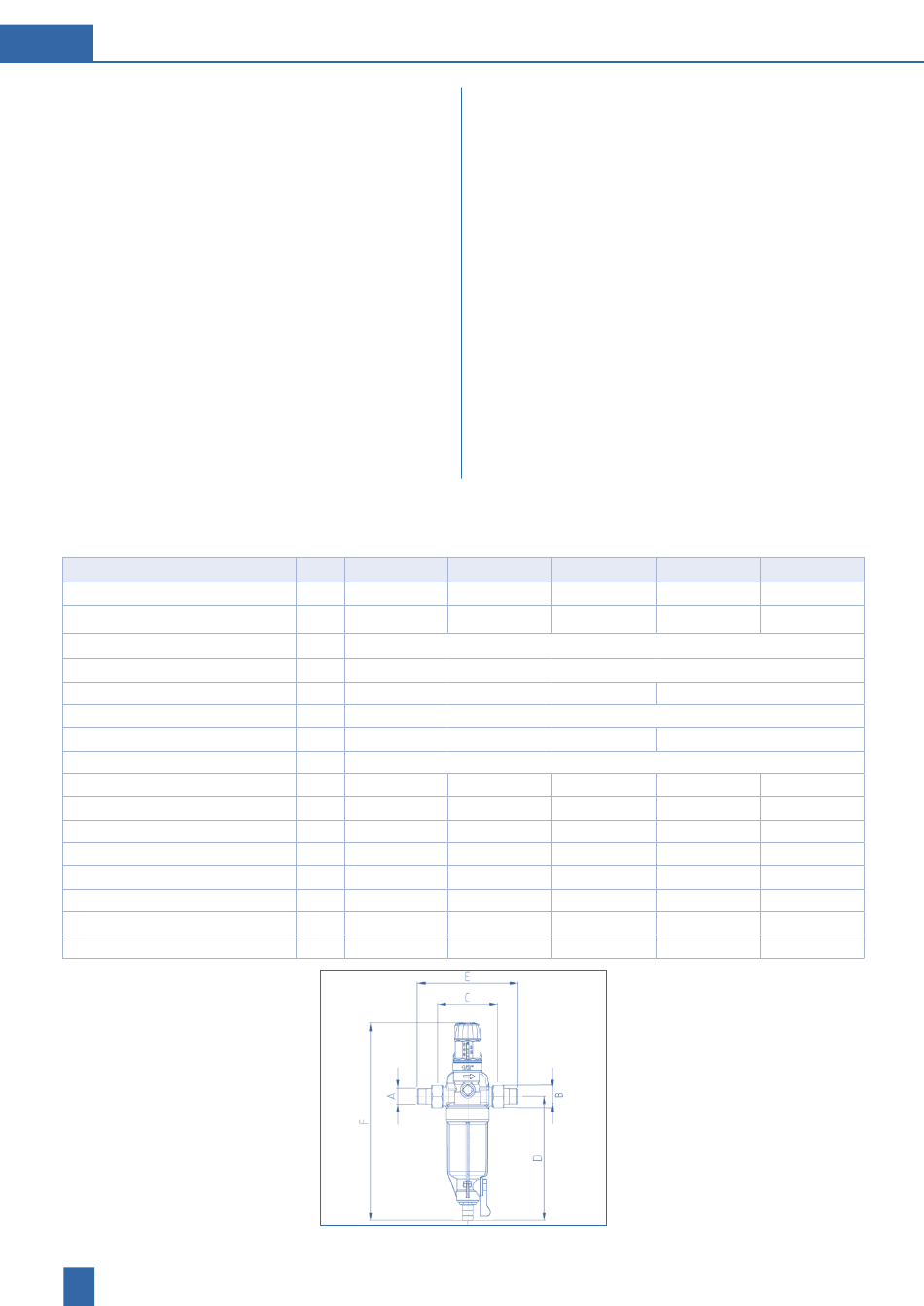

10. Technické parametry
Protector mini HWS
Jmenovitá světlost přípojky
Průtok u Δp = 0,5 baru r
Výstupní tlak po redukčním ventilu
Jemnost filtrování
Jmenovitý tlak (PN)
Provozní tlak, min./max.
Teplota vody, min./max.
Teplota prostředí, min./max.
Délka A
Délka B
Montážní délka C
Výška D
Montážní délka E
Výška F
Č. výr.
Kód EAN
*810599 HWS C/R ½"
µm Filtrační vložky, bez
kování
(EAN 9022000105999)
**podle DIN EN 1567
26
vždy po 3 letech
vždy po 6 letech
vždy po 6 letech
Typ HWS C/R ½"
DN 15
m³/h 1,6
bar
µm
bar
bar
°C
°C
G ½"
G ¾"
mm 80
mm 170
mm 130
mm 262
810548
9022000105487 9022000105494 9022000105500 9022000105609 9022000105630
30
Doporučujeme uzavřít s vaším instalatérem nebo zá-
kaznickým servisem smlouvu o údržbě.
Systém mohou obsluhovat a používat jen poučené
osoby.
Kvalifikovaný personál:
Výrobek může instalovat, uvádět do provozu a
udržovat jen odborný personál. Systém mohou obs-
luhovat a používat jen poučené osoby.
Poučená osoba:
Osoba byla v rámci školení a informací z tohoto ná-
vodu zpravena o jí přidělených úlohách a možných
nebezpečích při nesprávném chování.
Odborný personál:
Je schopný na základě svého odborného vzdělání,
znalostí a zkušeností i znalostí příslušných ustanovení
instalovat výrobek, uvádět jej do provozu a provádět
jeho údržbu.
HWS C/R ¾" HWS C/R 1"
20 25
2,8 3,7
2 - 6
90-110*
16
1,5 během vyplachování / PN 16
5 / 30
5 / 40
G ¾" G 1"
G 1" G "
5 /
4
90 100
170 170
154 180
330 330
810549 810550
HWS H/R ½" HWS H/R ¾"
15 20
1,6 2,8
10
5 / 70
G ½" G ¾"
G ¾" G 1"
80 90
170 170
130 154
262 330
810560 810563
