Bedienung

5 Bedienung
5.1

Bedienung allgemein

●
Die Funktionen " Öffnen, Schließen, Aufstellen und
Umlegen" des Falzrohrumlegegerätes FUG werden
mittels der am Stapler befindlichen
Ventilsteuerhebel betätigt.
●
Die Funktionen erfolgen solange, wie die
Ventilsteuerhebel betätigt werden.
●
Es ist untersagt, den mit einer Federrückstellung
ausgerüstete Ventilsteuerhebel zurückzuschnellen
zu lassen. Man muss ihn langsam in seine
Ausgangsstellung zurückführen, da sonst
Druckstöße im Vor- und Rücklauf auftreten, die zum
Nachlassen der Spannkraft führen können.
●
Nachdem Sie alle nötigen Vorbereitungen
durchgeführt wurden, fahren Sie mit dem Stapler
vorsichtig an die Falzrohre heran.
●
"Öffnen" Sie das FUG vollständig, in dem Sie den
entsprechenden Ventilsteuerhebel des Staplers
betätigen.
5.2

Wechsel und Verstellung der Aufsteckzinken

●
Je nach Anzahl und Größe der zu greifenden
Falzrohre müssen die Aufsteckzinken
entfernt/hinzugefügt oder ihr Abstand eingestellt
werden.
●
Die Aufsteckzinken können auf dem Querrohr
beliebig verschoben werden und werden mittels
einer Augenschraube fixiert.
●
Sollen Aufsteckzinken hinzugefügt/entfernt
werden, muss die seitliche Führung des Greifarmes
demontiert werden.
●

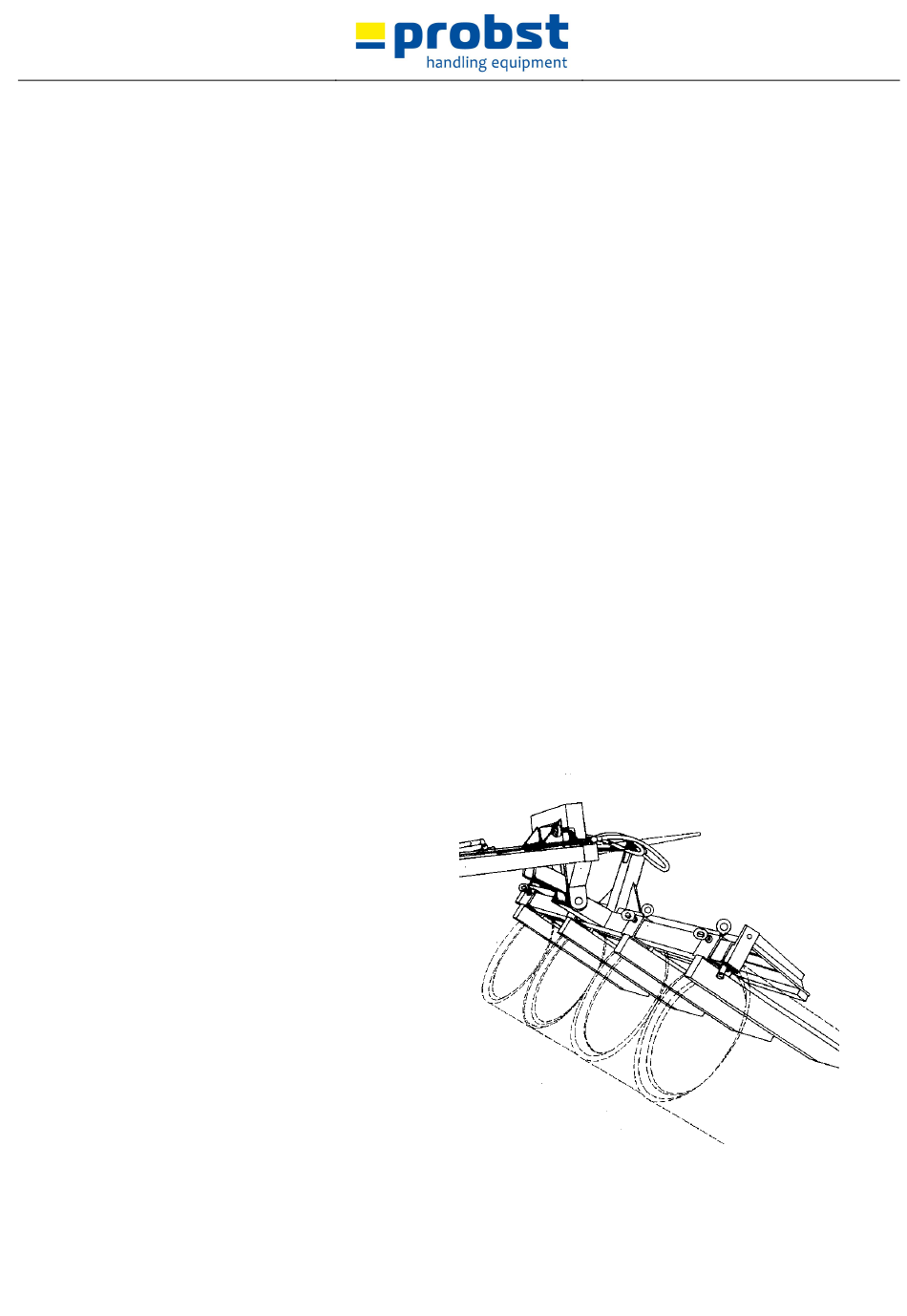

Fahren sie nun langsam von oben mit den
Greifarmen in die Falzrohre ein und betätigen Sie
den entsprechenden Ventilsteuerhebel zum
"Schließen" des Greifarmes.
●
Die optimale Haltekraft erzielen Sie, indem Sie den
Ventilsteuerhebel nach dem "Schließen" der
Greifarme noch etwa 2 Sekunden in Schließstellung
halten, bis das Manometer an dem FUG einen Druck
von ca. 100 bar anzeigt.
●
Falzrohre vorsichtig anheben zum Bestimmungsort
fahren und vorsichtig abstellen oder legen.
●
Die Hydraulische Funktion "Aufstellen oder
Umlegen" muss durch den entsprechenden
Ventilsteuerhebel am Stapler aktiviert werden.
Mithilfe dieser Funktion können die Falzrohre nach
der Produktion kontrolliert und liegend gelagert
werden.
●
Beim Abstellen oder Legen und Aufnehmen der
Falzrohre ist darauf zu achten, dass sie einen
entsprechenden Abstand zueinander haben, damit
die Greifbacken problemlos ein- und ausgefahren
werden können!
