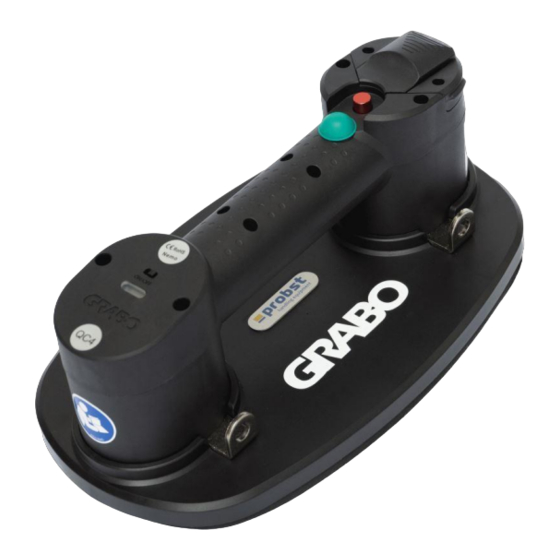

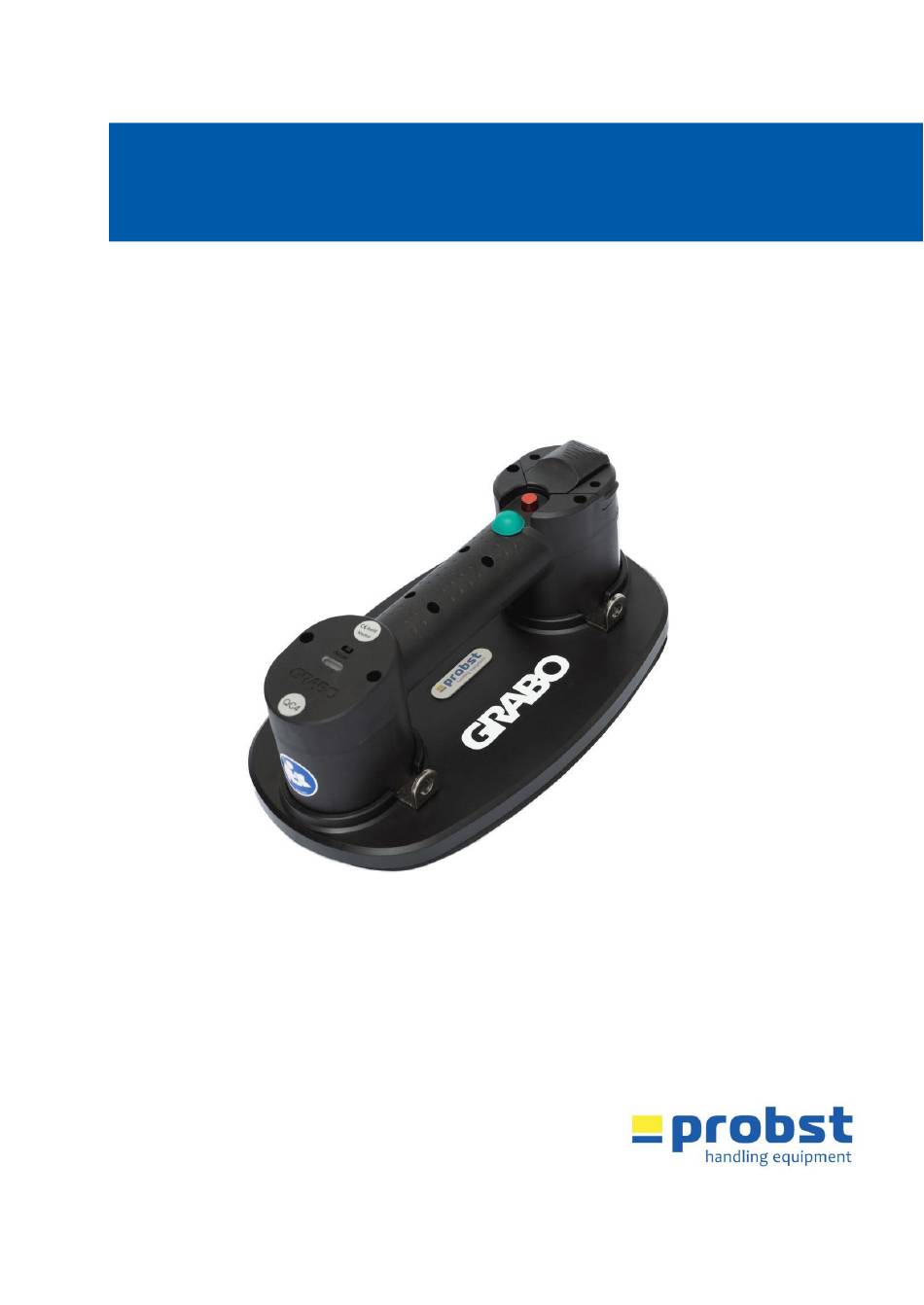

- Page 1 FLIEGUAN-AKKU-HANDY FXAH-120-GRABO-GREENLINE 58500016 V2 DE | Betriebsanleitung GB | Operating Instructions FR | Instructions d‘emploi IT | Istruzioni d’uso PL | Instrukcja Obsługi ES | Instrucciones de uso NL | Bedrijfshandleiding...
- Page 3 Betriebsanleitung Original Betriebsanleitung FLIEGUAN-AKKU-HANDY FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE 58500016...
-
Page 4: Table Of Contents
Wartung und Pflege .............................. 14 Saugplatte ..............................14 Dichtheitsprüfung ............................14 Jährliche Prüfung ............................14 Hinweis zum Typenschild ..........................14 Hinweis zur Vermietung/Verleihung von PROBST-Geräten .................14 Über den Entwickler ............................. 15 Anwendungsbeispiele für FXAH-120-GRABO-GREENLINE .................. 16 Änderungen gegenüber den Angaben und Abbildungen in der Betriebsanleitung sind vorbehalten. 58500016... -
Page 5: Eg-Konformitätserklärung
2014/30/EU (Elektromagnetische Verträglichkeit) DIN EN 1012-1 / DIN EN 1012-2 Kompressoren und Vakuumpumpen; Sicherheitsanforderungen Teil 1 und 2. Dokumentationsbevollmächtigter: Name: Jean Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 16.09.2021................(Eric Wilhelm, Geschäftsführer) 58500016... -
Page 6: Sicherheit
Sicherheit Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder Sachschäden die Folge. -
Page 7: Schutzausrüstung
Sicherheit Schutzausrüstung • Die Schutzausrüstung besteht gemäß den sicherheitstechnischen Schutzkleidung Anforderungen aus: • Schutzhandschuhe • Sicherheitsschuhe Unfallschutz • Arbeitsbereich für unbefugte Personen, insbesondere Kinder, weiträumig absichern. • Vorsicht bei Gewitter! • Arbeitsbereich ausreichend beleuchten. • Vorsicht bei nassen, angefrorenen und verschmutzten Baustoffen! •... -
Page 8: Akku Sicherheit
Wenn ein Akku defekt ist, kann Flüssigkeit entweichen und mit angrenzenden Komponenten in Kontakt kommen. • Das Gerät „FLIEGUAN-AKKU-HANDY“ und das Batterie-Ladegerät sind NICHT wasserdicht!!! • Vor dem Gebrauch, Ladegerät, Kabel und Stecker überprüfen. Wenn Beschädigungen erkennbar sind, das Ladegerät nicht verwenden! •... -
Page 9: Allgemeines
Die maximale Tragfähigkeit (WLL) darf keinesfalls überschritten werden! Die Last könnte sich loslösen und herabfallen. Verletzungsgefahr! Das Gerät „FLIEGUAN-AKKU-HANDY“ ist nicht zum Klettern oder zum Tragen des Gewichts einer Person geeignet oder vorgesehen. Die Verwendung des Gerätes zum Klettern oder zu einem anderen nicht vorgesehenen Zweck kann zu Verletzungen oder zum Tod führen. - Page 10 Allgemeines • Die Last (Steinplatte, Fliese usw.) welche angesaugt und transportiert werden soll, muss genügend Eigenstabilität aufweisen, da ansonsten Bruchgefahr beim Anheben besteht! • Lasten dürfen sich beim Anheben keinesfalls durchbiegen – darauf ist besonders bei dünnen und großformatigen Lasten zu achten! •...
-
Page 11: Technische Daten
Allgemeines Technische Daten 3.2.1 Allgemein Akkuspannung Arbeitszeit (vollgeladen) Akkukapazität Saugleistung 14,8V Li-Ion ca. 1,5 Stunden 2.2 AH Tragfähigkeit (WLL) Erforderlicher Unterdruck Nettogewicht (mit Akku) Abmessungen 120 kg (265 lbs) - 0,6 bar (- 8,7 psi) 1,5 kg (3,3 lbs) 297 x 181 x 115 mm 3.2.2 Ladegerät Modell... -
Page 12: Bedienung
Bedienung Bedienung Allgemein • Festsitzende Lasten nicht losreißen. • Bei Energieausfall die Last, wenn möglich sofort absetzen. • Nur geeignete Lasten ansaugen und heben (Eigenstabilität und Oberflächendichte prüfen). • Last nur auf freier, ebener Fläche absetzen. Sie können sonst beim Lösen verrutschen. •... -
Page 13: Gerätebedienung
Bedienung Gerätebedienung 4.2.1 Verbinden eines Tragegurtes mit dem Gerät • Die vier Metallösen rund um den Griff dienen zur Befestigung des Tragegurtes. • Jeweils eine der Schnallen (an den Enden des Bandes) in eine hierfür vorgesehene Öse sichern. • Tragegurt kann zur Lastunterstützung um die Schulter des Bedieners gelegt werden. -
Page 14: Akku Wechseln
Bedienung 4.2.4 Akku wechseln • Um den Akku aus dem Gerät (FXAH-120-GRABO- GREENLINE) zu entnehmen, Akku-Clip nach vorne schieben (weg vom Haltegriff). • Der Akku kann jetzt nach oben aus dem Akku- Fach entfernt werden. • Um einen Akku in das Gerät (FXAH-120-GRABO- GREENLINE) wieder einzusetzen, Akku ins Akku-Fach stecken und Akku-Clip nach hinten schieben (in Richtung des Haltegriffs) um den... -
Page 15: Inbetriebnahme
Bedienung 4.2.6 Inbetriebnahme • ① ON-OFF Schalter in die ON-Position schieben, um das Gerät (FXAH-120-GRABO-GREENLINE) anzuschalten. • ② Die Akkuzustandsanzeige unterhalb des Stromschalters leuchtet auf, um den Ladezustand des Akkus anzuzeigen. • ② ⑥ Sollte die Akkuzustandsanzeige blinken, ist der Akku nicht ausreichend aufgeladen und sollte vor Gebrauch des Gerätes aufgeladen werden. -
Page 16: Wartung Und Pflege
(z.B. Kran, Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten • Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original- Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original-Betriebsanleitung mit zuliefern)! 58500016... -
Page 17: Über Den Entwickler
Über den Entwickler Über den Entwickler Der "Moderne GRABO" wurde vom Maschinenbauingenieur Nimo Rotem erfunden. Obwohl es "handgeführte elektrische Vakuumgeräte" schon seit einiger Zeit gibt, ermöglichte ein großer technischer Durchbruch in der Dichtungstechnologie, der von Nemo vorangetrieben wurde, den modernen GRABO-Geräten eine unglaubliche Hebeleistung in ein kleines und tragbares Paket zu packen. -
Page 18: Anwendungsbeispiele Für Fxah-120-Grabo-Greenline
Anwendungsbeispiele für FXAH-120-GRABO-GREENLINE Anwendungsbeispiele für FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-SOLO-Set 48500055 FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-DUO-SET 48500054 FXAH-120-DUO-SET 48500039 VPH-RS 42710072 58500016 16 / 16... - Page 19 Operating Instructions Translation of original operating instructions FLIEGUAN-AKKU-HANDY FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE 58500016...
- Page 20 Leak test .................................14 Annual audit ..............................14 Hints to the type plate ...........................14 Hints to the renting/leasing of PROBST devices ..................14 About the developer ............................. 15 Examples of use for FXAH-120-GRABO-GREENLINE .................... 16 We hereby reserve the right to make changes to the information and illustrations in the operating instructions.
-
Page 21: Ec-Declaration Of Conformity / Ukca-Declaration Of Conformity
Address: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Authorized person for UK-documentation: Name: Nigel Hughes Address: Probst Ltd ; Unit 2 Fletcher House; Stafford Park 17; Telford Shropshire TF3 3DG, United Kingdom Signature, information to the subscriber: Erdmannhausen, 16.09.2021................(Eric Wilhelm, Managing director) -
Page 22: Safety
Safety Safety Safety symbols Danger to life! Identifies imminent hazard. If you do not avoid the hazard, death or severe injury will result. Hazardous situation! Identifies a potentially hazardous situation. If you do not avoid the situation, injury or damage to property can result. -
Page 23: Accident Prevention
Safety Accident prevention • The workplace has to be covered for unauthorized persons, especially children. • Caution at thunderstorm - danger of lightning! Depending on the intensity of the thunderstorm, stop working with the device if necessary. • The workplace must be sufficiently illuminated. •... -
Page 24: Battery Safety
• If a battery is defective, liquid may leak and come into contact with adjacent components. • The device "FLIEGUAN-AKKU-HANDY" and the battery charger are NOT waterproof!!! • Check the charger, cable and plug before use. If damage is visible, do not use the charger! •... -
Page 25: General
The load could become loose and fall down. Danger of injury! The device "FLIEGUAN-AKKU-HANDY" is not suitable or intended for climbing or carrying the weight of a person. Using the device for climbing or for any other purpose not intended may result in injury or death. - Page 26 General ● The load (stone slab, tile etc.) which is to be sucked and transported, must have sufficient inherent stability, otherwise there is risk of breakage when lifting! ● Loads must not be bend when lifting - especially take care with thin and large-sized stone slabs! ●...
-
Page 27: Technical Data
General Technical data 3.2.1 General Battery voltage Working time (fully charged) Battery capacity Suction capacity 14,8V Li-Ion approx. 1,5 hours 2.2 AH Load capacity (WLL) Required negative pressure Net weight (with battery) Dimensions 120 kg (265 lbs) - 0,6 bar (- 8,7 psi) 1,5 kg (3,3 lbs) 297 x 181 x 115 mm 3.2.2... -
Page 28: Operation
Operation Operation General • Do not tear off stuck loads. • In the event of a power failure, immediately disconnect the load if possible. • Only suck in and lift suitable loads (check inherent stability and surface density). • Only place the load on a free, level surface. Otherwise they can slip when released. •... -
Page 29: Device Operation
Operation Device operation 4.2.1 Connecting a carrying strap to the device • The four metal eyelets around the handle are used to attach the lifting carrying strap. • Secure one of the buckles (at each end of the strap) in an eyelet provided for this purpose. -
Page 30: Replace Battery
Operation 4.2.4 Replace battery • To remove the battery from the unit (FXAH-120- GRABO-GREENLINE), slide the battery clip forward (away from the handle). • The battery can now be removed from the top of the battery compartment. • To reinsert a battery into the unit (FXAH-120- GRABO-GREENLINE), insert the battery into the battery compartment and slide the battery clip backward (toward the handle) to secure the... -
Page 31: Starting Up
Operation 4.2.6 Starting up • ① Slide the ON-OFF switch to the ON position to turn on the unit (FXAH-120-GRABO-GREENLINE). • ② The battery status indicator below the power switch lights up to indicate the battery charge level. • ② ⑥... -
Page 32: Maintenance And Care
Hints to the renting/leasing of PROBST devices • With every renting/leasing of PROBST devices the original operating instructions must be included unconditionally (in deviation of the user´s country's language, the respective translations of the original operating instructions must be delivered additionally)! -
Page 33: About The Developer
About the developer About the developer The “Modern GRABO” was invented by Mechanical Engineer Mr. Nimo Rotem. Although “hand-held electric vacuum units” have been around for some time, a major engineering breakthrough in sealing technologies, pioneered by Nemo, allowed modern GRABO units to pack an incredible amount of lifting capacity in a small and portable package, and do so on a wide variety of rough surfaces and objects. -
Page 34: Examples Of Use For Fxah-120-Grabo-Greenline
Examples of use for FXAH-120-GRABO-GREENLINE Examples of use for FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-SOLO-Set 48500055 FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-DUO-SET 48500054 FXAH-120-DUO-SET 48500039 VPH-RS 42710072 58500016 16 / 16... - Page 35 Instructions d'emploi Traduction des instructions d'emploi originales FLIEGUAN-AKKU-HANDY FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE 58500016...
- Page 36 Test d'étanchéité ............................14 Audit annuel ..............................14 Informations concernant la plaque signalétique ..................14 Remarque concernant la location/le prêt des engins PROBST ..............14 À propos du développeur ............................. 15 Exemples d'utilisation pour FXAH-120-GRABO-GREENLINE ................16 Nous nous réservons le droit de modifier les informations et les illustrations du mode d'emploi.
-
Page 37: Ce-Déclaration De Conformité
DIN EN 1012-1 / DIN EN 1012-2 Compresseurs et pompes a vide; Exigences en matière de sécurité. Partie 1 et 2. Personne autorise pour EC-documentation: Nom: Jean Holderied Adresse: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Signature, informations ou signataire: Erdmannhausen, 16.09.2021................(Eric Wilhelm, Gérant) -
Page 38: Sécurité
Sécurité Sécurité Instructions de sécurité Danger de mort ! Désigne un danger. Provoque des blessures graves ou la mort s’il n’est pas évité. Situation dangereuse ! Désigne une situation dangereuse. Risque de blessures légères ou mineures, ou de dommages matériels si elle n’est pas évitée. -
Page 39: Protection Contre Les Accidents
Sécurité Protection contre les accidents • Protéger largement la zone de travail pour empêcher l’accès des personnes non autorisées, en particulier des enfants. • Attention en cas d’orage - danger de foudre! En fonction de l'intensité de l'orage, arrêtez de travailler avec l'appareil si nécessaire. •... -
Page 40: Sécurité Des Batteries
Si une batterie est défectueuse, le liquide peut fuir et entrer en contact avec les composants adjacents. • L'appareil "FLIEGUAN-AKKU-HANDY" et le chargeur de batterie ne sont PAS étanches ! !! • Vérifiez le chargeur, le câble et la prise avant l'utilisation. -
Page 41: Généralités
Les charges peuvent être soulevées En cas de doute il convient de contacter le fabricant. L'appareil „FLIEGUAN-AKKU-HANDY“ est un aspirateur à main électrique qui a une force de maintien allant jusqu'à 120 kg et peut aspirer sur presque toutes les surfaces. - Page 42 Généralités ● La charge (dalle en pierre, carreau etc.) qui doit être aspirée et transportée doit avoir une stabilité suffisante, dans le cas contraire la charge risque de se briser au moment où elle sera soulevée! ● Les dalles de pierre ne doivent en aucun cas fléchir pendant l’opération de levage –...
-
Page 43: Caractéristiques Techniques
Généralités Caractéristiques techniques 3.2.1 Généralités Tension de la batterie Temps de travail (entièrement Capacité de la batterie Capacité d'aspiration chargé) 14,8V Li-Ion environ 1,5 heures 2.2 AH Capacité de charge (WLL) Pression négative requise Poids net (avec batterie) Dimensions 120 kg (265 lbs) - 0,6 bar (- 8,7 psi) 1,5 kg (3,3 lbs) 297 x 181 x 115 mm... -
Page 44: Maniement
Maniement Maniement Généralités • N'arrachez pas les charges coincées. • En cas de panne de courant, débranchez immédiatement la charge si possible. • N'aspirez et ne soulevez que les charges appropriées (vérifiez la stabilité inhérente et la densité de surface). •... -
Page 45: Fonctionnement De L'appareil
Maniement Fonctionnement de l'appareil 4.2.1 Connexion d'une courroie de transport à l'appareil • Les quatre oeillets métalliques autour de la poignée servent à fixer la sangle de levage. • Fixez l'une des boucles (à chaque extrémité de la sangle) dans un oeillet prévu à cet effet. -
Page 46: Remplacer La Pile
Maniement 4.2.4 Remplacer la pile • Pour retirer la batterie de l'appareil (FXAH-120- GRABO-GREENLINE), faites glisser le clip de la batterie vers l'avant (en l'éloignant de la poignée). • La pile peut maintenant être retirée du haut du compartiment de la pile. •... -
Page 47: Mise En Service
Maniement 4.2.6 Mise en service • ① Faites glisser l'interrupteur ON-OFF sur la position ON pour mettre l'appareil en marche (FXAH-120- GRABO-GREENLINE). • ② L'indicateur d'état de la batterie sous l'interrupteur s'allume pour indiquer le niveau de charge de la batterie. -
Page 48: Maintenance Et Entretien
Remarque concernant la location/le prêt des engins PROBST • Lors de chaque location/prêt d’un engin PROBST, les instructions d’emploi originales correspondantes doivent impérativement être jointes (si la langue n’est pas celle de l’utilisateur, une traduction des instructions d’emploi originales dans la langue adéquate doit être fournie) ! -
Page 49: À Propos Du Développeur
À propos du développeur À propos du développeur Le "GRABO moderne" a été inventé par l'ingénieur en mécanique Nimo Rotem. Bien que les "aspirateurs électriques portatifs" existent depuis un certain temps, une percée technique majeure dans la technologie de l'étanchéité, réalisée par Nemo, a permis aux appareils GRABO modernes d'offrir une puissance de levage incroyable dans un emballage petit et portable. -
Page 50: Exemples D'utilisation Pour Fxah-120-Grabo-Greenline
Exemples d'utilisation pour FXAH-120-GRABO-GREENLINE Exemples d'utilisation pour FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-SOLO-Set 48500055 FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-DUO-SET 48500054 FXAH-120-DUO-SET 48500039 VPH-RS 42710072 58500016 16 / 16... - Page 51 Istruzioni d’uso Traduzione delle istruzioni originali di funzionamento FLIEGUAN-AKKU-HANDY FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE 58500016...
- Page 52 Prova di tenuta ..............................14 Audit annuale ..............................14 Indicazioni per l’etichetta identificativa .......................14 Indicazioni per il noleggio/leasing di attrezzature PROBST ................14 Informazioni sullo sviluppatore ........................... 15 Esempi d'uso per FXAH-120-GRABO-GREENLINE ....................16 Ci riserviamo il diritto di apportare modifiche alle informazioni e alle illustrazioni delle istruzioni per l'uso.
-
Page 53: Certificato Di Conformita´norme Ce
DIN EN 1012-1 / DIN EN 1012-2 Compressori e pompe vacuum .Requisiti di sicurezza parte 1 e 2. Persona autorizzata per CE-documentazione: Nome: Jean Holderied Indirizzo: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Firma, dati del sottoscrivente: Erdmannhausen, 16.09.2021................(Eric Wilhelm, direzione) -
Page 54: Sicurezza
Sicurezza Sicurezza Simboli di sicurezza Pericolo di vita! Indica un pericolo. Se non viene osservato le conseguenze possono essere la morte o gravi infortuni. Situazione pericolosa! Indica una situazione pericolosa. Le conseguenze possono essere infortuni e ferite. Vietato! Indica un divieto. Se non osservato le conseguenze possono essere la morte o gravi ferite. Informazioni importanti o suggerimenti utili per l'uso. -
Page 55: Protezione Contro Gli Infortuni
Sicurezza Protezione contro gli infortuni • Mettere in sicurezza l'area di lavoro per le persone non autorizzate, soprattutto i bambini, su una vasta area. • Attenzione ai temporali! • Illuminate sufficientemente l'area di lavoro. • Attenzione ai materiali da costruzione bagnati, congelati e sporchi! •... -
Page 56: Sicurezza Della Batteria
• Se una batteria è difettosa, il liquido può fuoriuscire ed entrare in contatto con i componenti adiacenti. • L'unità "FLIEGUAN-AKKU-HANDY" e il caricabatterie NON sono impermeabili!!! • Prima dell'uso, controllare il caricabatterie, il cavo e la spina. In caso di danni visibili, non utilizzare il caricabatterie! •... -
Page 57: Aspetti Generali
Il carico potrebbe allentarsi e cadere. Pericolo di lesioni! Il dispositivo "FLIEGUAN-AKKU-HANDY" non è adatto o destinato ad arrampicarsi o a portare il peso di una persona. L'utilizzo del dispositivo per l'arrampicata o per qualsiasi altro scopo non previsto può provocare lesioni o morte. - Page 58 Aspetti generali • Il carico (lastra in pietra, marmetta ecc.) che deve essere aspirato e sollevato, deve avere una stabilità inerente sufficiente, in caso contrario sussiste il rischio di rottura durante il sollevamento! • Le lastre in pietra non devono piegarsi durante il sollevamento –...
-
Page 59: Dati Tecnici
Aspetti generali Dati tecnici 3.2.1 Generale Tensione della batteria Tempo di lavoro (a piena carica) Capacità della batteria Capacità di aspirazione 14,8V Li-Ion ca. 1,5 ore 2,2 AH Capacità di carico (WLL) Pressione negativa richiesta Peso netto (con batteria) Dimensioni 120 kg (265 lbs) -0,6 bar (- 8,7 psi) 1,5 kg (3,3 lbs) -
Page 60: Funzionamento
Funzionamento Funzionamento Generale • Non strappare i carichi bloccati. • In caso di mancanza di corrente, se possibile, scollegare immediatamente il carico. • Aspirare e sollevare solo carichi idonei (verificare la stabilità intrinseca e la densità superficiale). • Posizionare il carico solo su una superficie libera e piana. Altrimenti possono scivolare quando vengono rilasciati. -
Page 61: Funzionamento Del Dispositivo
Funzionamento Funzionamento del dispositivo 4.2.1 Collegamento di una tracolla per il trasporto all'apparecchio • I quattro occhielli metallici intorno alla maniglia sono utilizzati per fissare la cinghia di sollevamento per il trasporto. • Fissare una delle fibbie (ad ogni estremità della cinghia) in un apposito occhiello. -
Page 62: Sostituire La Batteria
Funzionamento 4.2.4 Sostituire la batteria • Per rimuovere la batteria dall'unità (FXAH-120- GRABO-GREENLINE), far scorrere la clip della batteria in avanti (lontano dall'impugnatura). • La batteria può ora essere rimossa dalla parte superiore del vano batterie. • Per reinserire una batteria nell'unità (FXAH-120- GRABO-GREENLINE), inserire la batteria nel vano batteria e far scorrere la clip della batteria all'indietro (verso l'impugnatura) per fissare la... -
Page 63: Messa In Servizio
Funzionamento 4.2.6 Messa in servizio • ① Far scorrere l'interruttore ON-OFF in posizione ON per accendere l'unità (FXAH-120-GRABO- GREENLINE). • ② L'indicatore di stato della batteria sotto l'interruttore di alimentazione si illumina per indicare il livello di carica della batteria. •... -
Page 64: Cura E Manutenzione
Esempio: Indicazioni per il noleggio/leasing di attrezzature PROBST • Ad ogni noleggio/leasing delle attrezzature PROBST è obbligatorio includere le istruzioni d’uso originali (a seconda della lingua del paese dell’utilizzatore, verrà fornita in aggiunta la traduzione delle istruzioni d’uso originali)! 58500016... -
Page 65: Informazioni Sullo Sviluppatore
Informazioni sullo sviluppatore Informazioni sullo sviluppatore Il "GRABO moderno" è stato inventato dall'ingegnere meccanico Nimo Rotem. Anche se gli "aspirapolvere elettrici portatili" esistono da tempo, un importante progresso tecnico nella tecnologia delle guarnizioni, guidato da Nemo, ha permesso ai moderni dispositivi GRABO di racchiudere un'incredibile potenza di sollevamento in un pacchetto piccolo e portatile. -
Page 66: Esempi D'uso Per Fxah-120-Grabo-Greenline
Esempi d'uso per FXAH-120-GRABO-GREENLINE Esempi d'uso per FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-SOLO-Set 48500055 FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-DUO-SET 48500054 FXAH-120-DUO-SET 48500039 VPH-RS 42710072 58500016 16 / 16... - Page 67 Instrukcja Obsługi Tłumaczenie oryginalnej instrukcji FLIEGUAN-AKKU-HANDY FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE 58500016...
- Page 68 Test szczelności .............................14 Audyt roczny ..............................14 Wskazówki dotyczące tabliczki znamionowej .....................14 Wskazówka dotycząca wynajmowania/wypożyczania urządzeń marki PROBST ........14 O deweloperze ..............................15 Przykłady zastosowania dla FXAH-120-GRABO-GREENLINE ................16 Zastrzegamy sobie prawo do wprowadzania zmian w informacjach i ilustracjach zawartych w instrukcji obsługi.
-
Page 69: Ce - Deklaracja Zgodności
Kompresory i pompy próżniowe; wymogi dotyczące bezpieczeństwa część 1 i 2. Autoryzować osoba dla EC- Dokumentacja : Nazwisko: Jean Holderied Adres: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Podpis, informacje na temat osoby podpisującej: Erdmannhausen, 16.09.2021................(Eric Wilhelm, Prezes Zarządu) -
Page 70: Bezpieczeństwo
Bezpieczeństwo Bezpieczeństwo Wskazówki bezpieczeństwa Niebezpieczeństwo dla życia! Oznacza niebezpieczeństwo. W przypadku, gdy nie będzie unikane, następstwem może być śmierć lub ciężkie zranienie. Sytuacja niebezpieczna! Oznacza sytuację niebezpieczną. W przypadku, gdy nie będzie unikana, następstwem mogą być ciężkie zranienia lub szkody materialne. Zakaz! Oznacza zakaz. -
Page 71: Wyposażenie Ochronne
Bezpieczeństwo Wyposażenie ochronne • odzieży ochronnej Zgodnie z wymaganiami w zakresie bezpieczeństwa wyposażenie • rękawic ochronnych ochronne składa się z: • butów ochronnych Ochrona przed nieszczęśliwym wypadkiem • Zabezpieczyć miejsce pracy dla osób nieupoważnionych, zwłaszcza dzieci, na dużej powierzchni. • Uwaga podczas burzy z piorunami - zagrożenie piorunem! W zależności od intensywności burzy, w razie potrzeby należy przerwać... -
Page 72: Bezpieczeństwo Baterii
• Jeśli akumulator jest uszkodzony, może dojść do wycieku cieczy i kontaktu z sąsiednimi elementami. • Urządzenie "FLIEGUAN-AKKU-HANDY" oraz ładowarka do akumulatorów NIE SĄ wodoodporne!!! • Przed użyciem należy sprawdzić ładowarkę, kabel i wtyczkę. Jeżeli widoczne są jakiekolwiek uszkodzenia, nie należy używać ładowarki! •... -
Page 73: Informacje Ogólne
W razie wątpliwości skontaktować się przed zastosowaniem z producentem. Urządzenie „FLIEGUAN-AKKU-HANDY“ jest elektrycznym odkurzaczem ręcznym o sile nacisku do 120 kg, który może zasysać prawie każdą powierzchnię. Dzięki temu urządzenie nadaje się do zasysania i późniejszego podnoszenia, przesuwania i układania płytek, a także kamienia naturalnego, płyt betonowych i marmurowych oraz innych, powszechnie stosowanych w... - Page 74 Informacje ogólne • Ładunek (płyta kamienna, dachówka itp.), który ma zostać wessany i przetransportowany, musi mieć wystarczającą wewnętrzną stabilność, w przeciwnym razie istnieje ryzyko złamania podczas podnoszenia! • Ładunki nie mogą zginać się podczas podnoszenia - jest to szczególnie ważne w przypadku cienkich i dużych ładunków! •...
-
Page 75: Dane Techniczne
Informacje ogólne Dane techniczne 3.2.1 Ogólne Napięcie akumulatora Czas pracy (w pełni Pojemność baterii Wydajność odsysania naładowany) 14,8V Li-Ion ok. 1,5 godziny 2.2 AH Nośność (WLL) Wymagane podciśnienie Waga netto Wymiary (z akumulatorem) 120 kg (265 lbs) - 0,6 bar (- 8,7 psi) 1,5 kg (3,3 lbs) 297 x 181 x 115 mm 3.2.2... -
Page 76: Manipulowanie
Manipulowanie Manipulowanie Ogólne • Nie odrywaj zaklinowanych ładunków. • W przypadku awarii zasilania należy w miarę możliwości natychmiast odłączyć obciążenie. • Wsysać i podnosić tylko odpowiednie ładunki (sprawdzić wewnętrzną stabilność i gęstość powierzchni). • Ładunek należy umieszczać tylko na wolnej, równej powierzchni. W przeciwnym razie mogą się ześlizgnąć... -
Page 77: Obsługa Urządzenia
Manipulowanie Obsługa urządzenia 4.2.1 Podłączanie paska nośnego do urządzenia • Cztery metalowe oczka wokół uchwytu służą do mocowania pasa nośnego do podnoszenia. • Zamocuj jedną z klamer (na każdym końcu taśmy) w przewidzianym do tego celu oczku. • Pasek nośny może być umieszczony wokół ramienia operatora, aby podtrzymać... -
Page 78: Wymiana Baterii
Manipulowanie 4.2.4 Wymiana baterii • Aby wyjąć baterię z urządzenia (FXAH-120- GRABO-GREENLINE), przesuń zaczep baterii do przodu (z dala od uchwytu). • Baterię można teraz wyjąć z górnej części komory baterii. • Aby ponownie włożyć baterię do urządzenia (FXAH-120-GRABO-GREENLINE), włóż ją do komory baterii i przesuń... -
Page 79: Uruchomienie
Manipulowanie 4.2.6 Uruchomienie • ① Przesuń przełącznik ON-OFF do pozycji ON, aby włączyć urządzenie (FXAH-120-GRABO-GREENLINE). • ② Wskaźnik stanu akumulatora poniżej wyłącznika zasilania świeci się, wskazując poziom naładowania akumulatora. • ② ⑥ Jeśli wskaźnik stanu akumulatora miga, oznacza to, że akumulator nie jest wystarczająco naładowany i należy go naładować... -
Page 80: Konserwacja I Utrzymanie
(np. dźwig, wyciąg łańcuchowy, wózek widłowy, koparka...). Przykład: Wskazówka dotycząca wynajmowania/wypożyczania urządzeń marki PROBST • Każde wypożyczenie/wynajęcie urządzeń marki PROBST wymaga dołączenia oryginalnej instrukcji obsługi! Jeśli w kraju użytkownika obowiązuje inny język, należy ponadto dostarczyć tłumaczenie oryginalnej instrukcji obsługi. 58500016... -
Page 81: Deweloperze
O deweloperze O deweloperze „Nowoczesne GRABO" zostało wynalezione przez inżyniera mechanika Nimo Rotem. Chociaż "ręczne odkurzacze elektryczne" istnieją już od jakiegoś czasu, to dzięki przełomowi technicznemu w technologii uszczelnień, dokonanemu przez firmę Nemo, nowoczesne urządzenia GRABO posiadają niesamowitą moc podnoszenia w małym i przenośnym opakowaniu. -
Page 82: Przykłady Zastosowania Dla Fxah-120-Grabo-Greenline
Przykłady zastosowania dla FXAH-120-GRABO-GREENLINE Przykłady zastosowania dla FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-SOLO-Set 48500055 FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-DUO-SET 48500054 FXAH-120-DUO-SET 48500039 VPH-RS 42710072 58500016 16 / 16... - Page 83 Instrucciones de uso Traducción de las instrucciones de uso originales FLIEGUAN-AKKU-HANDY FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE 58500016...
- Page 84 Prueba de fugas .............................14 Inspección anual ............................14 Observación sobre la placa tipo ........................14 Observación para el alquiler de aparatos PROBST ..................14 Sobre el productor ..............................15 Ejemplos de aplicación de FXAH-120-GRABO-GREENLINE .................. 16 Nos reservamos el derecho a modificar la información y las ilustraciones de las instrucciones de uso.
-
Page 85: Declaración De Conformidad Ce
DIN EN 1012-1 / DIN EN 1012-2 Compresores y bombas de vacío; requisitos de seguridad parte 1 y 2. Persona autoriza por documentación: Nombre: Jean Holderied Dirección: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Firma, datos del firmante: Erdmannhausen, 16.09.2021................(Eric Wilhelm, Encargado) -
Page 86: Seguridad
Seguridad Seguridad Indicaciones de seguridad ¡Peligro de muerte! Identifica un peligro. Si no se evita, la consecuencia pueden ser la muerte y lesiones muy graves. ¡Situación peligrosa! Identifica una situación peligrosa. Si no se evita, la consecuencia pueden ser lesiones o daños materiales. ¡Prohibición! Identifica una prohibición. -
Page 87: Protección Contra Accidentes
Seguridad Protección contra accidentes • Asegure la zona de trabajo para las personas no autorizadas, especialmente los niños, en una zona amplia. • ¡Precaución durante las tormentas! • Ilumine el área de trabajo lo suficiente. • ¡Ten cuidado con los materiales de construcción mojados, congelados y sucios! •... -
Page 88: Seguridad De La Batería
Si una batería está defectuosa, el líquido puede escapar y entrar en contacto con los componentes adyacentes. • ¡¡¡El dispositivo "FLIEGUAN-AKKU-HANDY" y el cargador de baterías NO son resistente al agua !!! • Antes de utilizarlo, comprueba el cargador, el cable y el enchufe. -
Page 89: Generalidades
La carga podría soltarse y caer. Riesgo de lesiones. El dispositivo "FLIEGUAN-AKKU-HANDY" no es adecuado ni está destinado a la escalada o a soportar el peso de una persona. El uso del aparato para escalar o para cualquier otro fin no previsto puede provocar lesiones o la muerte. - Page 90 Generalidades • La carga (baldosa) a transportar y a aspirar, debe tener la suficiente estabilidad propia, ya que de lo contrario hay peligro de rotura al elevarla. • La carga no se deben flexionar en ningún caso al elevarla – prestar especial atención en baldosas finas o de gran formato! •...
-
Page 91: Datos Técnicos
Generalidades Datos Técnicos 3.2.1 Generalidades Tensión de la batería Tiempo de trabajo Capacidad de la batería Energía de aspiración (con carga completa) 14,8V Li-Ion Aprox. 1,5 horas 2.2 AH Capacidad de carga (WLL) Presión negativa requerida Peso neto (con batería) Dimensiones 120 kg (265 lbs) - 0,6 bar (- 8,7 psi) -
Page 92: Manejo
Manejo Manejo Generalidades • No arrancar las cargas sueltas que estén atascadas. • En caso de fallo de la red eléctrica, baje la carga inmediatamente si es posible. • Aspirar y elevar sólo cargas adecuadas (comprobar la estabilidad inherente y la densidad de la superficie). -
Page 93: Funcionamiento De La Unidad
Manejo Funcionamiento de la unidad 4.2.1 Conexión de la correa de transporte a la unidad • Los cuatro ojales metálicos que rodean el asa sirven para fijar la correa de elevación. • Fije una de las hebillas (en cada extremo de la correa) en un ojal previsto para ello. -
Page 94: Cambiar La Batería
Manejo 4.2.4 Cambiar la batería • Para extraer la batería de la unidad (FXAH-120- GRABO-GREENLINE) , empuje el clip de la batería hacia adelante (lejos del mango). • Ahora se puede extraer la batería hacia arriba del compartimento de la batería. •... -
Page 95: Puesta En Marcha
Manejo 4.2.6 Puesta en marcha • ① Deslice el interruptor ON-OFF a la posición ON para encender la unidad (FXAH-120-GRABO- GREENLINE) • ② El indicador de estado de la batería debajo del interruptor de encendido se ilumina para indicar el estado de carga de la batería. -
Page 96: Mantenimiento Y Conservación
Observación para el alquiler de aparatos PROBST • Cada vez que se alquilen aparatos PROBST se debe suministrar siempre el manual de operación correspondiente original (en caso de ser en un idioma diferente al del país de uso, se debe suministrar la traducción correspondiente del manual de operación original)! -
Page 97: Sobre El Productor
Sobre el productor Sobre el productor El "GRABO moderno" fue inventado por el ingeniero mecánico Nimo Rotem. Aunque las "aspiradoras eléctricas de mano" existen desde hace tiempo, un importante avance técnico en la tecnología de sellado, impulsado por Nemo, permitió que los modernos dispositivos GRABO reunieran una increíble potencia de elevación en un paquete pequeño y portátil. -
Page 98: Ejemplos De Aplicación De Fxah-120-Grabo-Greenline
Ejemplos de aplicación de FXAH-120-GRABO-GREENLINE Ejemplos de aplicación de FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-SOLO-Set 48500055 FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-DUO-SET 48500054 FXAH-120-DUO-SET 48500039 VPH-RS 42710072 58500016 16 / 16... - Page 99 Bedrijfshandleiding Vertaling van de originele bedieningshandleiding FLIEGUAN-AKKU-HANDY FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE 58500016...
- Page 100 Zuigplaat ................................14 Lekkagetest ..............................14 Jaarlijkse controle ............................14 Instructie m.b.t. het typeplaatje ........................14 Instructie m.b.t. verhuur/uitlenen van PROBST apparaten .................14 Over de ontwikkelaar ............................15 Gebruiksvoorbeelden van FXAH-120-GRABO-GREENLINE .................. 16 Wijzigingen van de informatie en afbeeldingen in de gebruiksaanwijzing voorbehouden. 58500016...
-
Page 101: Ce - Conformiteitsverklaring
DIN EN 1012-1 / DIN EN 1012-2 Compressoren en vacuümpompen; veiligheidseisen deel 1 en 2 Autoriseerde persoon voor EC-dokumentatie: Naam: Jean Holderied Adres: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Handtekening, gegevens over ondertekenaar: Erdmannhausen, 16.09.2021................(Eric Wilhelm, directeur) 58500016... -
Page 102: Veiligheid
Veiligheid Veiligheid Veiligheidsinstructies Levensgevaar! Geeft een gevaar aan. Als dit niet voorkomen wordt, zijn de dood en zwaar letsel het gevolg. Gevaarlijke situatie! Geeft een gevaarlijke situatie aan. Als deze niet voorkomen wordt, kunnen letsel of schade het gevolg zijn Verbod! Geeft een verbod aan. -
Page 103: Beschermende Uitrusting
Veiligheid Beschermende uitrusting • De beschermende uitrusting bestaat volgens de Beschermende kleding veiligheidstechnische eisen uit: • Veiligheidshandschoenen • Veiligheidsschoenen Ongevallenpreventie • Beveilig het werkgebied voor onbevoegden, vooral kinderen, over een groot gebied. • Voorzichtig bij onweer! • Verlicht het werkgebied voldoende. •... -
Page 104: Veiligheid Van De Batterij
Als een batterij defect is, kan er vloeistof lekken en in contact komen met aangrenzende componenten. • Het apparaat "FLIEGUAN-AKKU-HANDY" en de batterijlader zijn NIET waterdicht!!! • Controleer de lader, de kabel en de stekker voor gebruik. Als er schade zichtbaar is, gebruik dan de lader niet! •... -
Page 105: Algemeen
De lading kan losraken en naar beneden vallen. Gevaar voor letsel! Het apparaat "FLIEGUAN-AKKU-HANDY" is niet geschikt of bedoeld om te klimmen of het gewicht van een persoon te dragen. Het gebruik van het toestel om te klimmen of voor andere doeleinden dan waarvoor het bestemd is, kan leiden tot letsel of de dood. - Page 106 Algemeen ● De last (steenplaat, tegels enz.) die moet worden aangezogen en getransporteerd, moet voldoende eigen stabiliteit bezitten, omdat anders tijdens het optillen gevaar voor breuk bestaat! ● Steenplaten mogen bij het optillen in geen geval doorbuigen – met name bij dunne en grote steenplaten moet daarop worden gelet! •...
-
Page 107: Technische Gegevens
Algemeen Technische gegevens 3.2.1 Algemeen Batterijspanning Werktijd (volledig opgeladen) Batterijcapaciteit Zuigcapaciteit 14,8V Li-Ion ongeveer 1,5 uur 2.2 AH Belastingscapaciteit (WLL) Vereiste negatieve druk Nettogewicht Afmetingen (met batterij) 120 kg (265 lbs) - 0,6 bar (- 8,7 psi) 1,5 kg (3,3 lbs) 297 x 181 x 115 mm 3.2.2 Acculader... -
Page 108: Bediening
Bediening Bediening Algemeen • Scheur geen vastzittende lading af. • In het geval van een stroomstoring moet de belasting, indien mogelijk, onmiddellijk worden losgekoppeld. • Zuig alleen geschikte ladingen op en hef ze op (controleer de inherente stabiliteit en de oppervlaktedichtheid). -
Page 109: Bediening Van Het Apparaat
Bediening Bediening van het apparaat 4.2.1 Het aansluiten van een draagriem op het apparaat • De vier metalen oogjes rond het handvat worden gebruikt om de draagriem te bevestigen. • Zet een van de gespen (aan elk uiteinde van de band) vast in een daarvoor bestemd oogje. -
Page 110: Vervang De Batterij
Bediening 4.2.4 Vervang de batterij • Om de batterij uit het apparaat (FXAH-120- GRABO-GREENLINE) te verwijderen, schuift u de batterijclip naar voren (weg van de handgreep). • De batterij kan nu uit de bovenkant van het batterijcompartiment worden verwijderd. • Om een batterij opnieuw in het toestel (FXAH- 120-GRABO-GREENLINE) te plaatsen, plaatst u de batterij in het batterijvak en schuift u de... -
Page 111: Inbedrijfstelling
Bediening 4.2.6 Inbedrijfstelling • ① Schuif de ON-OFF schakelaar in de stand ON om het apparaat in te schakelen (FXAH-120-GRABO- GREENLINE). • ② De indicator voor de batterijstatus onder de stroomschakelaar licht op om het laadniveau van de batterij aan te geven. •... -
Page 112: Onderhoud En Verzorging
Instructie m.b.t. verhuur/uitlenen van PROBST apparaten • Bij iedere uitlening/verhuur van PROBST apparaten moet absoluut de daarbij horende originele handleiding worden meegeleverd (indien de taal van het land van de betreffende gebruiker afwijkt, dient bovendien de desbetreffende vertaling van de originele handleiding te worden meegeleverd)! -
Page 113: Over De Ontwikkelaar
Over de ontwikkelaar Over de ontwikkelaar De "Moderne GRABO" is uitgevonden door werktuigbouwkundig ingenieur Nimo Rotem. Hoewel "elektrische handstofzuigers" al enige tijd bestaan, heeft een belangrijke technische doorbraak in de afdichtingstechnologie, aangedreven door Nemo, de moderne GRABO-apparaten in staat gesteld een ongelooflijke hefkracht in een klein en draagbaar pakket te stoppen. -
Page 114: Gebruiksvoorbeelden Van Fxah-120-Grabo-Greenline
Gebruiksvoorbeelden van FXAH-120-GRABO-GREENLINE Gebruiksvoorbeelden van FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-SOLO-Set 48500055 FXAH-120-GRABO-GREENLINE FXAH-120-GRABO-GREENLINE FXAH-120-DUO-SET 48500054 FXAH-120-DUO-SET 48500039 VPH-RS 42710072 58500016 16 / 16...
