I
Manuale Operativo

COMUNICAZIONE SERIALE

Il Manometro ha una porta seriale (opzione) per la comunicazione
remota con PC/PLC, la comunicazione può avvenire in due modi:

modalità Master-Slave: programmando uno dei tre baud-rate
disponibili il Manometro funziona come Slave, lo strumento
reagisce solo a comandi seriali provenienti dall'esterno.

modalità Master (o data logger): programmando t lo strumento
trasmette ciclicamente il valore campionato.
Selezioni: 0 = Seriale Disabilitata
1 = 4800 baud 2 = 9600 baud 3 = 19200 baud
P = Stampante t = Trasmissione continua del dato
Protocollo comunicazione Master-Slave: (4800,9600,19200) N 8 1
Protocollo per stampante e trasmissione continua: 9600 N 8 1
Selezionando P si abilita la stampante (opzione). Nel Menù protetto si
imposta Data e Ora per la stampante. L'ingresso Prt attiva la stampa.
All'accensione i comandi seriali vengono abilitati in ritardo (~10sec.) per
permettere allo strumento di stabilizzarsi. Durante questo ritardo lo
strumento risponde con la stringa: $IINAK<cr>
GB
MO. DMM.414.R8
Pressure gauge can be equipped with a serial port (on request) for remote
communication with a PC/PLC, communication can be performed in two
ways:

Master-Slave mode: by programming one of the three available baud-
rate, the pressure gauge works as Slave, instrument reacts only to the
serial commands coming from the external.

Master-mode (or data logger): by programming t, instrument cyclically
transmit the sample value.
Selections: 0 = Serial Disabled
1 = 4800 baud 2 = 9600 baud 3 = 19200 baud
P = Printer
Master-Slave communication protocol: (4800,9600,19200) N 8 1
Continuous transmission and printer protocol: 9600 N 8 1
Selecting P the external printer (on request) is enabled. In Protected Menu
operator can set Date and Time for Printer. Prt input activates the printing.
At instrument starting, Serial commands are activated later (~10sec.) in
order to enable the gauge stabilize itself. During this delay instrument
answers with string: $IINAK<cr>
SEr 0
Seriale Serial

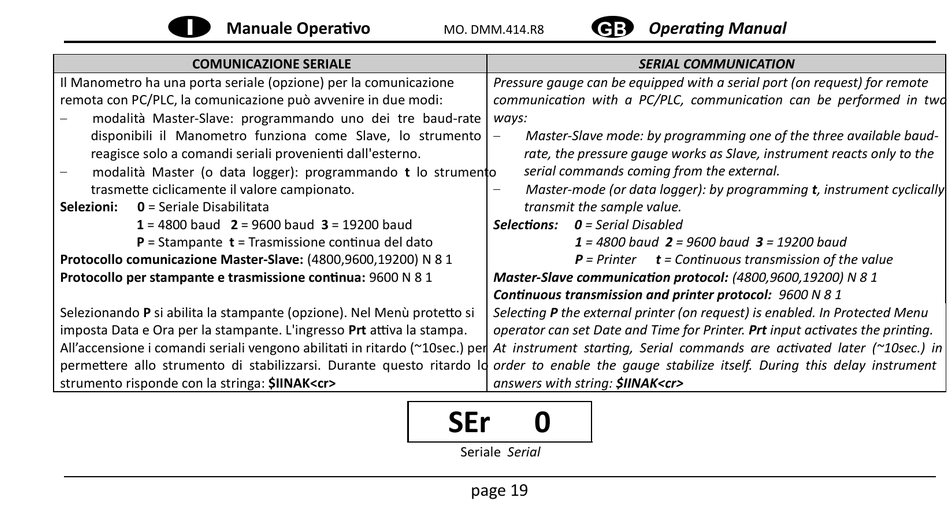

page 19
Operating Manual

SERIAL COMMUNICATION

t = Continuous transmission of the value
