BART LAB-DM2 Operating Manual page 9

I
Manuale Operativo
INGRESSI REMOTI
CARATTERISTICHE RELE' DI USCITA
VALORI MECCANICI LIMITE
a) pressione di servizio
b) pressione limite
c)
pressione di rottura
d) pressione altamente dinamica
ATTACCO DI PROCESSO
CHIAVE DI SERRAGGIO
COPPIA DI SERRAGGIO
CLASSE DI PROTEZIONE - DIN 40050
MATERIALE PARTE SENSORE
MATERIALE CONTENITORE
CONNESSIONI ELETTRICHE
OPZIONI
ALIMENTATORE ESTERNO
USCITA ANALOGICA
USCITA SERIALE RS-232C (full-duplex)
STAMPANTE da pannello: Alfapanel 3+orologio/calen.
VUOTO (V) scala
(*) Solo con alimentazione 24Vdc
MO. DMM.414.R8

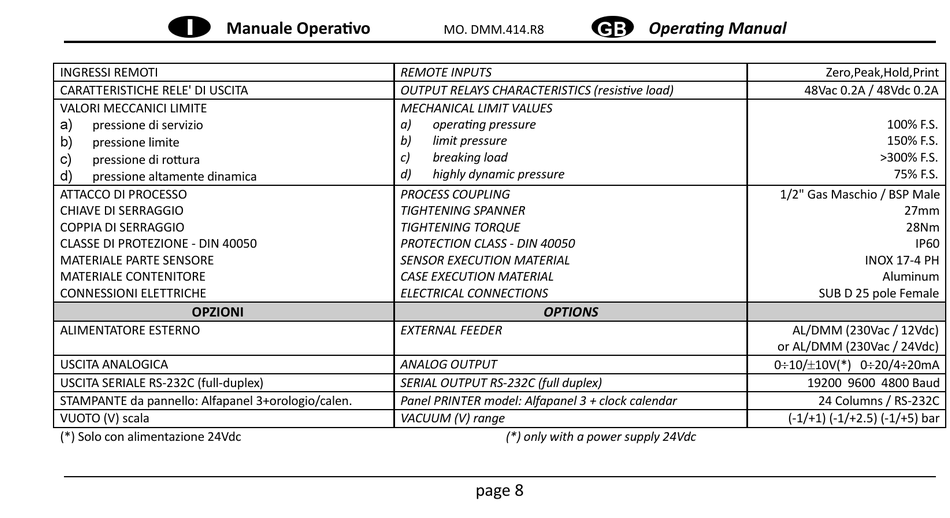

REMOTE INPUTS
OUTPUT RELAYS CHARACTERISTICS (resistive load)
MECHANICAL LIMIT VALUES
a) operating pressure
b) limit pressure
c) breaking load
d) highly dynamic pressure
PROCESS COUPLING
TIGHTENING SPANNER
TIGHTENING TORQUE
PROTECTION CLASS - DIN 40050
SENSOR EXECUTION MATERIAL
CASE EXECUTION MATERIAL
ELECTRICAL CONNECTIONS
OPTIONS
EXTERNAL FEEDER
ANALOG OUTPUT
SERIAL OUTPUT RS-232C (full duplex)
Panel PRINTER model: Alfapanel 3 + clock calendar
VACUUM (V) range
(*) only with a power supply 24Vdc
page 8
Operating Manual
GB
010/10V(*) 020/4÷20mA
Zero,Peak,Hold,Print
48Vac 0.2A / 48Vdc 0.2A
100% F.S.
150% F.S.
>300% F.S.
75% F.S.
1/2" Gas Maschio / BSP Male
27mm
28Nm
IP60
INOX 17-4 PH
Aluminum
SUB D 25 pole Female
AL/DMM (230Vac / 12Vdc)
or AL/DMM (230Vac / 24Vdc)
19200 9600 4800 Baud
24 Columns / RS-232C
(-1/+1) (-1/+2.5) (-1/+5) bar
