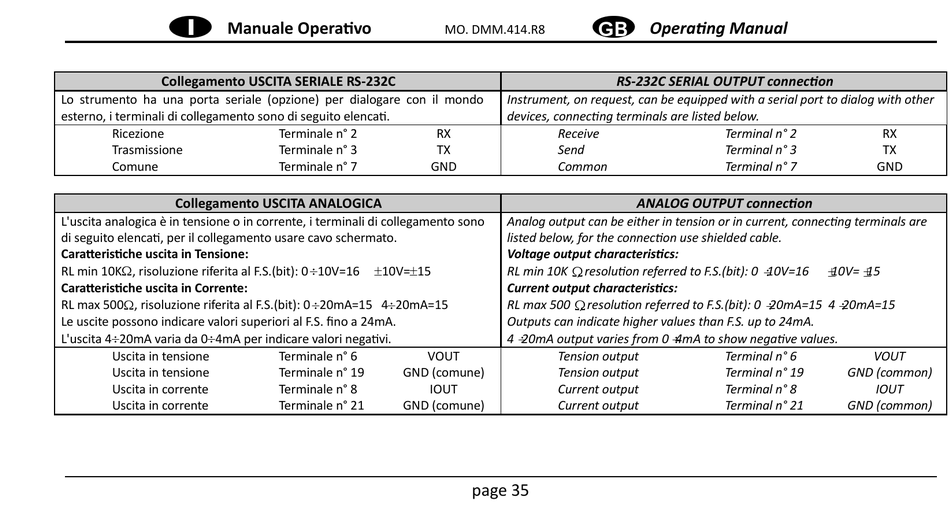

BART LAB-DM2 Operating Manual page 36

I
Manuale Operativo
Collegamento USCITA SERIALE RS-232C
Lo strumento ha una porta seriale (opzione) per dialogare con il mondo
esterno, i terminali di collegamento sono di seguito elencati.
Ricezione
Trasmissione
Comune
Collegamento USCITA ANALOGICA
L'uscita analogica è in tensione o in corrente, i terminali di collegamento sono
di seguito elencati, per il collegamento usare cavo schermato.
Caratteristiche uscita in Tensione:
RL min 10K, risoluzione riferita al F.S.(bit): 0 10V=16
Caratteristiche uscita in Corrente:
RL max 500, risoluzione riferita al F.S.(bit): 0 20mA=15 420mA=15
Le uscite possono indicare valori superiori al F.S. fino a 24mA.
L'uscita 420mA varia da 04mA per indicare valori negativi.
Uscita in tensione
Uscita in tensione
Uscita in corrente
Uscita in corrente
MO. DMM.414.R8
Terminale n° 2 RX
Terminale n° 3 TX
Terminale n° 7 GND
10V=15
Terminale n° 6 VOUT
Terminale n° 19 GND (comune)
Terminale n° 8 IOUT
Terminale n° 21 GND (comune)
Operating Manual
GB
RS-232C SERIAL OUTPUT connection
Instrument, on request, can be equipped with a serial port to dialog with other
devices, connecting terminals are listed below.
Receive
Send
Common
ANALOG OUTPUT connection
Analog output can be either in tension or in current, connecting terminals are
listed below, for the connection use shielded cable.
Voltage output characteristics:
RL min 10K  , resolution referred to F.S.(bit): 0
Current output characteristics:

RL max 500 , resolution referred to F.S.(bit): 0
Outputs can indicate higher values than F.S. up to 24mA.

4 20mA output varies from 0
Tension output
Tension output
Current output
Current output
page 35
Terminal n° 2
Terminal n° 3
Terminal n° 7
 10V=16  10V=
 
20mA=15 4 20mA=15

4mA to show negative values.
Terminal n° 6
Terminal n° 19 GND (common)
Terminal n° 8
Terminal n° 21 GND (common)
RX
TX
GND
 15
VOUT
IOUT
