I
Manuale Operativo

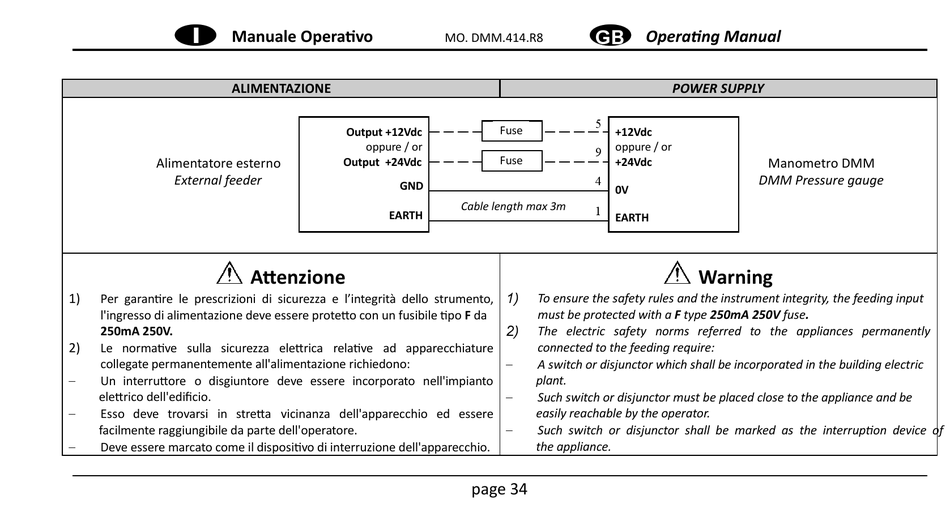

ALIMENTAZIONE
Alimentatore esterno
External feeder
1)
Per garantire le prescrizioni di sicurezza e l'integrità dello strumento,
l'ingresso di alimentazione deve essere protetto con un fusibile tipo F da
250mA 250V.
2) Le normative sulla sicurezza elettrica relative ad apparecchiature
collegate permanentemente all'alimentazione richiedono:
 Un interruttore o disgiuntore deve essere incorporato nell'impianto
elettrico dell'edificio.
 Esso deve trovarsi in stretta vicinanza dell'apparecchio ed essere
facilmente raggiungibile da parte dell'operatore.
 Deve essere marcato come il dispositivo di interruzione dell'apparecchio.
Output +12Vdc
oppure / or
Output +24Vdc
GND
EARTH
Attenzione
GB
MO. DMM.414.R8
5
Fuse
+12Vdc
oppure / or
9
Fuse
+24Vdc
4
0V
Cable length max 3m
1
EARTH
1) To ensure the safety rules and the instrument integrity, the feeding input
must be protected with a F type 250mA 250V fuse.
2) The electric safety norms referred to the appliances permanently
connected to the feeding require:

A switch or disjunctor which shall be incorporated in the building electric
plant.

Such switch or disjunctor must be placed close to the appliance and be
easily reachable by the operator.

Such switch or disjunctor shall be marked as the interruption device of
the appliance.
page 34
Operating Manual

POWER SUPPLY

Manometro DMM
DMM Pressure gauge
Warning
