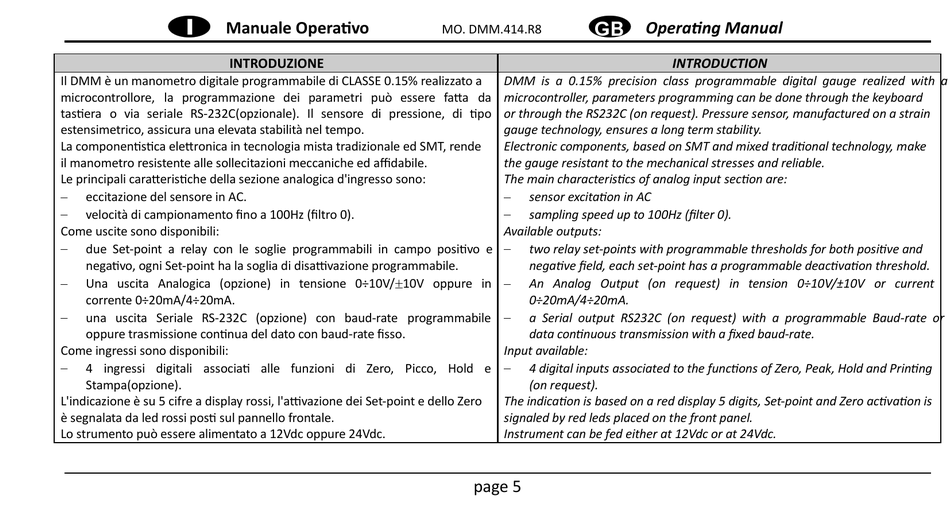

BART LAB-DM2 Operating Manual page 6

I
Manuale Operativo
INTRODUZIONE
Il DMM è un manometro digitale programmabile di CLASSE 0.15% realizzato a
microcontrollore, la programmazione dei parametri può essere fatta da
tastiera o via seriale RS-232C(opzionale). Il sensore di pressione, di tipo
estensimetrico, assicura una elevata stabilità nel tempo.
La componentistica elettronica in tecnologia mista tradizionale ed SMT, rende
il manometro resistente alle sollecitazioni meccaniche ed affidabile.
Le principali caratteristiche della sezione analogica d'ingresso sono:

eccitazione del sensore in AC.

velocità di campionamento fino a 100Hz (filtro 0).
Come uscite sono disponibili:

due Set-point a relay con le soglie programmabili in campo positivo e
negativo, ogni Set-point ha la soglia di disattivazione programmabile.

Una uscita Analogica (opzione) in tensione 0÷10V/10V oppure in
corrente 0÷20mA/4÷20mA.

una uscita Seriale RS-232C (opzione) con baud-rate programmabile
oppure trasmissione continua del dato con baud-rate fisso.
Come ingressi sono disponibili:

4 ingressi digitali associati alle funzioni di Zero, Picco, Hold e
Stampa(opzione).
L'indicazione è su 5 cifre a display rossi, l'attivazione dei Set-point e dello Zero
è segnalata da led rossi posti sul pannello frontale.
Lo strumento può essere alimentato a 12Vdc oppure 24Vdc.
GB
MO. DMM.414.R8
DMM is a 0.15% precision class programmable digital gauge realized with a
microcontroller, parameters programming can be done through the keyboard
or through the RS232C (on request). Pressure sensor, manufactured on a strain
gauge technology, ensures a long term stability.
Electronic components, based on SMT and mixed traditional technology, make
the gauge resistant to the mechanical stresses and reliable.
The main characteristics of analog input section are:

sensor excitation in AC

sampling speed up to 100Hz (filter 0).
Available outputs:

two relay set-points with programmable thresholds for both positive and
negative field, each set-point has a programmable deactivation threshold.

An Analog Output (on request) in tension 0÷10V/±10V or current
0÷20mA/4÷20mA.

a Serial output RS232C (on request) with a programmable Baud-rate or
data continuous transmission with a fixed baud-rate.
Input available:

4 digital inputs associated to the functions of Zero, Peak, Hold and Printing
(on request).
The indication is based on a red display 5 digits, Set-point and Zero activation is
signaled by red leds placed on the front panel.
Instrument can be fed either at 12Vdc or at 24Vdc.
page 5
Operating Manual
INTRODUCTION
