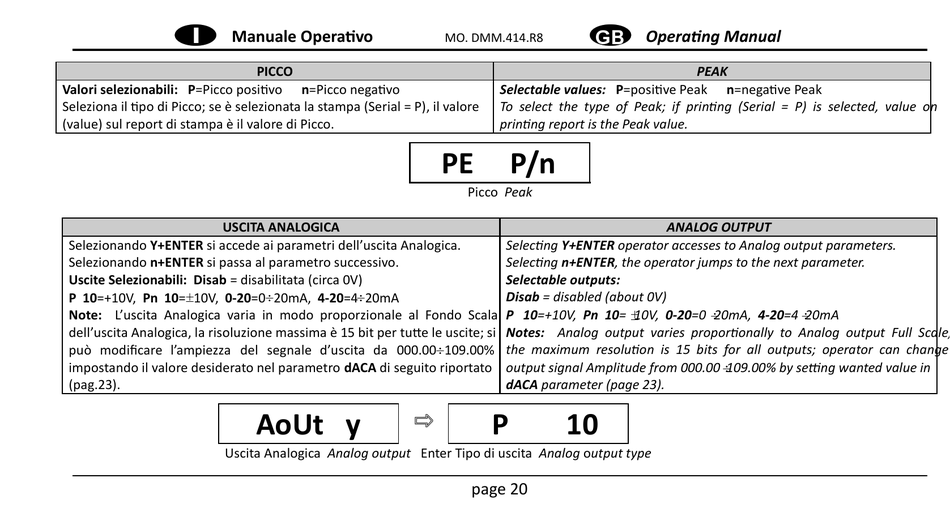

Uscita Analogica; Analog Output - BART LAB-DM2 Operating Manual

I
Manuale Operativo
Valori selezionabili: P=Picco positivo
Seleziona il tipo di Picco; se è selezionata la stampa (Serial = P), il valore
(value) sul report di stampa è il valore di Picco.

USCITA ANALOGICA

Selezionando Y+ENTER si accede ai parametri dell'uscita Analogica.
Selezionando n+ENTER si passa al parametro successivo.
Uscite Selezionabili: Disab = disabilitata (circa 0V)
P 10=+10V, Pn 10=10V, 0-20=020mA, 4-20=420mA
Note: L'uscita Analogica varia in modo proporzionale al Fondo Scala
dell'uscita Analogica, la risoluzione massima è 15 bit per tutte le uscite; si
può modificare l'ampiezza del segnale d'uscita da 000.00109.00%
impostando il valore desiderato nel parametro dACA di seguito riportato
(pag.23).
Uscita Analogica Analog output Enter Tipo di uscita Analog output type
PICCO
n=Picco negativo
⇨
AoUt y
GB
MO. DMM.414.R8
Selectable values: P=positive Peak
To select the type of Peak; if printing (Serial = P) is selected, value on
printing report is the Peak value.
PE P/n
Picco Peak
Selecting Y+ENTER operator accesses to Analog output parameters.
Selecting n+ENTER, the operator jumps to the next parameter.
Selectable outputs:
Disab = disabled (about 0V)
P 10=+10V, Pn 10=  10V, 0-20=0  20mA, 4-20=4  20mA
Notes: Analog output varies proportionally to Analog output Full Scale,
the maximum resolution is 15 bits for all outputs; operator can change
output signal Amplitude from 000.00  109.00% by setting wanted value in
dACA parameter (page 23).
P 10
page 20
Operating Manual
PEAK
n=negative Peak

ANALOG OUTPUT
