INSTRUCTIONS D'ASSEMBLAGE

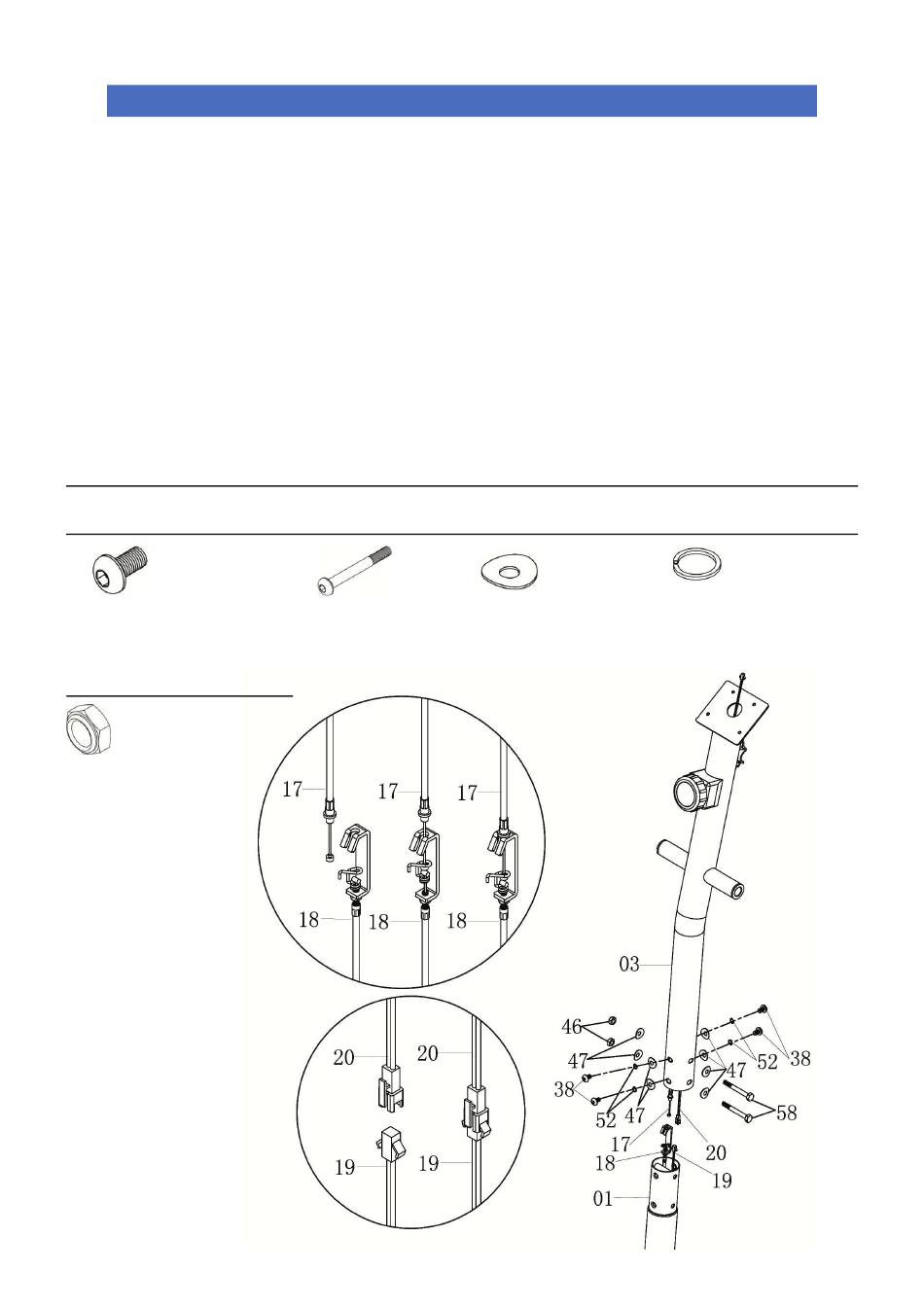

Étape d'assemblage 2
Retirez les pièces préassemblées du cadre principal (#01) et mettez-les de côté à proximité :
Six boulons (# 38), six rondelles à ressort (# 52) et six rondelles en arc (# 47). Avec l'aide d'un
assistant, connectez le fil du moniteur (milieu) (# 20) au fil du moniteur (inférieur) (# 19) comme
indiqué sur le Vue éclatée A, et le contrôleur de tension (# 17) au câble du contrôleur de tension
(# 18) comme indiqué sur la Vue éclatée B. Ensuite, en prenant soin de rentrer les fils con-
nectés dans le tube creux pour éviter de les pincer ou de les endommager, faites glisser le
montant central (#03) sur le tube en saillie du cadre principal (#01). Fixez-le à l'aide de six
boulons (# 38), six rondelles à ressort (# 52) et six rondelles en arc (# 47) qui ont été placés à
proximité.
Boulon
#38 Boulon (M8*15MM)
[4 pièces]
Ecrou
#46 Ecrou en nylon
(M8) [2 pièces]
Matériel requis
Rondelle
#58 Boulon (M8*70MM)
[2 pièces]
-9-
#47 Rondelle en arc
(M8) [8 pièces]
#52 Rondelle à ressort
(M8) [4 pièces]
