INSTRUCTIONS D'ASSEMBLAGE

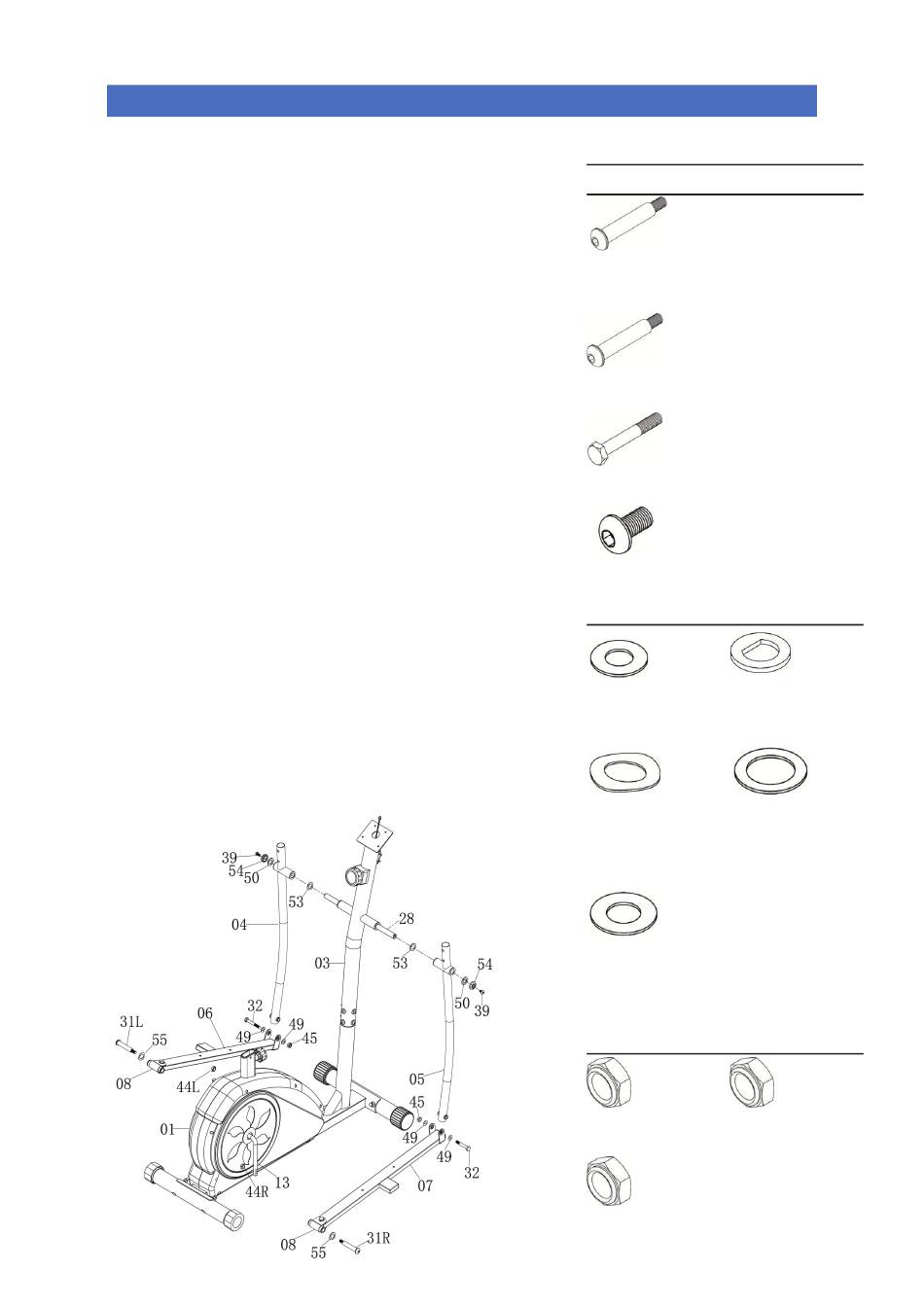

Étape d'assemblage 3
A.) Assemblage de la barre d'accouplement
Fixez l'ensemble d'essieu (28) au montant central (03), du côté droit, à
l'aide d'une rondelle spéciale (53), puis de la barre d'accouplement
droite (05), d'une rondelle en forme de D (50), d'un capuchon
d'extrémité (54) et d'un boulon (39).
Répétez ce processus sur le côté gauche en utilisant la barre d'accou-
plement gauche (#05).
B.) Assemblage du tube de pédale
Sur le côté droit, alignez et fixez le joint de connexion de la pédale (#08)
sur le tube de pédale droit (#07) à la manivelle droite (#13). Insérez le
boulon pour le joint de connexion de la pédale gauche (#31R) dans une
rondelle (#55) et une rondelle (#59) et tournez-le pour le fixer avec
l'écrou en nylon droit du boulon #31R (#44R).
VEUILLEZ NOTER :
a):Tournez dans le sens antihoraire pour serrer le boulon pour le joint de
connexion de la pédale gauche (#31L) et dans le sens horaire pour
serrer l'écrou en nylon gauche du boulon #31L (#44L).
b) : Tournez dans le sens horaire pour serrer le boulon pour le joint de
connexion de la pédale gauche (#31R) et dans le sens antihoraire pour
serrer l'écrou en nylon droit du boulon #31R (#44R).
Ensuite, alignez et fixez le tube de la pédale droite (#07) à la barre
d'accouplement droite (#05), en utilisant un boulon hexagonal (#32),
une rondelle (#49) et un écrou en nylon (#45).
Répétez cette opération sur le côté gauche en utilisant le tube de
pédale gauche (n° 06) et le boulon. Tube de la pédale gauche (n° 06) et
le boulon du raccord de la pédale gauche (n° 31L).
Matériel requis
Boulon
#31L Boulon pour le joint de connexion
de la pédale gauche
Joint de connexion [1 pièce]
#31R Boulon pour le joint de connexion
de la pédale droite [1 pièce]
#32 Boulon hexagonal (M10*70) MM)
[2 pièces]
#39 Boulon (M8*15MM) [2 pièces]
Rondelle
#49 Rondelle
(M10)
[4 pièces]
#53 Rondelle
spéciale
(Φ25x19,5 mm)
[2 Pièces]
#59 Rondelle
(Φ25x13 mm)
[2 Pièces]
Écrou
#44L Ecrou gauche
(M12) [1 pièce]
#45 Nylon Nut
-10-
#50 Rondelle en
Forme de D
[2 pièces]
#55 Rondelle
(Φ25x17 mm)
[2 Pièces]
#44R Écrou droit
(M12)[1 pièce]
