INSTRUCTIONS D'ASSEMBLAGE

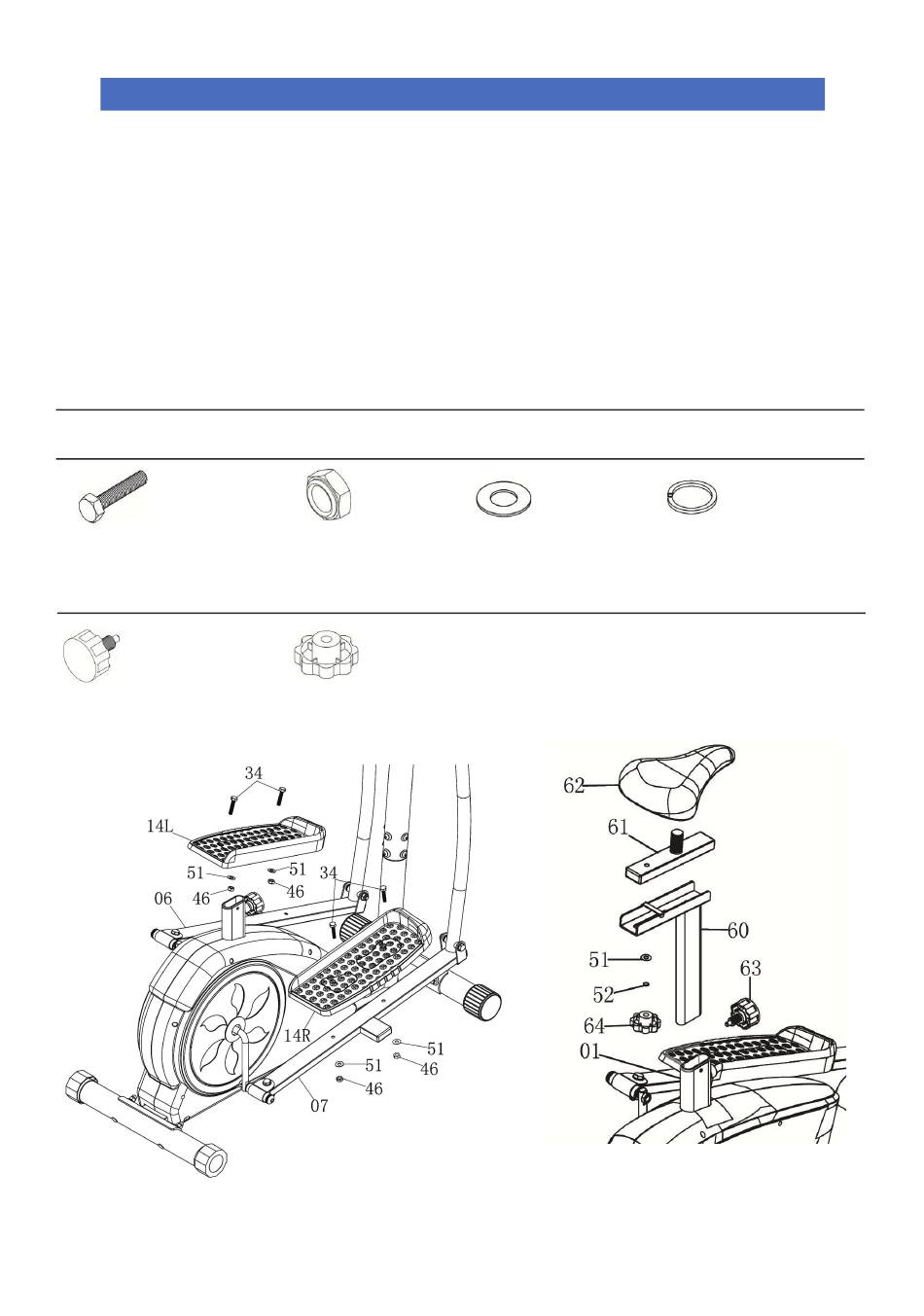

Étape d'assemblage 5
Assemblage de la pédale
Placez la pédale droite (#14R) sur le tube de la pédale droite (#07) comme indiqué et fixez-la en insérant
deux boulons hexagonaux (#34) fixés par deux rondelles (#51) et deux écrous en nylon (#46).
Répétez ce processus sur le côté gauche en utilisant la pédale gauche (#14L) et le tube de pédale
gauche (#06).
Note : Distinguez les côtés gauche et droit, les pédales portant respectivement l'inscription « L »
(gauche) et « R » (droite).
Rondelle
#34 Boulon hexagonal
(M8*40MM)
Autres
#63 bouton réglable
[1 pièce]
Matériel requis
Boulon Ecrou
#46 Ecrou en Nylon
(M8) [4 pièces]
#64 bouton réglable
[1 pièce]
-12-
#51 Rondelle (M8)
[5 pièces]
#52 Rondelle à ressort (M8)
[1 pièces pièces]
