INSTRUCTIONS D'ASSEMBLAGE

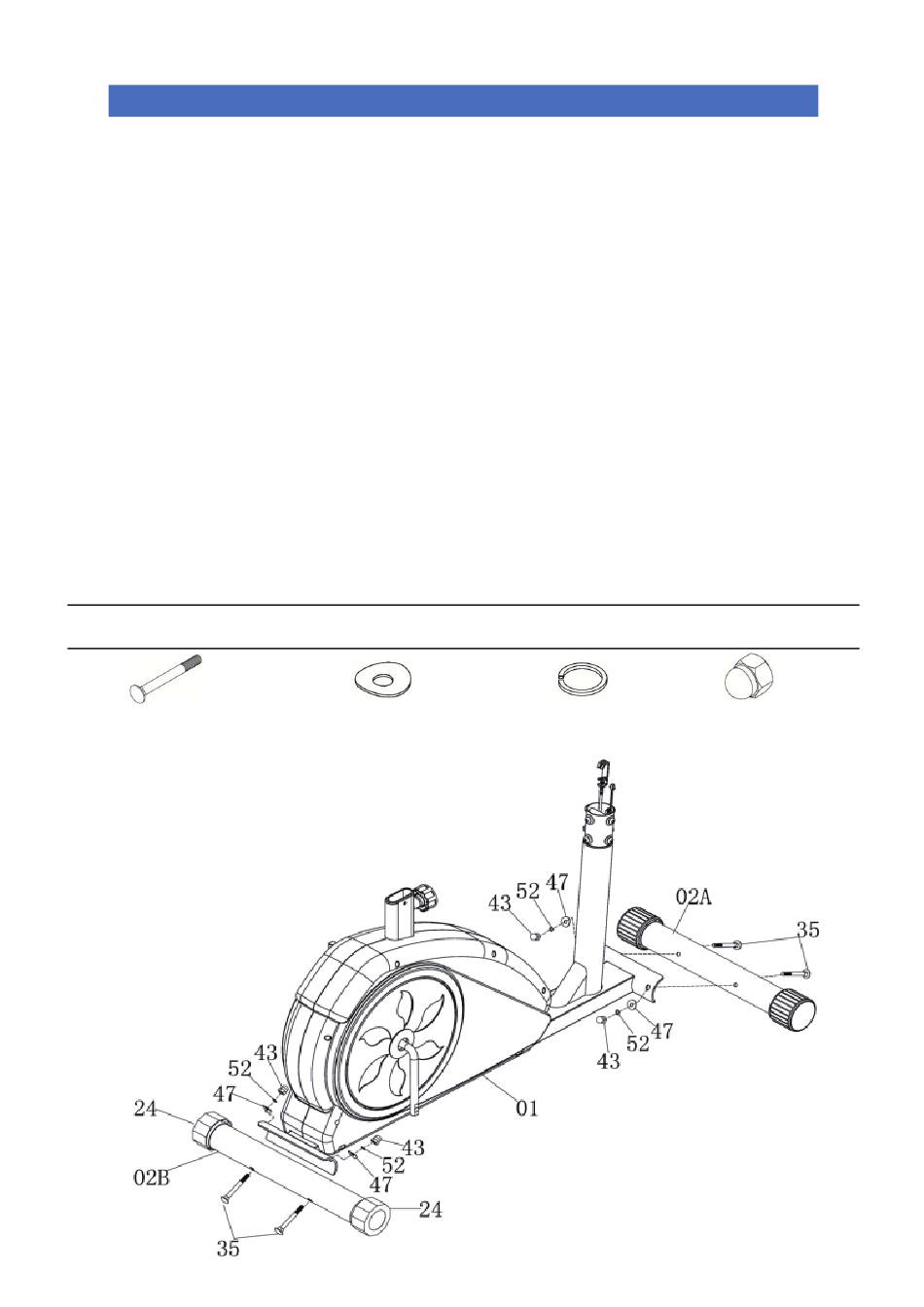

Étape d'assemblage 1
A.) Assemblage du stabilisateur avant
Veuillez noter que le stabilisateur avant (# 02A) est celui dont les embouts qui tournent pour
faciliter le déplacement de l'appareil, comme indiqué sur l'illustration ci-dessous. Avec l'aide
d'un assistant, fixez le stabilisateur avant (# 02A) à l'avant du cadre principal (# 01), comme
illustré ci-dessous, à l'aide de deux boulons de carrosserie (# 35), de deux rondelles en arc
(# 47), de deux rondelles à ressort (# 52) et de deux écrous (# 43).
B.) Assemblage du stabilisateur arrière
Fixez le stabilisateur arrière (# 02B) à l'arrière du cadre principal (# 01), comme illustré
ci-dessous, à l'aide de deux boulons de carrosserie (# 35), deux rondelles en arc (# 47), deux
rondelles à ressort (# 52) et deux écrous (# 43).
Note : si la position est légèrement irrégulière, vous pouvez ajuster l'embout pour stabilisateur
avant (24).
Boulon
#35 Boulon de carrosserie
(M8*75MM) [4 pièces]
Matériel requis
Rondelle
#47 Rondelle en arc
(M8) [4 pièces]
-8-
#52 Rondelle à ressort
(M8) [4 pièces]
Ecrou
#43 Ecrou (M8)
[4 pièces]
