INSTRUCTIONS D'ASSEMBLAGE

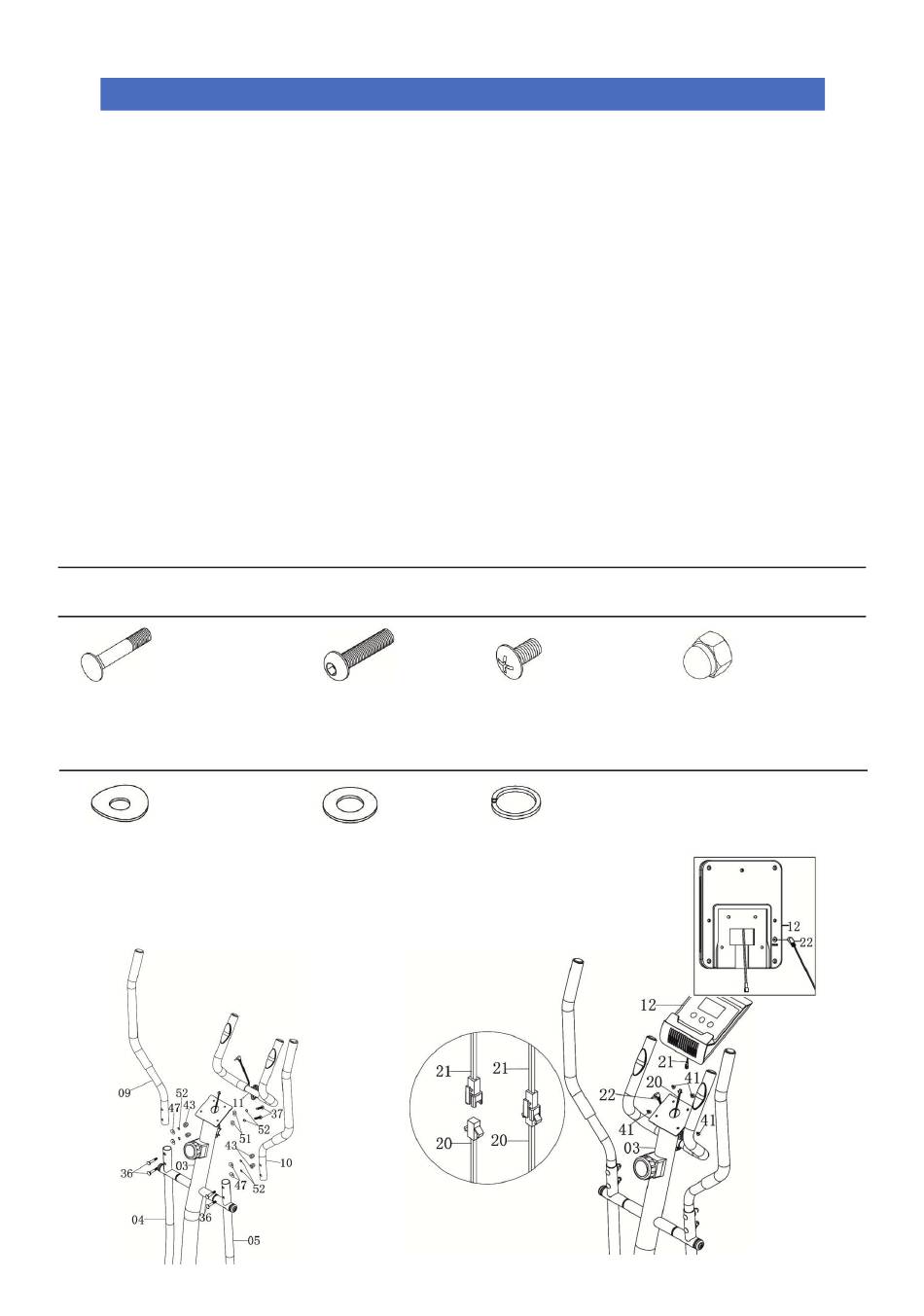

Étape d'assemblage 4
A.) Assemblage du guidon
Insérez la barre de poignée droite (# 10) dans l'ouverture située à l'extrémité de la barre d'accouplement
droite (# 05) et fixez-la en insérant deux boulons de carrosserie (# 36) et fixe-la à l'aide de deux
rondelles en arc (# 47), de deux rondelles à ressort (# 52) et de deux écrous (# 43).
Répétez ce processus sur le côté gauche en utilisant la barre de poignée gauche (#09) et la barre
d'accouplement gauche (#04).
B.) Assemblage de la poignée d'impulsion
Alignez et fixez le guidon d'impulsion (#11) au support du montant central (#03).
Fixez-les ensemble à l'aide de deux boulons (# 37), de deux rondelles à ressort (# 52) et de deux
rondelles (# 51), comme illustré.
Assemblage du moniteur
Retirez les quatre boulons (# 41) qui sont préassemblés sur le moniteur (# 12) et mettez-les de côté à
proximité. Connectez le fil du moniteur (supérieur) (# 21) au fil du moniteur (central) (# 20). Fixez le
moniteur (# 12) au support du montant central (# 03) à l'aide des quatre boulons (# 41) qui ont été mis
de côté précédemment. Ensuite, connectez le câble de pulsation manuelle (# 22) en le branchant dans
le trou situé à l'arrière du moniteur (# 12).
Écrou
#36 Boulon de carrosserie
(M8*45MM) [4 pièces]
Rondelle
#47 Rondelle en arc (M8)
[4 pièces]
Matériel requis
#37 Boulon (M8*35MM)
[2 pièces]
#51 Rondelle (M8)
[2 pièces]
-11-
#41 Boulon
(M5*10MM)
[4 pièces]
#52 Rondelle à ressort
(M8) [6 pièces]
Boulon
#43 Ecrou (M8)
[4 pièces]
