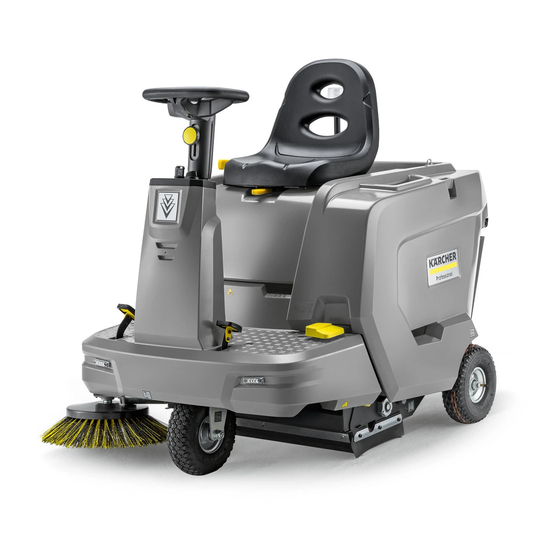

Kärcher KM 85/50 R Bp Manual
  1. Manuals
  2. Brands
  3. Kärcher Manuals
  4. Scrubber
  5. KM 85/50 R Bp
  6. Manual

Kärcher KM 85/50 R Bp Manual

Hide thumbs Also See for KM 85/50 R Bp:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 16

Quick Links

Download this manual
KM 85/50 R Bp
KM 85/50 R Bp Pack
Register
your product
www.kaercher.com/welcome
001
Deutsch
2
English
16
Français
29
Italiano
43
Nederlands
56
Español
70
Português
84
Dansk
98
Norsk
111
Svenska
124
Suomi
137
Ελληνικά
150
Türkçe
164
Русский
177
Magyar
192
Čeština
205
Slovenščina
219
Polski
232
Româneşte
246
Slovenčina
260
Hrvatski
273
Srpski
286
Български
299
Eesti
313
Latviešu
326
Lietuviškai
339
Українська
352
59681430 (08/19)

Advertisement

loading
Need help?

Need help?

Do you have a question about the KM 85/50 R Bp and is the answer not in the manual?

Questions and answers

Related Manuals for Kärcher KM 85/50 R Bp

Summary of Contents for Kärcher KM 85/50 R Bp

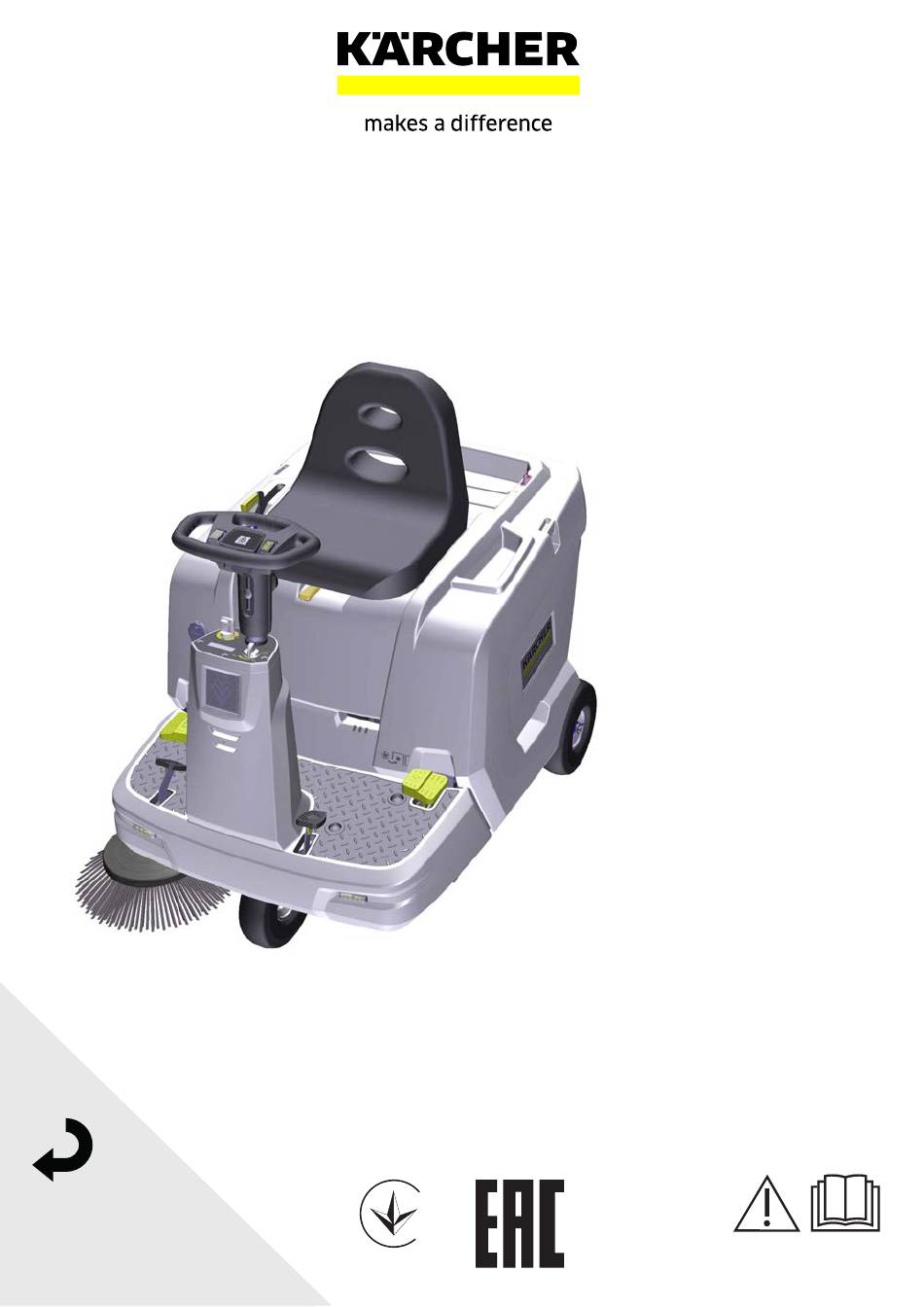

  • Page 1 Deutsch KM 85/50 R Bp English KM 85/50 R Bp Pack Français Italiano Nederlands Español Português Dansk Norsk Svenska Suomi Ελληνικά Türkçe Русский Magyar Čeština Slovenščina Polski Româneşte Slovenčina Hrvatski Srpski Български Eesti Latviešu Lietuviškai Українська Register your product 59681430 (08/19)
