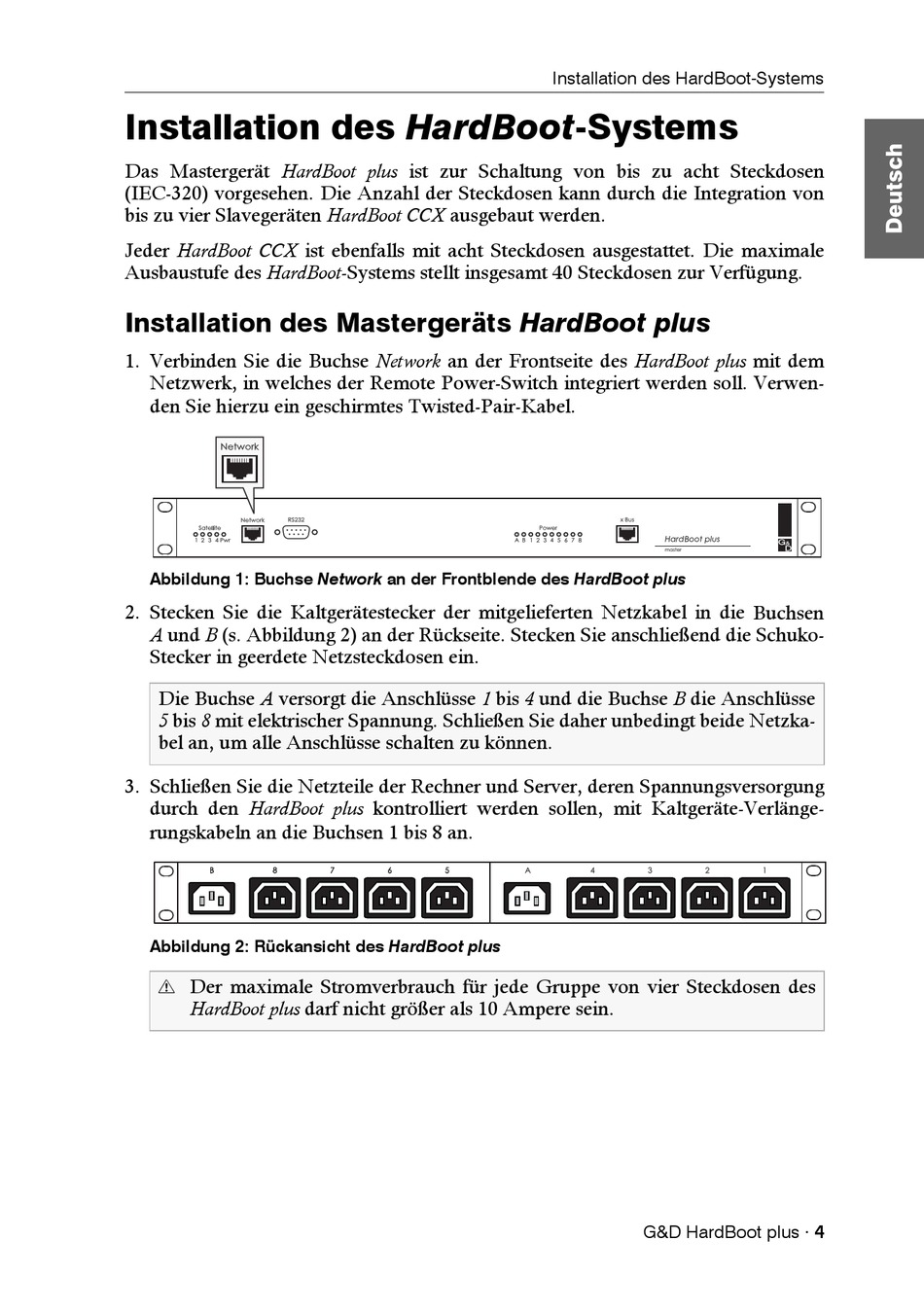

Installation des HardBoot-Systems

Das Mastergerät HardBoot plus ist zur Schaltung von bis zu acht Steckdosen
(IEC-320) vorgesehen. Die Anzahl der Steckdosen kann durch die Integration von
bis zu vier Slavegeräten HardBoot CCX ausgebaut werden.
Jeder HardBoot CCX ist ebenfalls mit acht Steckdosen ausgestattet. Die maximale
Ausbaustufe des HardBoot-Systems stellt insgesamt 40 Steckdosen zur Verfügung.
Installation des Mastergeräts HardBoot plus
1. Verbinden Sie die Buchse Network an der Frontseite des HardBoot plus mit dem
Netzwerk, in welches der Remote Power-Switch integriert werden soll. Verwen-
den Sie hierzu ein geschirmtes Twisted-Pair-Kabel.
Abbildung 1: Buchse Network an der Frontblende des HardBoot plus
2. Stecken Sie die Kaltgerätestecker der mitgelieferten Netzkabel in die Buchsen
A und B (s. Abbildung 2) an der Rückseite. Stecken Sie anschließend die Schuko-
Stecker in geerdete Netzsteckdosen ein.
Die Buchse A versorgt die Anschlüsse 1 bis 4 und die Buchse B die Anschlüsse
5 bis 8 mit elektrischer Spannung. Schließen Sie daher unbedingt beide Netzka-
bel an, um alle Anschlüsse schalten zu können.
3. Schließen Sie die Netzteile der Rechner und Server, deren Spannungsversorgung
durch den HardBoot plus kontrolliert werden sollen, mit Kaltgeräte-Verlänge-
rungskabeln an die Buchsen 1 bis 8 an.
Abbildung 2: Rückansicht des HardBoot plus
! Der maximale Stromverbrauch für jede Gruppe von vier Steckdosen des
HardBoot plus darf nicht größer als 10 Ampere sein.
