REMARQUES :
Selon le modèle, déterminer la méthode d'évacuation
à utiliser : à travers le toit ou à travers le mur.
Il est recommandé que l'installation du circuit
d'évacuation soit réalisée avant celle de la
hotte. Voir "Circuit d'évacuation" dans la section
"Exigences d'installation" en cas de besoin.
Avant d'exécuter les découpages, vérifier qu'il existe
un dégagement suffisant dans le plafond ou le mur
pour le conduit d'évacuation.
1. Déconnecter la source
de courant électrique.
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Replacer pièces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.

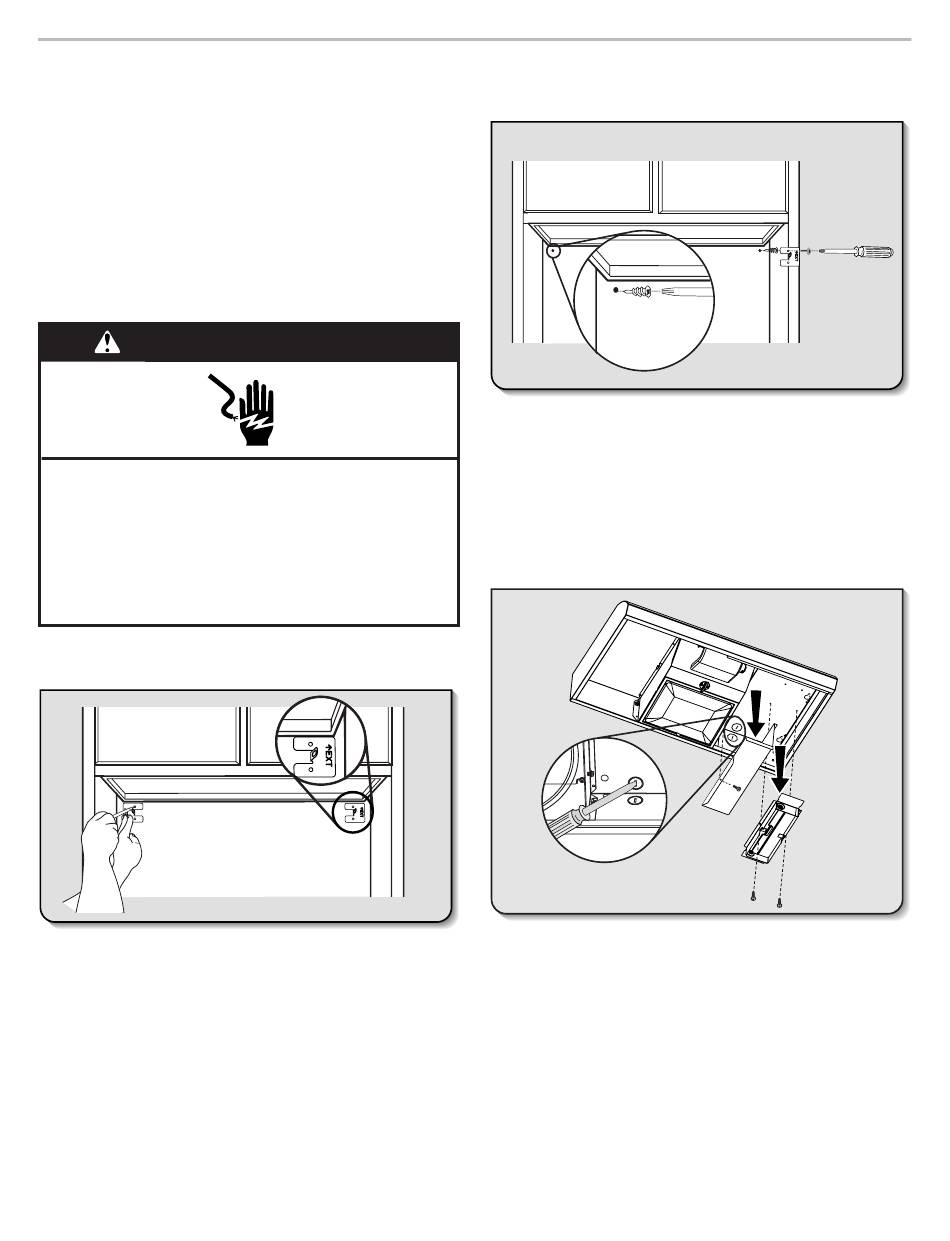

2. Marquage de l'emplacement
des trous
Aligner le bord extérieur des brides de montage
avec les bords extérieurs du placard supérieur.
IMPORTANT : Les brides de montage doivent être
en contact avec le placard supérieur.
Marquer les trous supérieurs des brides avec un crayon.
20

INSTRUCTIONS D'INSTALLATION

3. Installation des brides
À l'aide d'un tournevis Phillips n° 2, installer
les chevilles d'ancrage.
À l'aide des vis à tête plate n° 8-18 x 1" (4,2 x 25 mm)
Phillips n° 2, installer les brides de montage en utilisant
les trous supérieurs.
REMARQUE : Pour les installations sur une surface autre
qu'un panneau de gypse, il est recommandé de faire appel
à du personnel qualifié pour déterminer la méthode d'ancrage.
4. Préparation de la hotte
Placer la hotte en appui sur la face arrière,
sur une surface couverte.
À l'aide d'un tournevis Phillips n° 2, retirer le clapet
rectangulaire attaché avec des vis de 3,5 x 9,5 mm.
À l'aide d'un tournevis Phillips n° 2, retirer le couvercle
du boîtier de raccordement.
A l'aide d'un tournevis à lame plate, retirer l'opercule
pour le passage de l'alimentation électrique approprié.
