Exigences concernant l'évacuation
Le système doit décharger l'air à l'extérieur.
Ne pas terminer le circuit d'évacuation dans un grenier
ou dans un autre espace clos.
Ne pas utiliser une bouche de décharge murale
de 4" (10,2 cm) normalement utilisée pour un
équipement de buanderie.
Utiliser un conduit métallique rectangulaire de 3
x 10" (8,3 x 25,4 cm), en fonction de la configuration
d'installation. Un conduit en métal rigide est recommandé.
Ne pas utiliser de conduit de plastique ou en aluminium.
La longueur du circuit d'évacuation et le nombre
de coudes doivent être réduits au minimum pour
des performances optimales.
Pour un fonctionnement efficace et silencieux :
Ne pas utiliser plus de trois coudes à 90°.
Veiller à ce qu'il y ait une section droite de conduit
d'un minimum de 24" (61 cm) entre les coudes si
l'on doit utiliser plus d'un coude.
Ne pas installer 2 coudes successifs.
Utiliser des brides ou du ruban adhésif pour conduit
pour assurer l'étanchéité de chaque jointure du circuit
d'évacuation.
Le circuit d'évacuation doit comporter un clapet
anti-reflux. Si la bouche de décharge murale ou
par le toit comporte un clapet, ne pas utiliser
le clapet fourni avec la hotte de cuisinière.
À l'aide d'un produit de calfeutrage, assurer
l'étanchéité autour de la bouche de décharge
à l'extérieur (à travers le mur ou le toit).

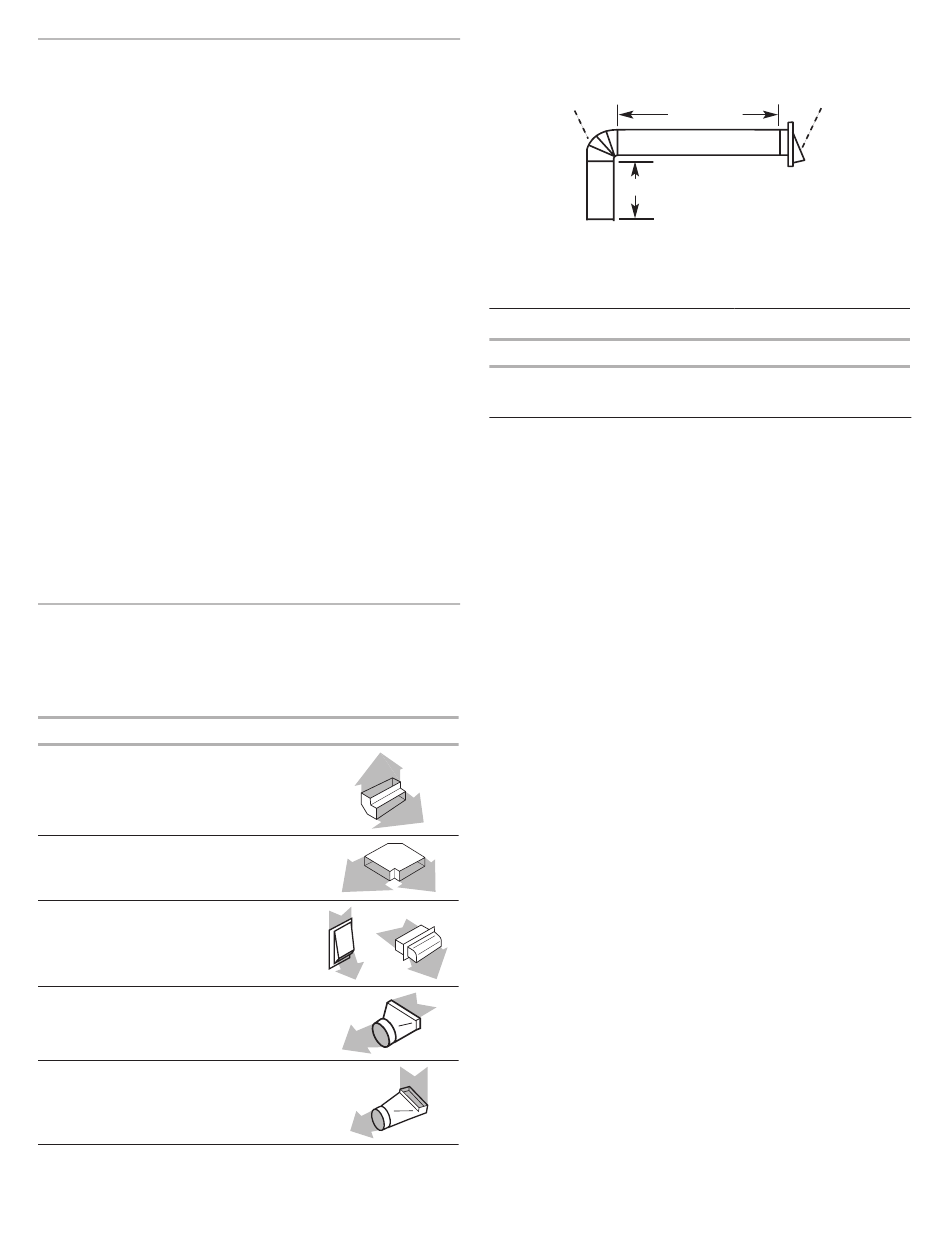

Calcul de la longueur du circuit d'évacuation
Pour calculer la longueur effective du circuit d'évacuation
nécessaire, additionner les longueurs équivalentes (en pieds
ou mètres) de tous les composants utilisés dans le circuit.
Circuit d'évacuation
Composant
Coude à 90°
Coude plat de 3
/
" x 10"
1
4
(8,3 cm x 25,4 cm)
Bouche de décharge
murale de 7" (17,8 cm)
3
/
" x 10" (8,3 cm x
1
4
25,4 cm) à 7" (17,8 cm)
Coude à 90° de 3
/
" x
1
4
10" (8,3 cm x 25,4 cm)
à 7" (17,8 cm)
/
"
1
4
5 pi (1,5 m)
12 pi (3,7 m)
0 pi (0 m)
4,5 pi (1,4 m)
5 pi (1,5 m)
Exemple de circuit d'évacuation
Coude à 90˚
2 pi (0,6 m)
1 coude à 90°
1 bouche de décharge murale
Section droite de 8 pi (2,4 m)
Longueur totale
Longueur maximale recommandée
Circuit d'évacuation rectangulaire
de 3
/
" x 10" (8,3 x 25,4 cm)
1
4
Spécifications électriques
Observer les dispositions de tous les codes
et règlements en vigueur.
S'assurer que l'installation électrique est correcte et
qu'elle satisfait aux exigences de la plus récente édition
de la norme National Electrical Code, ANSI/NFPA 70,
ou de la norme CSA C22. 1-94, Code canadien de
l'électricité, partie 1 et C22.2 No. 0-M91 (dernière édition)
et de tous les codes et règlements en vigueur.
Si les codes le permettent et si l'on utilise un conducteur
distinct de liaison à la terre, il est recommandé qu'un
électricien qualifié vérifie la qualité de la liaison à la terre.
Pour obtenir un exemplaire des normes des codes
ci-dessus, contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
L'appareil doit être alimenté par un circuit de 120 V,
CA seulement, 60 Hz, 15 ampères, protégé par fusible.
Si le domicile possède un câblage en aluminium,
suivre la procédure ci-dessous :
1. Raccorder une section de câble en cuivre massif
aux conducteurs en queue de cochon.
2. Connecter le câblage en aluminium à la section
ajoutée de câblage en cuivre en utilisant des
connecteurs et/ou des outils spécialement conçus
et homologués UL pour fixer le cuivre à l'aluminium.
Suivre la procédure recommandée par le fabricant de
connecteurs électriques. Les raccordements aluminium/
cuivre doivent satisfaire aux prescriptions des codes
locaux et de l'industrie, et être conformes aux pratiques
de câblage reconnues.
Le calibre des conducteurs et les connexions doivent
être compatibles avec les caractéristiques électriques
de l'appareil spécifiées sur la plaque signalétique. La
plaque signalétique de l'appareil est située à l'intérieur
de la hotte, sur la paroi de gauche.
Le calibre des conducteurs doit être conforme aux
exigences du National Electrical Code, de la plus récente
édition de la norme ANSI/NFPA 70 ou des normes CSA
C22. 1-94, Code canadien de l'électricité, partie 1 et
C22.2 No. 0-M91 (édition la plus récente) et de tous
les codes et règlements en vigueur.
Bouche de
décharge
murale
6 pi (1,8 m)
= 5 pi (1,5 m)
= 0 pi (0 m)
= 8 pi (2,4 m)
= 13 pi (3,9 m)
= 35 pi (10,7 m)
19
