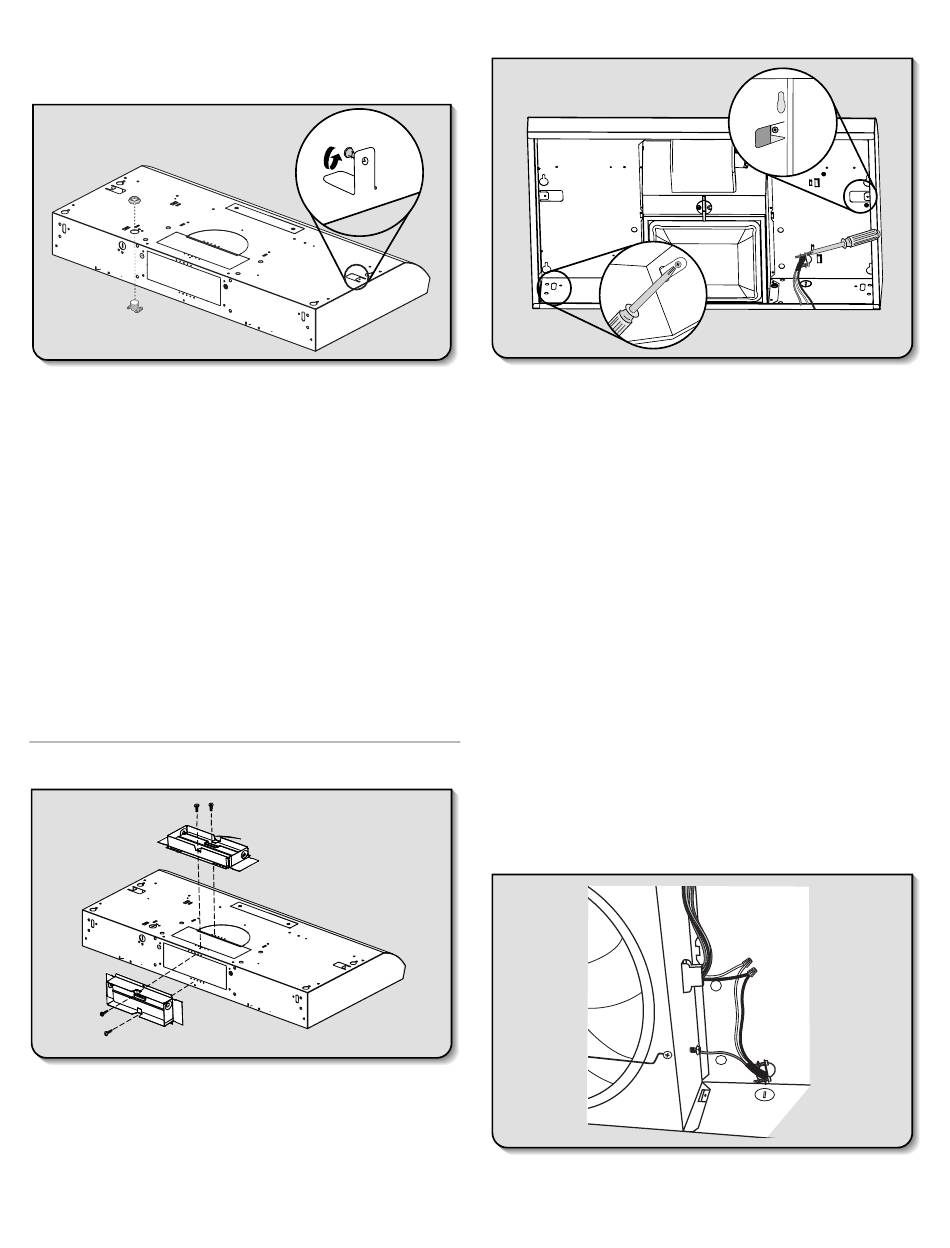

8. Préparation des conduits
d'évacuation et des pattes
de montage de la hotte
C
B
A
Installation du serre-câble
Installer un serre-câble de
UL/CSA (A).
Pattes de montage
Engager des vis à tête bombée n° 8-18 x
dans les pattes de montage (D) de chaque côté de la hotte
comme illustré. Faire tourner les vis sur environ 2 tours
à travers les trous des pattes de montage.
Installations à circuit d'évacuation pour conduit
rectangulaire de 3
/
" x 10" (8,3 x 25,4 cm)
1
4
Pour les installations à évacuation par le dessus, retirer
l'opercule amovible rectangulaire supérieur du conduit
d'évacuation (C).
Pour les installations à évacuation à travers le mur,
retirer l'opercule amovible rectangulaire arrière du
conduit d'évacuation (B).
9. Fixation du clapet anti-reflux ou
du raccord de transition d'évacuation
Clapet anti-flux pour conduit rectangulaire
de 3
/
" x 10" (8,3 x 25,4 cm)
1
4
À l'aide de (2) vis courtes à tête Phillips, installer le clapet anti-
reflux rectangulaire de 3
/
" x 10" (8,3 x 25,4 cm) par-dessus
1
4
l'emplacement de l'opercule supérieur ou arrière retiré lors de
l'étape 8.
REMARQUE : Si la bouche de décharge utilisée comporte un
clapet anti-reflux interférant avec le clapet rectangulaire, retirer le
volet du clapet rectangulaire.
22
D
x2
/
" (13 mm) homologué
1
2
/
" (4,2 x 16 mm)
5
8
OU
10. Montage de la hotte
Suspendre la hotte en positionnant les encoches
arrières sur les brides de montage.
À l'aide du tournevis Phillips, visser complètement les
vis précédemment engagées dans les pattes de montage
et plier les pattes contre les parois latérales du placard.
Fixer les vis sur les parois latérales du placard.
IMPORTANT : Ne pas trop serrer les vis.
Pour les installations à raccordement direct, acheminer
le câble d'alimentation du domicile selon les prescriptions
du Code national de l'électricité ou des normes CSA et des
codes et règlements locaux. La longueur du câblage depuis
le tableau de distribution (avec fusibles ou disjoncteurs) doit
être suffisante pour réaliser facilement le raccordement dans
le boîtier de connexion de la hotte.
Serrer les vis du serre-câble.
REMARQUE : Ne pas mettre le système sous tension
avant d'avoir complètement terminé l'installation.
FACULTATIF : Il est également possible de plier les pattes
arrière contre l'arrière de la hotte, et de les fixer à la paroi
à l'aide de vis à tête bombée n° 8-18 x
11. Raccordement du circuit d'évacuation
Raccorder le circuit d'évacuation à la hotte.
Assurer l'étanchéité des jointures avec des brides de conduit
ou du ruban adhésif pour conduit.
Vérifier que les clapets anti-reflux fonctionnent correctement.
12. Raccordement électrique
/
" (4,2 x 16 mm).
5
8
A
B
C
