gefran EXP-SFTy Manual page 6

Schema elettrico : esempio di
safe stand-still utilizzando inter-
locked guard
La funzione "Safe switch OFF" è implementata per
soddisfare lo "Stop function" in accordo alla Clas-
se 0 e modalità 1 definita nella EN 60204-1:1997
clause 9.2.2.
Note:
- unità controllo KEM categoria 4
- K1 contatti relè collegati
- I segnali "controller enable "e di blocco (morsetto 4, XSC)
possono essere utilizzati separatamente
- Il drive deve essere disabilitato prima che il morsetto 4 (XSC)
diventa BaSSO (funzione safety attiva), il drive deve essere
abilitato dopo che il morsetto 4 (XSC) diventa aLTO.
- I morsetti 1/2 e 5/6 (XSC) danno il feedback al dispositivo
"Safety control" sullo stato della cancellazione degli impulsi
tramite la scheda EXP-SFTy.
- I morsetti 80/82 (XSC) e 32/30 (X1) danno il feedback al di-
spositivo "Safety control" sullo stato della cancellazione degli
impulsi tramite il "Controller enable".
6

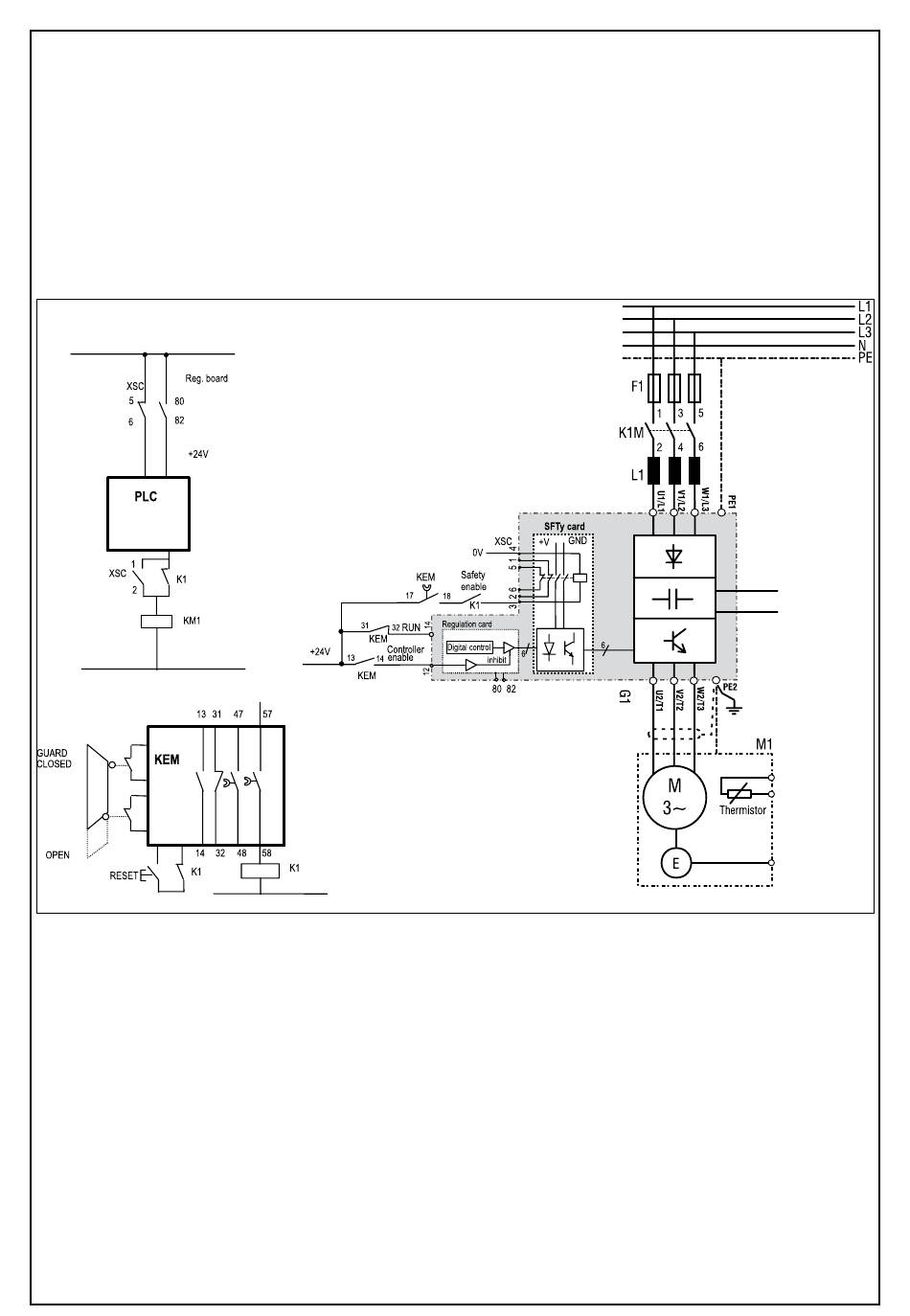

Wiring diagram: example of "safe
stand-still" using interlocked
guard.
The "Safe switch OFF" function is designed to per-
form the "Stop function" in accordance with Class
0 and method 1 as defined by EN 60204-1:1997
clause 9.2.2.
NB:
- KEM category 4 controller
- K1 relay contacts connected
- The "controller enable" and inhibit signals (terminal 4, XSC)
can be used separately
- The drive must be disabled before terminal 4 (XSC) becomes
LOW (safety function enabled), the drive must be enabled af-
ter terminal 4 (XSC) has become HIGH.
- Terminals 1/2 and 5/6 (XSC) send the feedback to the "Safety
control" device on the state of deletion of the impulses via the
EXP-STFy card.
- Terminals 80/82 (XSC) and 32/30 (X1) send the feedback to
the "Safety control" device on the state of deletion of the im-
pulses via "Controller enable".
SFTy card
