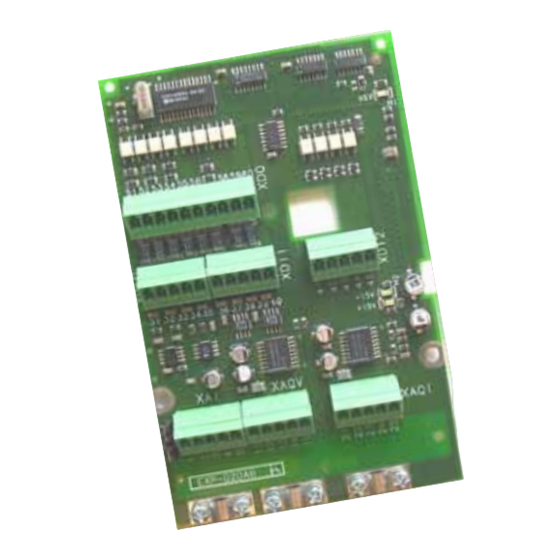

- Page 1 I/O expansion card EXP-D20A6 12 Digital Inputs 8 Digital Outputs 2 Analog Inputs 2 Analog Outputs (V) 2 Analog Outputs (I) Instruction Manual ..
- Page 2 Durante il suo periodo di funzionamento conservate il manuale in un luogo sicuro e a disposizione del personale tecnico. Gefran spa si riserva la facoltà di apportare modifiche e varianti a prodotti, dati, dimen- sioni, in qualsiasi momento senza obbligo di preavviso.
-
Page 3: Table Of Contents
Sommario 1. Descrizione / Introductions ...........4 2. Fissaggio / Mounting.............5 3. Connessione Ingressi-Uscite / Terminal Board Points ..7 3.1 Connessione Ingressi Digitali / Digital Inputs Terminal Board Points 7 3.2 Connessione Uscite Digitali / Digital Outputs Terminal Board Points 7 3.3 Connessione Ingressi Analogici / Analog Inputs Terminal Board Points .................... -
Page 4: Descrizione / Introductions
1. Descrizione / Introductions La EXP-D20A6 è una scheda di espansione per i drive della serie AVy. E’ possibile montare una sola scheda di I/O per Drive. La scheda è composta da: 12 ingressi digitali optoisolati 15...30V 8 uscite digitali optoisolate 15...30V 50mA max 2 ingressi analogici ±10V o 0...20mA o 4÷20mA... -
Page 5: Fissaggio / Mounting
La scheda EXP-D20A6 viene fornita con un kit comprendente distanziali ed il collegamento (C) scheda regolazione / scheda espansione. Spegnere l’azionamento. Fissare con le viti (B) e i distanziali (A) la scheda EXP-D20A6 alla scheda di regolazione. La scheda EXP-D20A6 si collega alla scheda di regolazione attraverso il connettore XH. - Page 6 —————— EXP-D20A6 ——————...
-
Page 7: Connessione Ingressi-Uscite / Terminal Board Points
3. Connessione Ingressi-Uscite / Terminal Board Points 3.1 Connessione Ingressi Digitali / Digital Inputs Terminal Board Points Gli ingressi digitali hanno la massa in comune a gruppi di 4. Connectors XDI0 and XDI1 have different ground connection. DIGITAL INPUTS Connector XDI0 Terminal Function (Fw 1.X ) Digital input 5 Digital input 6 Digital input 7 Digital input 8 GND... -
Page 8: Connessione Ingressi Analogici / Analog Inputs Terminal Board Points
CURRENT ANALOG OUTPUTS Connector XAQI Terminal Function (Fw 1.X ) not available not available not available not available Function (Fw 2.X ) An out 3X + An out 3X - An out 4X + An out 4X - expDA40 —————— EXP-D20A6 ——————... -
Page 9: Schema A Blocchi Interno / Functional Overview
3.5 Schema a Blocchi Interno / Functional Overview 0V (COM) Digital input 5 (DI0X) +24V (PWR) Digital output 3 Digital input (DO0X) (DI1X) Digital output 4 Digital input (DO1X) (DI2X) Digital output 5 (DO2X) Digital input (DI3X) Digital output 6 (DO3X) (DI4X) Digital output 7... -
Page 10: Jumpers
The led is lit when +15V power supply is provided by the Drive -15V ������������������ Il led è acceso quando il Drive fornisce la tensione -15V The led is lit when +-15V power supply is provided by the Drive —————— EXP-D20A6 ——————... -
Page 11: Caratteristiche Tecniche/ Technical Data
6. Caratteristiche Tecniche/ Technical Data Dimensioni e peso / Dimensions and weight 92.36 Dimensioni / Dimensions ������������������� 142.49mm [5.6 inches] x 92.36 mm [3.63 inches] Peso / Weight ��������������������������� 77g [2.7oz] —————— I/O Expansion card ——————... -
Page 12: Caratteristiche Generali
Tensione di ingresso con ingresso in tensione �� ±10V Corrente di ingresso con ingresso in tensione �� <0.5mA Corrente in ingresso con ingresso in corrente ��� 0÷20mA o 4...20mA Impedenza di ingresso con ingresso in corrente � 510Ω Banda passante �������������������������� 100Hz —————— EXP-D20A6 ——————... -
Page 13: Uscite Analogiche In Tensione
Uscite analogiche in tensione Tipo uscite ������������������������������ in tensione Numero ingressi ������������������������� 2 Tensione di uscita ������������������������ ±10V Corrente di uscita ������������������������ 5mA max Banda passante �������������������������� 265Hz Uscite analogiche in corrente Tipo uscite ������������������������������ in corrente Numero uscite ��������������������������� 2 Tensione di uscita ������������������������... -
Page 14: Digital Outputs
Bandwidth ������������������������������ 265Hz Current Analog outputs Output type ����������������������������� Current Outputs no. ����������������������������� 2 Max Output voltage ����������������������� 0 up to 14V Output current ��������������������������� 0 up to 20mA max / 4 up to 20mA Bandwidth ������������������������������ 2kHz —————— EXP-D20A6 ——————... -
Page 15: Temperature
Temperature Storage temperature: ���������������������� -20°... +70°C (-68...+158°F) Operating temperature: �������������������� 0°... +55°C (32...+131°F) These temperatures are adequate to those of the drive, to which the card is connected. 7. Accessori / Accessories �� Tipo PHOENIX CONTACT Morsettiera XDI0,XDI1, XDI2, XAI, XAQV, XAQI 5 contatti MC1,5/5 ST3,81 1803604 o equivalente. - Page 16 GEFRAN BENELUX GEFRAN ESpAñA GEFRAN Inc. GEFRAN SIEI Drives Technology (Shanghai) Co., Ltd. 8 Lowell Avenue Lammerdries-Zuid, 14A Josep Pla, 163 2°-6ª No. 1285, Beihe Road, 08020 BARCELONA WINCHESTER - MA 01890 B-2250 OLEN Jiading District, Shanghai, Ph. +32 (0) 14248181 Ph.
