rev.4 05/03/2020
LEVEL PLUS
SA672.xx / SA675.xx
MANUALE DI ISTRUZIONE E INSTALLAZIONE
INSTRUCTION AND INSTALLATION MANUAL
Quadro elettronico avviamento diretto 1 motore per il controllo della marcia a secco
(sonde) con display e sezionatore blocca porta.

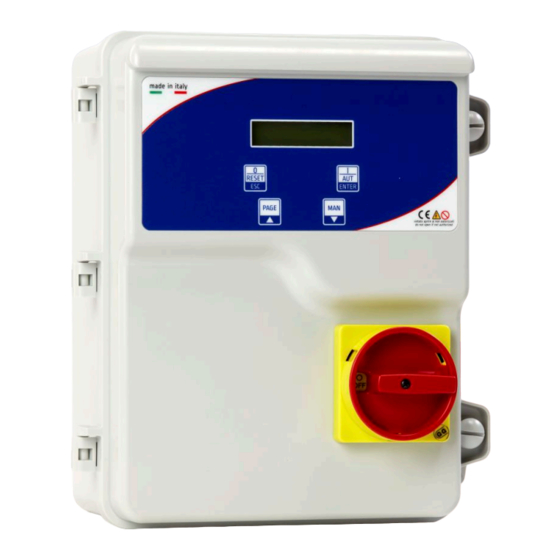

Direct starting electronic control panel 1 motor for dry running control (probes) with
display and disconnectiong switch with door lock.
CUSTOMER SERVICE
customer.service@salupoquadri.com
( )
+39 0 941.1820216
Advertisement
Table of Contents
Related Manuals for SALUPO SA672 Series
Summary of Contents for SALUPO SA672 Series
- Page 1 rev.4 05/03/2020 LEVEL PLUS SA672.xx / SA675.xx MANUALE DI ISTRUZIONE E INSTALLAZIONE INSTRUCTION AND INSTALLATION MANUAL Quadro elettronico avviamento diretto 1 motore per il controllo della marcia a secco (sonde) con display e sezionatore blocca porta. Direct starting electronic control panel 1 motor for dry running control (probes) with display and disconnectiong switch with door lock.
-
Page 2: Table Of Contents
INDICE 1. Istruzioni generali per l’installazione....................3 2. Avvertenze............................3 3. Esempi applicativi........................4 -5 4. Schemi di collegamento 4.1 Schema di collegamento SA672.xx..................6 4.2 Schema di collegamento SA675.xx..................7 5. Programmazione 5.1 Programmazione rapida......................8 5.2 Programmazione avanzata..................9-10-11 6. Funzionamento generale del quadro................... 12 7. -
Page 3: Istruzioni Generali Per L'installazione
1. ISTRUZIONI GENERALI PER L’INSTALLAZIONE ITALIANO Assicurarsi che la linea sia protetta, secondo le normative, in funzione dell'applicazione. Accertarsi che la potenza e la corrente di targa del motore rispecchino i limiti di impiego del quadro. Installare il quadro in ambienti adatti al suo grado di protezione IP65. Per il fissaggio dell'involucro, utilizzare le staffe per i box 03-04 e le apposite predisposizioni per i restanti box. -
Page 4: Esempi Applicativi
3. ESEMPI APPLICATIVI Di seguito vengono illustrati alcuni esempi pratici delle applicazioni che è possibile realizzare con il quadro LEVEL PLUS. ACQUE PULITE (RILANCIO 1 INGRESSO) ACQUE PULITE (RILANCIO 2 INGRESSI) - Page 5 3. ESEMPI APPLICATIVI ITALIANO Di seguito vengono illustrati alcuni esempi pratici delle applicazioni che è possibile realizzare con il quadro LEVEL PLUS. ACQUE PULITE (SVUOTAMENTO) LEGENDA COMPONENTI...
-
Page 6: Schemi Di Collegamento
4. SCHEMI DI COLLEGAMENTO 4.1 Schema di collegamento SA672.xx SCHEDA ESPANSIONE CONDENSATORE 3 4 5 6 7 8 G.MIN G.MAX1 G.MAX2 G.ALAR AVV. PR.STA PR.EME MOTOR 1 MOTORE LINEA DI ALIMENTAZIONE 230 Vac 50/60 Hz LEGENDA SONDA DI LIVELLO COMUNE SONDA DI LIVELLO MINIMO SONDA DI LIVELLO MASSIMO GALLEGGIANTE START O PRESSOSTATO... -
Page 7: Schema Di Collegamento Sa675.Xx
4. SCHEMI DI COLLEGAMENTO ITALIANO 4.2 Schema di collegamento SA675.xx SCHEDA ESPANSIONE 3 4 5 6 7 8 G.MIN G.MAX1 G.MAX2 G.ALAR PR.STA PR.EME MOT1 SUPPLY LINEA DI ALIMENTAZIONE 400 Vac 50/60 Hz MOTORE LEGENDA SONDA DI LIVELLO COMUNE SONDA DI LIVELLO MINIMO SONDA DI LIVELLO MASSIMO GALLEGGIANTE START O PRESSOSTATO GALLEGGIANTE STOP... -
Page 8: Programmazione
5. PROGRAMMAZIONE 5.1 Programmazione rapida PREMUTO PER PIÚ DI 1s SI ESCE DAL SETUP E SI SALVANO I PARAMETRI IN MEMORIA IDIOMA LA CENTRALINA HA ESEGUITO ESPANOL V 1.2 IN MODO CORRETTO LA PROCEDURA DI AUTOAPPRENDIMENTO AUTOAPPRENDIM. LANGUE COMPLETATO FRANCAISE V1.2 ACCENSIONE QUADRO IN QUESTA FASE LA... -
Page 9: Programmazione Avanzata
5. PROGRAMMAZIONE ITALIANO 5.2 Programmazione avanzata SERVE AD IMPOSTARE IL TEMPO PER IL RIPRISTINO DELLA SONDA DI MASSIMO NEL CASO IN CUI IL LIVELLO DELL’ACQUA RESTI PIÙ BASSO RANGE 1 ÷ 250min SERVE AD IMPOSTARE A TEMPORIZZ. IL TIPO DI FUNZIONAMENTO 2 min SERVE AD IMPOSTARE FUNZIONAMENTO... - Page 10 5. PROGRAMMAZIONE 5.2 Programmazione avanzata OFF. ESCLUDE IL CONTROLLO SULLA CORRENTE MINIMA CORRENTE MINIMA SERVE AD IMPOSTARE LA SERVE AD IMPOSTARE LA SERVE AD IMPOSTARE IL CORRENTE MASSIMA DI CORRENTE MINIMA TEMPO DI RIARMO SULLA SOVRACCARICO DEL MOTORE DEL MOTORE CORRENTE MINIMA RANGE 1min ÷...
- Page 11 5. PROGRAMMAZIONE ITALIANO OFF ESCLUDE IL CONTROLLO OFF ESCLUDE IL CONTROLLO SULLA TENSIONE MINIMA SULLA TENSIONE MASSIMA TENSIONE MASSIMA TENSIONE MINIMA SERVE AD IMPOSTARE LA SERVE AD IMPOSTARE LA TENSIONE DI FUNZIONAMENTO TENSIONE DI FUNZIONAMENTO MINIMA DEL MOTORE MASSIMA DEL MOTORE RANGE 180 ÷...
-
Page 12: Funzionamento Generale Del Quadro
6. FUNZIONAMENTO GENERALE DEL QUADRO ACCENSIONE QUADRO QUESTA SCHERMATA VIENE VISUALIZZATA SOLO SE LA FUNZIONE ATTESA RETE È ABILITATA NEL MENÙ SETUP. PER ESCLUDERE IL TEMPO DI ATTESA PREMERE RESET SETUP PREMI ATTESA RETE 1 m PAGE + MAN 10s RESET PER AVVIO SERVE AD AVVIARE MANUALMENTE IL MOTORE... -
Page 13: Ricerca Guasti E Soluzioni Proposte
7. RICERCA GUASTI E SOLUZIONI PROPOSTE ITALIANO POSSIBILI CAUSE PROBLEMI COMUNI SOLUZIONI Alimentare il quadro rispettando Alimentazione di rete Off la tensione di ingresso Il display non si accende Manopola del sezionatore su 0 Posizionare la manopola del sezionatore su 1 Collegare correttamente il cavetto flat Cavetto flat all’interno del quadro scollegato dalla scheda madre al display... -
Page 14: Data Logger
8. DATA LOGGER 8.1 Data logger allarmi Il data logger allarmi serve a visualizzare in ordine decrescente gli ultimi 20 allarmi salvati. La centralina insieme all’allarme registra anche le ore di funzionamento del motore in cui è stato generato. ACCENSIONE QUADRO AL. -
Page 15: Messaggi Di Allarme
9. MESSAGGI DI ALLARME ITALIANO DATA SCHERMATA DESCRIZIONE LOGGER CORRENTE MASSIMA Se la corrente assorbita dal motore supera quella impostata nel setup, la centralina spegne il motore ed il display visualizza il seguente messaggio. PREMI RESET Se la corrente assorbita dal motore risulta inferiore a quella impostata nel CORRENTE MINIMA setup, la centralina spegne il motore ed il display visualizza il seguente PREMI RESET... - Page 16 INDEX 1. General instructions for installing....................17 2. Warnings.............................17 3. Application examples......................18-19 4. Wiring diagrams 4.1 Wiring diagram SA672.xx......................20 4.2 Wiring diagram SA675.xx......................21 5. Programming 5.1 Fast programming.........................22 5.2 Advanced programming....................23-24-25 6. General functioning of the control panel..................26 7. Troubleshooting and proposed solutions..................27 8.
- Page 17 1. GENERAL INSTRUCTIONS FOR INSTALLING ENGLISH Make sure power supply is protected up to standard depending on application. The power of the motor has to be within the control panel's limits of use. Install the control panel in an environment appropriate to its IP65 degree of protection. To fix the enclosure, use the brackets for the boxes 03-04 and the special predispositions for the remaining boxes.
- Page 18 3. APPLICATION EXAMPLES Below are some practical examples of applications that can be implemented with the LEVEL PLUS control panel. CLEAN WATER (1 INPUT LIFTING) CLEAN WATER (2 INPUTS LIFTING)
- Page 19 3. APPLICATION EXAMPLES ENGLISH Below are some practical examples of applications that can be implemented with the LEVEL PLUS control panel. CLEAN WATER (EMPTYING) COMPONENTS KEY Float switch for clean water Level probe...
- Page 20 4. WIRING DIAGRAMS 4.1 Wiring diagram SA672.xx EXPANSION BOARD CAPACITOR 3 4 5 6 7 8 G.MIN G.MAX1 G.MAX2 G.ALAR AVV. PR.STA PR.EME MOTOR 1 MOTOR POWER SUPPLY 230 Vac 50/60 Hz COMMON LEVEL PROBE MINIMUM LEVEL PROBE MAXIMUM LEVEL PROBE START FLOAT SWITCH OR PRESSURE SWITCH STOP FLOAT SWITCH STOP FLOAT SWITCH...
- Page 21 4. WIRING DIAGRAMS ENGLISH 4.2 Wiring diagram SA675.xx EXPANSION BOARD 3 4 5 6 7 8 G.MIN G.MAX1 G.MAX2 G.ALAR PR.STA PR.EME MOT1 SUPPLY POWER SUPPLY 400 Vac 50/60 Hz MOTOR COMMON LEVEL PROBE MINIMUM LEVEL PROBE MAXIMUM LEVEL PROBE START FLOAT SWITCH OR PRESSURE SWITCH STOP FLOAT SWITCH STOP FLOAT SWITCH...
- Page 22 5. PROGRAMMING 5.1 Fast programming PRESSING IT FOR MORE THAN 1s YOU GO OUT OF THE SETUP AND THE PARAMETERS ARE STORED IN THE MEMORY IDIOMA THE MOTHERBOARD HAS ESPANOL V 1.2 CORRECTLY PERFORMED THE AUTO-LEARNING PROCEDURE LANGUE AUTO - LEARNING FRANCAISE V1.2 COMPLETED IGNITION...
- Page 23 5. PROGRAMMING ENGLISH 5.2 Advanced programming IT IS USED TO SET THE MAXIMUM PROBE RESET TIME WHEN THE WATER LEVEL REMAINS LOWER THAN IT RANGE 1 ÷ 250min IT IS USED TO SET THE TYPE TIMED PROBE OF OPERATION 2 min IT IS USED TO SET OPERATION MANUALLY THE PROBES...
- Page 24 5. PROGRAMMING Advanced programming OFF EXCLUDES THE CONTROL ON THE MINIMUM CURRENT MINIMUM CURRENT IT IS USED TO SET THE IT IS USED TO SET THE IT IS USED TO SET THE OVERLOAD MAXIMUM CURRENT MINIMUM CURRENT RESET TIME ON THE OF THE MOTOR OF THE MOTOR MINIMUM CURRENT...
- Page 25 5. PROGRAMMING ENGLISH OFF EXCLUDES THE CONTROL OFF EXCLUDES THE CONTROL ON THE MINIMUM VOLTAGE ON THE MAXIMUM VOLTAGE MINIMUM VOLTAGE MAXIMUM VOLTAGE IT IS USED TO SET THE IT IS USED TO SET THE MAXIMUM OPERATING VOLTAGE MINIMUM OPERATING VOLTAGE OF THE MOTOR OF THE MOTOR RANGE 180 ÷...
- Page 26 6. GENERAL FUNCTIONING OF THE CONTROL PANEL IGNITION CONTROL PANEL THIS SCREEN IS DISPLAYED ONLY IF THE MAINS SUPPLY WAITING FUNCTION IS ENABLED IN THE SETUP MENU. TO EXCLUDE THE WAITING TIME PRESS RESET SETUP PREMI MAINS WAIT. 1 m PAGE + MAN 10s RESET TO START IT IS USED TO START...
- Page 27 7. TROUBLESHOOTING AND PROPOSED SOLUTIONS ENGLISH FREQUENT PROBLEMS CAUSES OPERATION Feed the control panel respecting o supply the input voltage Display off Switch set on 0 Set the switch on 1 Connect the flat cable from the motherboard The flat cable inside the control panel to the display is not connected Set manually the maximum current the 25%...
- Page 28 8. DATA LOGGER 8.1 Alarm data logger The alarm data logger is used to display the last 20 stored alarms in descending order. The motherboard together with the alarm also records the motor operating hours in which it was generated. IGNITION CONTROL PANEL AL.
- Page 29 ENGLISH 9. ALARM MESSAGES DATA SCREEN DESCRIPTION LOGGER MAXIMUM CURRENT If the current absorbed by the motor exceeds that adjusted in the setup, the motherboard will turn off the motor and the display will show the following PRESS RESET message. If the current absorbed by the motor is lower than the current set in the setup, MINIMUM CURRENT the motherboard will turn off the motor and the display will show the following...
-
Page 30: Smaltimento Di Vecchi Apparecchi Elettrici Ed Elettronici
11. DICHIARAZIONE DI CONFORMITA’ DECLARATION OF CONFORMITY Il costruttore: Salupo S.r.l. C/da Pietra di Roma - Via Vicolo VI, n°2 98070 Torrenova (ME) Dichiara che: gli avviatori diretti LEVEL PLUS Monofase e Trifase sono conformi ai requisiti di protezione in materia di sicurezza (bassa tensione) e di compatibilità... - Page 31 NOTE ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________...
- Page 32 C/da Pietra di Roma Via Vicolo VI, n°2 98070 Torrenova (ME) ITALY Tel.:+39 - 0941 - 950216 Fax:+39 - 0941 - 958777 www.salupoquadri.com e-mail: info@salupoquadri.com...
