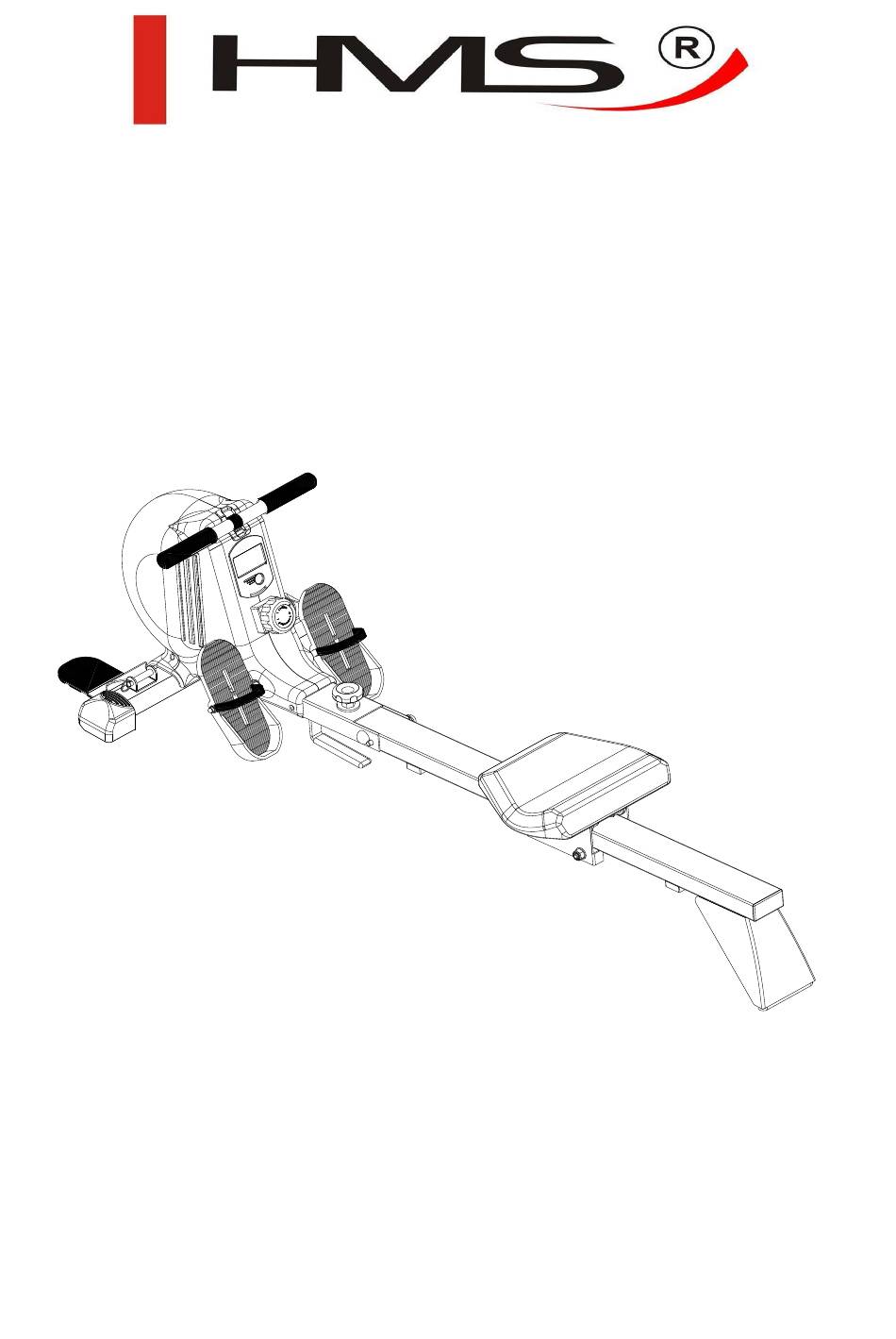

- Page 1 WIOŚLARZ MAGNETYCZNY MAGNETIC ROWING MACHINE MAGNETICKÝ VESLAŘ ZM1502 INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION - NÁVOD K OBSLUZE...
- Page 2 UWAGI DOTYCZĄCE BEZPIECZEŃSTWA Produkt ten przeznaczony jest wyłącznie do użytku domowego i zaprojektowano tak, aby zapewnić optymalne bezpieczeństwo. Powinny być przestrzegane następujące zasady: Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do korzystania ze sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków wpływających na pracę serca, ciśnienie krwi i poziom cholesterolu.
- Page 3 LISTA CZĘŚCI I NARZĘDZI Ilość Ilość Nr Nazwa i specyfikacja Nazwa i specyfikacja Siodełko Nasadka obudowy Podkładka M6 Tylnia część czujnika Śruba M6 Okrągła obudowa Śruba M10 Mocowanie siodełka Płaska podkładka Magnetyczny czujnik Magnes Śruba M4 Koło zamachowe Śruba M4 Śruba M6 Obudowa ( R ) Gumowa tuleja (1)
- Page 4 SCHEMAT...
- Page 5 MONTAŻ 1 Stabilizator Zamontuj stabilizator (71) do ramy głównej (36). Za pomocą śrub M10 (55), podkładki (43). 2 Belka Najpierw odkręć śruby M8 (22), M8 oraz podkładkę (25) i podkładki (11) które są wstępnie zamontowane do belki (19). Następnie połącz belkę (24) z podstawą belki (19). Użyj M8 śrub (22) i M8 sprężynowej podkładki (25) i przykręć.
- Page 6 4 Łączenie belki z ramą główną Usuń śrubę (34), płaską podkładkę (35), M12 nakrętkę (38) i plastikową nasadkę (39), która jest wstępnie zamontowana do ramy głównej (36). Przysuń belkę (19) do ramy głównej (36) i połącz przednią część czujnika z tylną częścią czujnika (40). Wprowadź belką do ramy głównej i zamocuj gałkę...
- Page 7 ZAKRES STOSOWANIA Wioślarz do ćwiczeń jest urządzeniem przeznaczonym do ćwiczeń mięśni nóg, ramion oraz klatki piersiowej. Wioślarz magnetyczny ZM1502 jest urządzeniem klasy H przeznaczonym wyłącznie do użytku domowego. Nie może być używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych. INSTRUKCJA ĆWICZEŃ...
- Page 8 41–905 Bytom abisal@abisal.pl www.abisal.pl www.hms-fitness.pl Oznakowanie sprzętu symbolem przekreślonego kontenera na odpady informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego wraz z innymi odpadami. Zgodnie z Dyrektywą WEE o sposobie gospodarowania zużytymi odpadami elektrycznymi i elektronicznymi, dla tego typu sprzętu należy stosować oddzielne sposoby utylizacji.
- Page 9 KARTA GWARANCYJNA Nazwa artykułu: …………………………………………………………. Kod EAN: ………………………………………………………………… Data sprzedaży: …………………………………………………………. …………………………………..(Pieczątka i podpis sprzedawcy) WARUNKI GWARANCJI Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta: - czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką...
- Page 10 IMPORTANT SAFETY INFORMATION This product has been designed for home use only and built for optimum safety. Please note the following safety precautions: Before starting any exercise program you should consult your doctor to determine if you have any physical or health conditions that could create a risk to your health and safety, or prevent you from using the equipment properly.
- Page 11 PARTS LIST AND TOOLS Name and specification Name and specification Saddle Nylon cap cover M6 flat washer Sensor wire rear section Screw M6*13 Belt Roller cover M10 screw Seat fixer Flat washer OD20*ID10.5*2.0T Sensor magnet Inner magnet Screw M4*16 Flywheel Screw M4*20 Screw M6*67 (15MM( Cover ( R )
- Page 12 cover handle bar meter foot stepper pedal knob stabilizer slide track saddle slide track support...
- Page 13 ASSEMBLY INSTRUCTIONS 1. Stabilizer Attach the stabilizer (71) to the main frame (36), then lock them up by using screw M10*52 (55), flat washer OD20*ID10.5*2.0T (43). 2. Slide track support First please remove the screw M8*25 (22), M8 spring washer (25) and OD20*ID8.5*1.5T flat washer (11) which are pre-assembled on the back of the slide track (19).
- Page 14 4. Connection of slide track and main frame First please remove screw 1/2*102 (34), flat washer OD22*ID13*2.0T (35), M12*1.75 nut (38) and nylon cap cover (39) which pre-assembled on the main frame (36). Move the assembled slide track (19) to the main frame (36), and connect the sensor wire front section (53) and rear section (40).
- Page 15 MODE: Press to select function display on the monitor and hold the button for 2 seconds to total reset all function value. BATTERY REPLACEMENT TERMS OF REFERENCES Rowing machine is use for abdominal, arms and lower body training. ZM1502 is item class H. Unit is not intended for commercial use therapy or rehabilitation. TRAINING INSTRUCTION 1.
- Page 16 The equipment label depicting a crossed-out wheeled bin symbol informs that it is forbidden to dispose of waste electrical and electronic equipment together with other types of waste. In accordance with the WEE directive on waste electrical and electronic equipment, separate waste management processes should be applied for this type of equipment.
- Page 17 RADY TÝKAJÍCÍ SE BEZPEČNOSTI Tento výrobek je určen pouze k domácímu využití a byl navržen tak, aby byla zajištěna maximální bezpečnost. Měly by být dodržovány následující zásady: Před započetím tréninku se poraďte s lékařem za účelem vyloučení překážek ve využívání tohoto cvičebního zařízení. Rozhodnutí...
- Page 18 SEZNAM ČÁSTÍ Č. Název a specifikace Počet Č. Název a specifikace Počet Sedátko Kryt M6 podložka Zadní část čidla Šroub M6*13 Pás Kulatý kryt M10 šroub Držadlo sedátka Plochá podložka OD20*ID10.5*2.0T Magnetické čidlo Magnet Šroub M4*16 Kotoučový setrvačník Šroub M4*20 Šroub M6*67 (15MM) Gumová...
- Page 20 MONTÁŽ 1.Stabilizátor Připevni stabilizátor (71) k hlavnímu rámu (36), pomocí šroubů M10*52 (55), podložek OD20*ID10.5*2.0T (43). 2. Tyč Nejdřív odšroubuj šrouby M8*25 (22), M8 a podložku (25) a OD20*ID8.5*1.5T podložky(11) , které jsou přišroubovány na tyči (19). Dále spoj tyč (24) se základnou tyče (19). Použij M8*25 šrouby (22) a M8 pružinové...
- Page 21 4. Spojení tyče s hlavním rámem Nejdříve odstraň šroub 1/2*102 (34), podložku OD22*ID13*2.0T (35), M12*1.75 matku plastovou krytku (39), která je připevněna k hlavnímu rámu (36). Polož tyč (19) k hlavnímu rámu (36) a spoj přední část čidla (53) se zadní částí...
- Page 22 Pokud pocítíte příznaky nevolnosti, okamžitě přestaňte s cvičením. VÝMĚNA A INSTALACE BATERII. ROZSAH POUŽÍVÁNÍ Veslařský trenažer ZM1502 je zařízením určeným k posilování svalů nohou, ramen a svalů prsních. Toto zařízení není určeno k rehabilitačním a terapeutickým účelům. NÁVOD CVIČENÍ Opakované cvičení zpevní a zlepší kondyci, buduje svaly a spolu s dodržením životosprávy a spálenými kaloriemi umožní...
- Page 23 Vyrobeno v Číně www.abisal.pl www.hms-fitness.pl Označení zařízení symbolem škrtnutého kontajneru na odpad informuje o zákazu umísťování odpadních elektrických a elektronických zařízení spolu s jiným odpadem. Podle sernice ES o zpôsobu nakládání s elektrickým a elektronickým odpadem, by měl tento druh zařízení...
