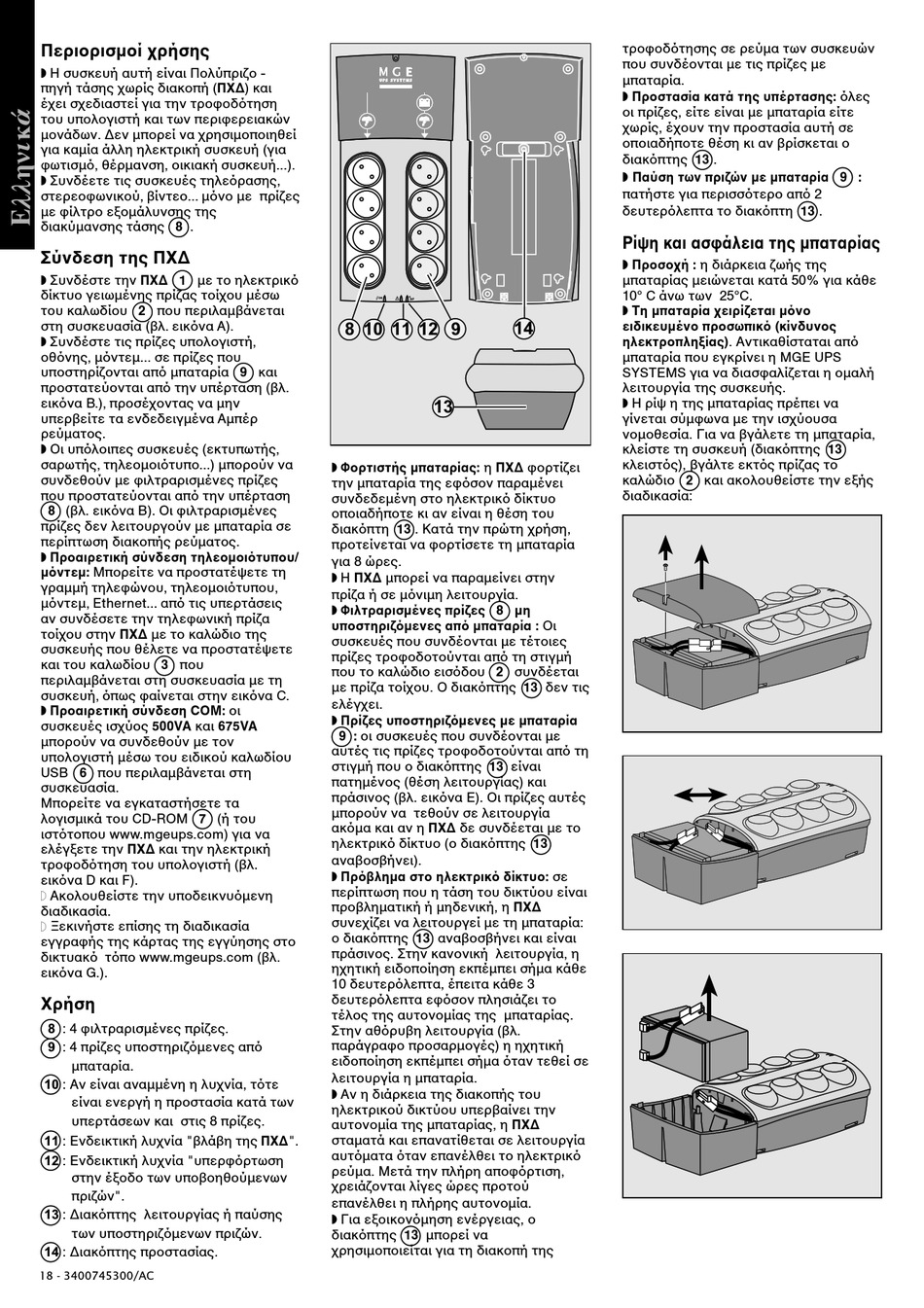

MGE UPS Systems Protection Center 420 Installation And User Manual page 18

Περιορισµοί χρήσης
Η συσκευή αυτή είναι Πολύπριζο -
πηγή τάσης χωρίς διακοπή (ΠΧ∆) και
έχει σχεδιαστεί για την τροφοδ τηση
του υπολογιστή και των περιφερειακών
µονάδων. ∆εν µπορεί να χρησιµοποιηθεί
για καµία άλλη ηλεκτρική συσκευή (για
φωτισµ , θέρµανση, οικιακή συσκευή...).
Συνδέετε τις συσκευές τηλε ρασης,
στερεοφωνικού, βίντεο... µ νο µε πρίζες
µε φίλτρο εξοµάλυνσης της
διακύµανσης τάσης 8 .
Σύνδεση της ΠΧ∆
Συνδέστε την ΠΧ∆ 1 µε το ηλεκτρικ
δίκτυο γειωµένης πρίζας τοίχου µέσω
του καλωδίου 2 που περιλαµβάνεται
στη συσκευασία (βλ. εικ να Α).
Συνδέστε τις πρίζες υπολογιστή,
οθ νης, µ ντεµ... σε πρίζες που
υποστηρίζονται απ µπαταρία 9 και
προστατεύονται απ την υπέρταση (βλ.
εικ να Β.), προσέχοντας να µην
υπερβείτε τα ενδεδειγµένα Αµπέρ
ρεύµατος.
Οι υπ λοιπες συσκευές (εκτυπωτής,
σαρωτής, τηλεοµοι τυπο...) µπορούν να
συνδεθούν µε φιλτραρισµένες πρίζες
που προστατεύονται απ την υπέρταση
8 (βλ. εικ να Β). Οι φιλτραρισµένες
πρίζες δεν λειτουργούν µε µπαταρία σε
περίπτωση διακοπής ρεύµατος.
Προαιρετική σύνδεση τηλεοµοι τυπου/
µ ντεµ: Μπορείτε να προστατέψετε τη
γραµµή τηλεφώνου, τηλεοµοι τυπου,
µ ντεµ, Ethernet... απ τις υπερτάσεις
αν συνδέσετε την τηλεφωνική πρίζα
τοίχου στην ΠΧ∆ µε το καλώδιο της
συσκευής που θέλετε να προστατέψετε
και του καλωδίου 3 που
περιλαµβάνεται στη συσκευασία µε τη
συσκευή, πως φαίνεται στην εικ να C.
Προαιρετική σύνδεση COM: οι
συσκευές ισχύος 500VA και 675VA
µπορούν να συνδεθούν µε τον
υπολογιστή µέσω του ειδικού καλωδίου
USB 6 που περιλαµβάνεται στη
συσκευασία.
Μπορείτε να εγκαταστήσετε τα
λογισµικά του CD-ROM 7 (ή του
ιστ τοπου www.mgeups.com) για να
ελέγξετε την ΠΧ∆ και την ηλεκτρική
τροφοδ τηση του υπολογιστή (βλ.
εικ να D και F).
Ακολουθείστε την υποδεικνυ µενη
διαδικασία.
Ξεκινήστε επίσης τη διαδικασία
εγγραφής της κάρτας της εγγύησης στο
δικτυακ τ πο www.mgeups.com (βλ.
εικ να G.).
Χρήση
8 : 4 φιλτραρισµένες πρίζες.
9 : 4 πρίζες υποστηριζ µενες απ
µπαταρία.
10 : Αν είναι αναµµένη η λυχνία, τ τε
είναι ενεργή η προστασία κατά των
υπερτάσεων και στις 8 πρίζες.
11 : Ενδεικτική λυχνία "βλάβη της ΠΧ∆".
12 : Ενδεικτική λυχνία "υπερφ ρτωση
στην έξοδο των υποβοηθούµενων
πριζών".
13 : ∆ιακ πτης λειτουργίας ή παύσης
των υποστηριζ µενων πριζών.
14 : ∆ιακ πτης προστασίας.
18 - 3400745300/AC
OK
9
8 10 11 12
13
Φορτιστής µπαταρίας: η ΠΧ∆ φορτίζει
την µπαταρία της εφ σον παραµένει
συνδεδεµένη στο ηλεκτρικ δίκτυο
οποιαδήποτε κι αν είναι η θέση του
διακ πτη 13 . Κατά την πρώτη χρήση,
προτείνεται να φορτίσετε τη µπαταρία
για 8 ώρες.
Η ΠΧ∆ µπορεί να παραµείνει στην
πρίζα ή σε µ νιµη λειτουργία.
Φιλτραρισµένες πρίζες 8 µη
υποστηριζ µενες απ µπαταρία : Οι
συσκευές που συνδέονται µε τέτοιες
πρίζες τροφοδοτούνται απ τη στιγµή
που το καλώδιο εισ δου 2 συνδέεται
µε πρίζα τοίχου. Ο διακ πτης 13 δεν τις
ελέγχει.
Πρίζες υποστηριζ µενες µε µπαταρία
9 : οι συσκευές που συνδέονται µε
αυτές τις πρίζες τροφοδοτούνται απ τη
στιγµή που ο διακ πτης 13 είναι
πατηµένος (θέση λειτουργίας) και
πράσινος (βλ. εικ να Ε). Οι πρίζες αυτές
µπορούν να τεθούν σε λειτουργία
ακ µα και αν η ΠΧ∆ δε συνδέεται µε το
ηλεκτρικ δίκτυο (ο διακ πτης 13
αναβοσβήνει).
Πρ βληµα στο ηλεκτρικ δίκτυο: σε
περίπτωση που η τάση του δικτύου είναι
προβληµατική ή µηδενική, η ΠΧ∆
συνεχίζει να λειτουργεί µε τη µπαταρία:
ο διακ πτης 13 αναβοσβήνει και είναι
πράσινος. Στην κανονική λειτουργία, η
ηχητική ειδοποίηση εκπέµπει σήµα κάθε
10 δευτερ λεπτα, έπειτα κάθε 3
δευτερ λεπτα εφ σον πλησιάζει το
τέλος της αυτονοµίας της µπαταρίας.
Στην αθ ρυβη λειτουργία (βλ.
παράγραφο προσαρµογές) η ηχητική
ειδοποίηση εκπέµπει σήµα ταν τεθεί σε
λειτουργία η µπαταρία.
Αν η διάρκεια της διακοπής του
ηλεκτρικού δικτύου υπερβαίνει την
αυτονοµία της µπαταρίας, η ΠΧ∆
σταµατά και επανατίθεται σε λειτουργία
αυτ µατα ταν επανέλθει το ηλεκτρικ
ρεύµα. Μετά την πλήρη αποφ ρτιση,
χρειάζονται λίγες ώρες προτού
επανέλθει η πλήρης αυτονοµία.
Για εξοικον µηση ενέργειας, ο
διακ πτης 13 µπορεί να
χρησιµοποιείται για τη διακοπή της
τροφοδ τησης σε ρεύµα των συσκευών
που συνδέονται µε τις πρίζες µε
µπαταρία.
Προστασία κατά της υπέρτασης: λες
οι πρίζες, είτε είναι µε µπαταρία είτε
χωρίς, έχουν την προστασία αυτή σε
οποιαδήποτε θέση κι αν βρίσκεται ο
διακ πτης 13 .
Παύση των πριζών µε µπαταρία 9 :
πατήστε για περισσ τερο απ 2
δευτερ λεπτα το διακ πτη 13 .
Ρίψη και ασφάλεια της µπαταρίας
Προσοχή : η διάρκεια ζωής της
µπαταρίας µειώνεται κατά 50% για κάθε
10° C άνω των 25°C.
Τη µπαταρία χειρίζεται µ νο
14 ειδικευµένο προσωπικ (κίνδυνος
ηλεκτροπληξίας). Αντικαθίσταται απ
µπαταρία που εγκρίνει η MGE UPS
SYSTEMS για να διασφαλίζεται η οµαλή
λειτουργία της συσκευής.
Η ρίψ η της µπαταρίας πρέπει να
γίνεται σύµφωνα µε την ισχύουσα
νοµοθεσία. Για να βγάλετε τη µπαταρία,
κλείστε τη συσκευή (διακ πτης 13
κλειστ ς), βγάλτε εκτ ς πρίζας το
καλώδιο 2 και ακολουθείστε την εξής
διαδικασία:
