Gebruiksomstandigheden
Dit apparaat is een UPS
(ononderbroken energievoorziening)
die uitsluitend ontworpen is om een
computer en de bijbehorende
randapparatuur van stroom te
voorzien. Hij is dus niet bestemd voor
de energievoorziening van andere
elektrische apparaten (verlichting,
verwarming, huishoudelijke
apparaten...).
TV, hifi & videoapparatuur, enz.
mogen alleen op de gefilterde
contactdozen 8 worden aangesloten.
Aansluiten van de UPS
Sluit de UPS 1 via een geaarde
wandcontactdoos op de netspanning
aan met behulp van het bijgeleverde
snoer 2 (zie figuur A).
Sluit de aansluitingen van kritische
apparatuur (computer, monitor,
modem...) aan op de battery backup-
en surge protected aansluitingen 9
(zie figuur B); daarbij mag de
aangegeven stroom in Ampères
echter niet overschreden worden.
De overige apparatuur (printer,
scanner, fax...) kan op de gefilterde
surge protected aansluitingen 8
aangesloten worden (zie figuur B); de
gefilterde aansluitingen hebben bij
een stroomuitval geen battery backup.
Optionele beveiliging van Fax/
Modem: ook de telefoon-, fax-,
modem- en ethernetaansluitingen
kunnen tegen spanningspieken
beveiligd worden. Laat de te
beveiligen lijn via de UPS lopen door
de kabel van het apparaat aan te
sluiten tussen de telefoonstekker en
de UPS, en het bijgeleverde snoer 3
tussen de UPS en het betreffende
apparaat, zoals aangegeven in fig. C.
Optionele com-port beveiliging:
apparaten met een vermogen van
500 VA en 675 VA kunnen op de
computer worden aangesloten via de
bijgeleverde specifieke USB-kabel 6 .
De software beschikbaar op de CD-
ROM 7 (of downloadbaar op
www.megups.com) kan worden
geïnstalleerd om de UPS en de
energievoorziening van de computer
te controleren (zie figuur D en F).
Volg de aangegeven procedure.
Registreer ook de garantiekaart op
www.mgeups.com (zie figuur G).

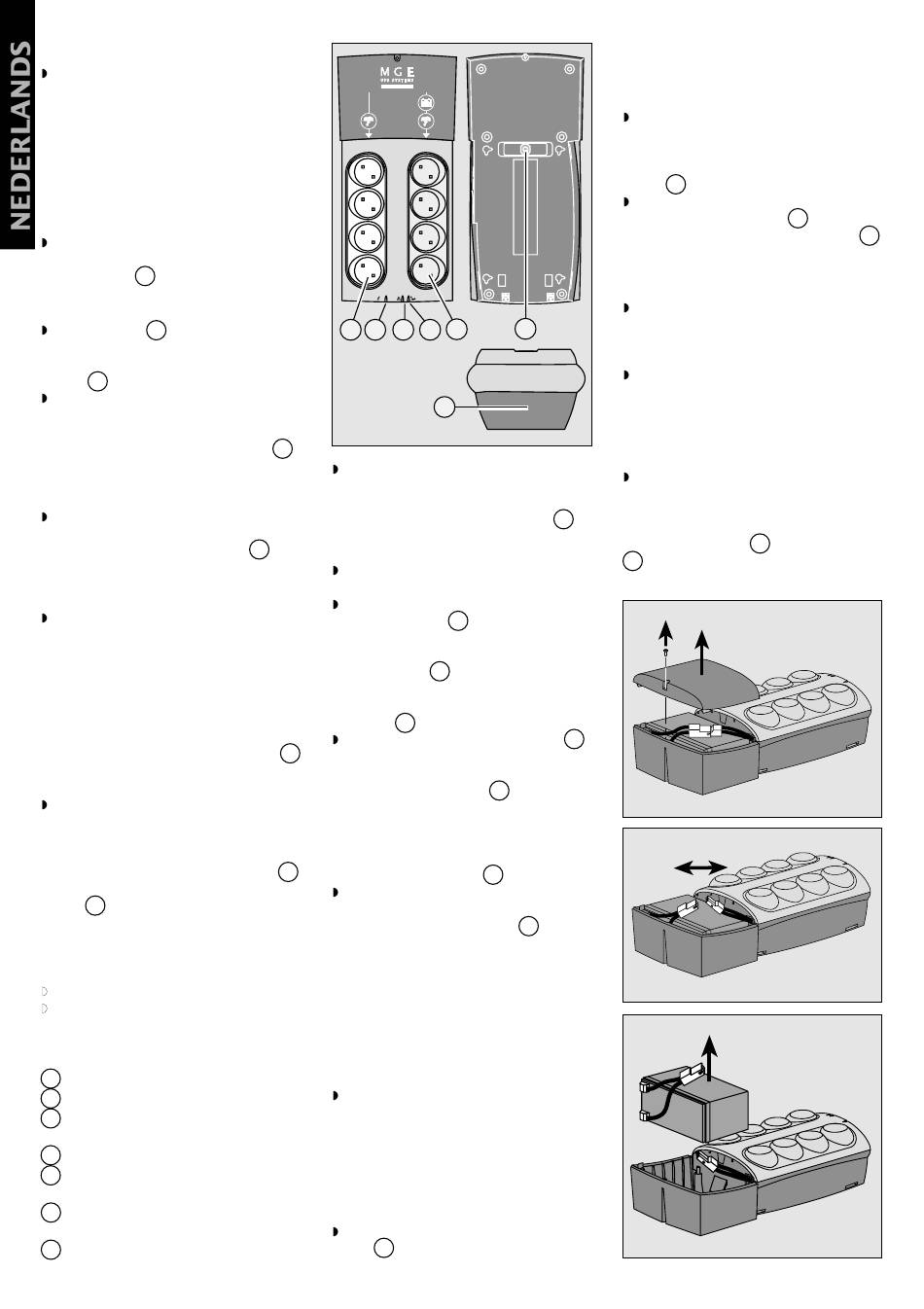

Gebruiksaanwijzing
8 : 4 gefilterde aansluitingen.
9 : 4 battery backup-aansluitingen.
10 : LED aan: overspanningbeveiliging
actief op de 8 aansluitingen.
11 : LED "fout UPS".
12 : LED "overbelasting op battery
backup-uitgangen".
13 : Aan/uit-knop van de battery
backup-aansluitingen.
14 : Beveiligingsschakelaar.
14 - 3400745300/AC
OK
9
8 10 11 12
13
Opladen batterij: de batterij wordt
opgeladen zodra de UPS op de
netspanning wordt aangesloten, en dit
ongeacht de stand van de knop 13 .
Bij eerste gebruik wordt aangeraden
de batterij 8 uur te laten opladen.
De UPS kan continu aangesloten en
ingeschakeld blijven.
Gefilterde aansluitingen zonder
battery backup 8 : de apparaten
die op deze aansluitingen zijn
aangesloten krijgen stroom zodra de
ingangskabel 2 op de
wandcontactdoos wordt aangesloten.
Deze aansluitingen worden niet met
de knop 13 in- en uitgeschakeld.
Battery backup-aansluitingen 9 :
de apparaten die op deze
aansluitingen aangesloten zijn krijgen
stroom zodra de knop 13 ingedrukt
wordt (aan-stand) en groen verlicht is
(zie figuur E). Deze aansluitingen
kunnen ook worden ingeschakeld als
de UPS niet op de netspanning
aangesloten is (knop 13 knippert).
Stroomstoring: als de netspanning
slecht of afwezig is, werkt de UPS
verder op batterij: de knop 13
knippert groen. In normale mode laat
het geluidsalarm om de 10 seconden
een signaal horen, en vervolgens om
de 3 seconden als het einde van de
batterijautonomie bijna bereikt is. In
stille mode (zie § instellingen), laat
het geluidsalarm een korte pieptoon
horen bij het overschakelen op
batterij.
Als de stroomuitval langer duurt dan
de batterijautonomie, schakelt de
UPS uit en start het systeem
automatisch weer na terugkeer van
de netspanning. Na volledige
ontlading duurt het een paar uur
voordat de autonomie weer volledig
hersteld is.
Om energie te besparen kan de
knop 13 worden gebruikt om de
energievoorziening naar de
apparaten die op de battery backup-
aansluitingen zijn aangesloten uit te
schakelen.
Overspanningbeveiliging: alle
aansluitingen, met of zonder battery
backup, zijn tegen overspanning
beveiligd ongeacht de stand van de
knop 13 .
Uitschakelen van de battery
backup-aansluitingen 9 : druk
langer dan 2 seconden op de knop 13.
Afvalverwerking en
veiligheid van de batterij
Let op: Boven de 25°C wordt de
levensduur van de batterij gehalveerd
14
telkens als de temperatuur met 10°C
stijgt.
De batterij mag uitsluitend worden
vervangen door gekwalificeerd
personeel (elektrocutiegevaar) en met
een door MGE UPS SYSTEMS
goedgekeurde batterij om een optimale
werking van het apparaat te garanderen.
Behandel de oude batterij
overeenkomstig de wettelijke bepalingen
voor de afvalverwerking. Om de batterij
te verwijderen moet u eerst het apparaat
uitschakelen (knop 13 uit) en het snoer
2 loskoppelen. Ga daarna als volgt te
werk:
